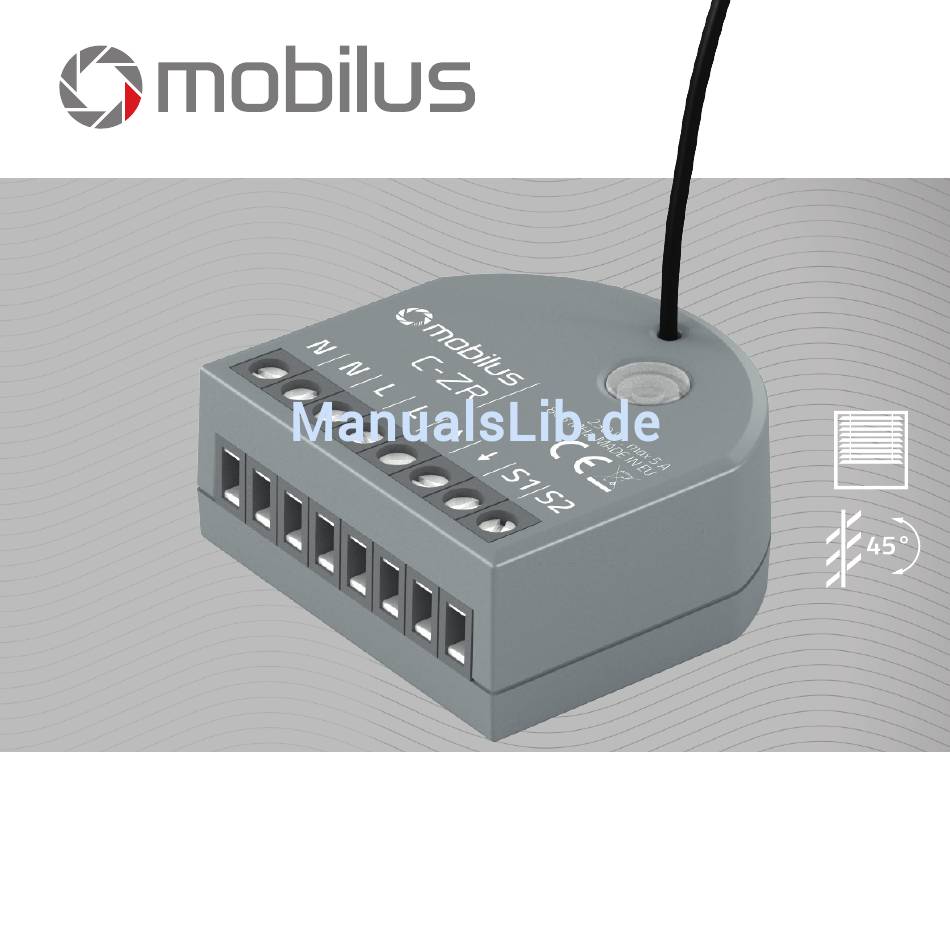

- Seite 1 Bedienungsanleitung von MOBILUS C-ZR externem Empfänger www.mobilus.pl...
-
Seite 2: Allgemeine Informationen
Wenn ja, sollten Sie den Lieferanten unverzüglich informieren. • Vor Gebrauch lesen Sie die Bedienungsanleitung sorgfältig durch. • Das MOBILUS C-ZR Modul sollte mit 230 V ~, 50 Hz betrieben werden. Die Installation darf nur von Personen mit elektrischer Qualifikation gemäß der beiliegenden Schaltpläne und gemäß... -
Seite 3: Produktbeschreibung

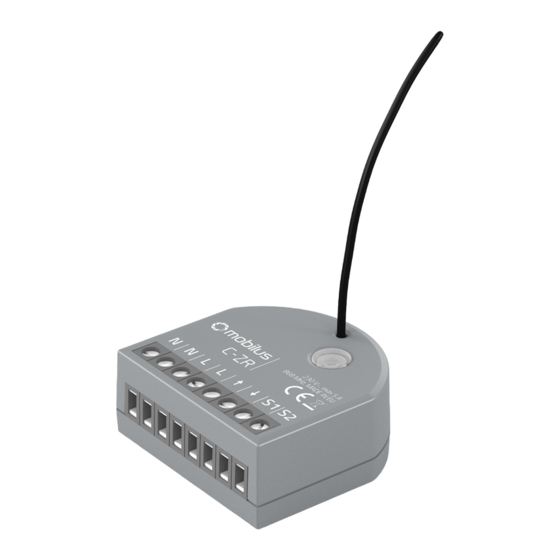

3. PRODUKTBESCHREIBUNG 1. Antenne. 2. Beleuchtete PROGRAMMIERTASTE P. Anschlussklemmen: N - Neutralleiter; L - Phasenleiter; - oben; - unten; S1 - Schalter auf; S2 - Schalter ab; 4. TECHNISCHE DATEN Versorgungsspannung: 230 V ~ 50 Hz. Radio-Protokoll: COSMO | 2WAY, COSMO. Funkfrequenz: 868 MHz. - Seite 4 5. DIE EINGABE DES EMPFÄNGERS IN DEN PROGRAMMIERMODUS Halten Sie die Programmiertaste am MOBILUS C-ZR-Empfänger gedrückt, bis der Antrieb eine Sequenz von spürbaren und akustischen Mikrobewegungen nach unten / oben ausübt , und die Eingabe in den PROGRAMMIERMODUS bestätigt Zusätzlich in diesem Modus blinkt jede - Abb.
- Seite 5 Vermeiden Sie Situationen, in denen mehrere COSMO | C-ZR-Module eine gemeinsame Fernbedienung (gemeinsamer Kanal) MASTER haben. *MASTER - Fernbedienung oder Kanal (im Falle einer Mehrkanal-Fernbedienung), der zuerst in den Speicher des MOBILUS C-ZR-Moduls geladen wird, ermöglicht Ihnen, weitere Fernbedienung zu programmieren.
- Seite 6 7. DIE PROGRAMMIERUNG DER ZWEITEN UND NÄCHSTEN FERNBEDIENUNG 1. Auf dem MASTER gleichzeitig Tasten STOP und UNTEN gedrückt halten, bis der Antrieb eine Folge von sichtbaren und hörbaren Mikrobewegungen, nach oben / unten durchführt. Das Modul wird drei kurze Pieptöne ausgeben und die Eingabe in den Programmiermodus bestätigen Zusätzlich blinkt in diesem Modus jede Sekunde die Diode.
- Seite 7 9. DIE RÜCKSETZUNG DES C-ZR MODULS - WERKSEINSTELLUNGEN WARNUNG!!! WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN-löscht alle programmierten Fernbedienungen vom MOBILUS C-ZR-MODUL . 1. Geben Sie den MOBILUS C-ZR PROGRAMMIERMODUS ein - Abb. 6a 2. Halten Sie im PROGRAMMIERMODUS mehr als 5 Sekunden die Programmiertaste gedrückt - .
- Seite 8 2. Auf der Fernbedienung (Kanal), die Sie löschen möchten, halten Sie die Tasten STOP und UNTEN gleichzeitig gedrückt, bis der Antrieb eine Sequenz von spürbaren und hörbaren Mikrobewegungen nach unten / oben ausführt. Der MOBILUS C-ZR gibt zwei lange Pieptöne aus, die das Löschen des Codes vom Antriebsspeicher bestätigen - rys.
- Seite 9 FORTSETZUNG 10. DAS LÖSCHEN DER EINZELNEN FERNBEDIENUNGEN (KANÄLE) ACHTUNG! Wiederholen Sie Schritt 2, um die nächste Fernbedienung zu entfernen. Wenn jedoch innerhalb von 20 Sek. kein Programmiervorgang erfolgt, kehrt der Empfänger automatisch in den Betriebsmodus zurück. Die Rückkehr zum Betriebsmodus kann auch manuell über den MASTER erfolgen.
- Seite 10 FORTSETZUNG 11. DAS ANSCHLIESSEN DES ZUSÄTZLICHEN SCHALTERS (REGLERS) 230V~ 50Hz Abb. 8.2 12. LAGEREGELUNG DER ROLLLÄDEN, NEIGUNGSREGELUNG DER LAMELLENSTECKER Steuerung der Auf / Ab-Verschlussposition. Durch kurzes Drücken der Taste, die der Richtung entspricht, wird der Rolladen nach unten oder oben gehen bis zu den entsprechenden Endlagen. Der Vorgang wird durch kurzes Drücken der entgegengesetzten Taste gestoppt.
- Seite 11 13. LAGEREGELUNG DER ROLLLÄDEN, NEIGUNGSREGELUNG DER LAMELLEN- -DIE FERNBEDIENUNG Der Benutzer kann die Position (oben / unten) der Jalousie mit allen Fernbedienungen der COSMO | 2WAY -Serie steuern. Die volle Kontrolle, einschließlich der Möglichkeit, Neigungswinkel der Lamellen einzustellen, bieten nur die folgenden Fernbedienungen: COSMO | HM, COSMO | HB, COSMO | HCT.
- Seite 12 14. REPEATERFUNKTION SIGNALREPEATER - Mit dieser Funktion können Sie die Funkreichweite erweitern. Das MOBILUS C-ZR-Modul mit der Repeater-Funktion aktiviert Signale von der Steuerung oder Antrieben und leitet sie weiter. Damit können die meist entfernten Empfänger, nicht innerhalb des Kontrollbereichs, Informationen über indirekt lokalisierte Module empfangen und übertragen. So aktivieren Sie die Repeater-Funktion: 1.
- Seite 13 3x BEP, 1x BEEEEP 1x BEEEEP 15. BIDIREKTIONALE ARBEIT Dank der bidirektionalen Kommunikation des COSMO C-ZR-Moduls mit den Fernbedienungen können Sie den Status von Rollläden (zB offen, geschlossen, Zwischenposition- und Überlast) kontrollieren. Der ordnungsgemäße Betrieb der bidirektionalen Kommunikation erfordert: - den Einsatz von Fernbedienungen mit bidirektionaler Kommunikation.
- Seite 14 / oben macht - Abb. 14c MASTER Abb. 14 18. EINSTELLUNG DER RELAISZEIT Mit dem COSMO C-ZR-Modul können Sie die Schaltzeit des Relais ändern. Solcher Vorgang ist zum Beispiel für sehr hohe Rollläden erforderlich. Standardmäßig beträgt diese Zeit 120 Sekunden.
- Seite 15 FORTSETZUNG 18. EINSTELLUNG DER RELAISZEIT 1. Halten Sie auf dem MASTER gleichzeitig die STOP und AUF-Tasten gedrückt, bis der Antrieb eine Sequenz von spürbaren und hörbaren Mikrobewegungen nach unten / oben macht und den Eingang des Empfängers in den Programmiermodus bestätigt Zusätzlich - Abb.
- Seite 16 MOBILUS MOTOR Spółka z o.o. Wersja 1.0DE, 170714 ul. Miętowa 37, 61-680 Poznań, PL tel. +48 61 825 81 11, fax +48 61 825 80 52 www.mobilus.pl VAT NO. PL9721078008...
