- Seite 1 Bedienungsanleitung externer Empfänger MOBILUS C-GR www.mobilus.pl...
-
Seite 2: Allgemeine Informationen
Wenn ja, bitte informieren Sie den Lieferanten umgehend. • Lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch. • Das MOBILUS C-GR-Modul sollte bei einer Spannung 230 V ~, 50 Hz betrieben werden. Die Installation sollte nur von einer Person mit elektrischen Berechtigungen erfolgen, gemäß dem beigefügten Schaltplan in Übereinstimmung mit allen anwendbaren Vorschriften. -
Seite 3: Produktbeschreibung

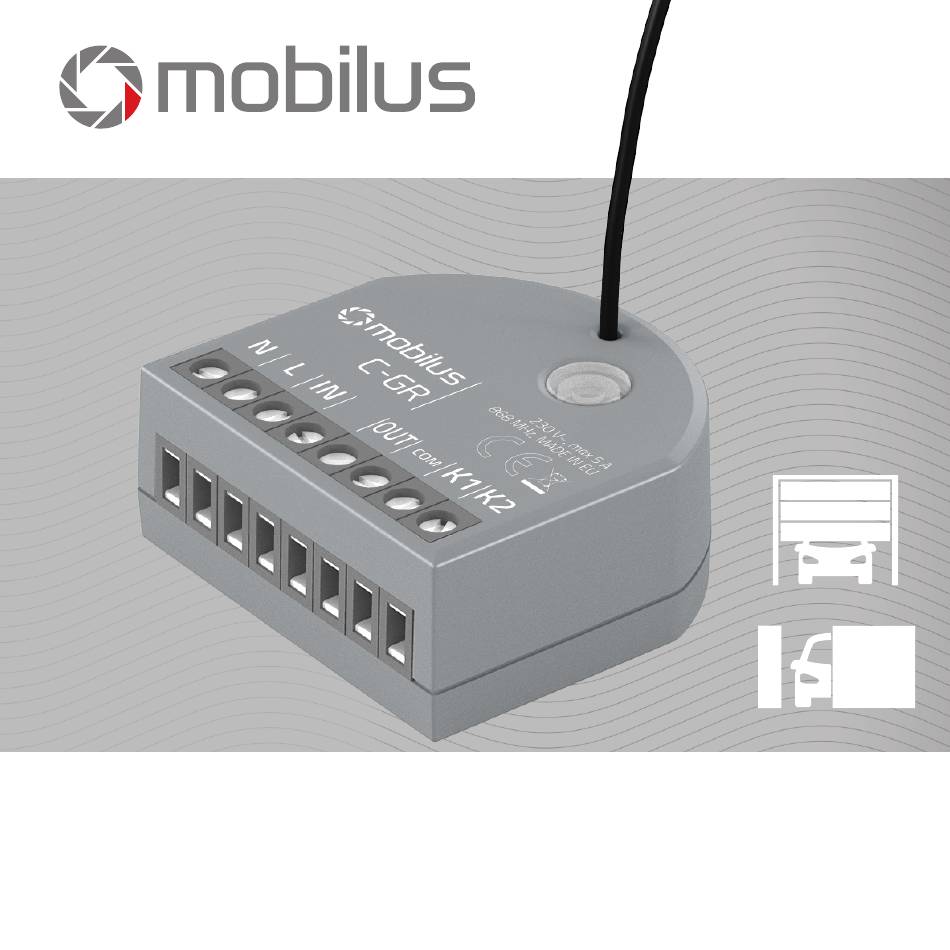

3. PRODUKTBESCHREIBUNG 1. Antenne. 2. Beleuchtete PROGRAMMIERTASTE P. Anschlussklemmen: N - Neutralleiter; L - Phasenleiter; IN - Relais-Eingangsklemme; OUT - Relais-Ausgangsklemme; COM - Sensorversorgung; K1 - erster Sensor; K2 - zweiter Sensor; 4. TECHNISCHE DATEN Versorgungsspannung: 230 V~; 50 Hz. Radio-Protokoll: COSMO | 2WAY, COSMO. -
Seite 4: Installation Des Geräts
5. INSTALLATION DES GERÄTS 1. Stellen Sie sicher, dass die Netzspannung getrennt ist. 2. Schließen Sie das MOBILUS C-GR-Modul gemäß dem Diagramm in - Abb. 5 3. Platzieren Sie das MOBILUS C-GR Modul in der Schalterdose. 4. Ordnen Sie die Antenne richtig an (so weit wie möglich von den Metallelementen entfernt). -
Seite 5: Eingang In Modul-Programmiermodus
6. EINGANG IN MODUL-PROGRAMMIERMODUS Drücken und halten Sie länger als 5 Sekunden die Program- miertaste auf dem Modul MOBILUS C-GR. Drei kurze Signaltöne bestätigen die Eingabe des Moduls in PROGRAMMIERMODUS. Außerdem blinkt die Diode alle 1 Sekunde im Modus. ACHTUNG! Wenn innerhalb von 20 Sekunden keine Programmierung erfolgt, das Funkmodul MOBILUS C-GR verlässt... -
Seite 6: Programmierung Zweiter Und Jeder Anderen Fernbedienung
FORTSETZUNG 7. LADEN EINES MASTER-A * CODES ZUM SPEICHER DES EMPFÄNGERS *MASTER - Fernbedienung oder Kanal (bei einer Mehrkanal-Fernbedienung) zuerst in den Speicher des MOBILUS C-GR-Moduls geladen. Ermöglicht die Programmierung weiterer Fernbedienungen 8. PROGRAMMIERUNG ZWEITER UND JEDER ANDEREN FERNBEDIENUNG 1. Halten Sie auf der MASTER-Fernbedienung gleichzeitig die Tasten STOP und OBEN gedrückt, das Modul gibt drei kurze Pieptöne aus und bestätigt die Eingabe im PROGRAMMIERMODUS... -
Seite 7: C-Gr-Modul Zurücksetzen - Werkseinstellungen
9. C-GR-MODUL ZURÜCKSETZEN - WERKSEINSTELLUNGEN ACHTUNG!!! WIEDERHERSTELLEN DER WERKSEINSTELLUNGEN löscht alle programmierten Fernbedienungen aus dem Speicher MOBILUS C-GR. 1. Gehen Sie in den PROGRAMMIERMODUS des MOBILUS C-GR-Moduls ein- Abb. 9a 2. Halten Sie im PROGRAMMIERMODUS die Programmiertaste länger als 5 Sekunden gedrückt -... -
Seite 8: Entfernen Von Einzelnen Fernbedienungen (Kanäle)
Abb. 10a 2. Auf der Fernbedienung (Kanal), die gelöscht werden sollst, drücken Sie und halten Sie gleichzeitig die Tasten STOP und OBEN, wird das Modul C-GR zwei kurze Piepstöne ergeben, und die Entfernung des Fernsteuercode aus dem Speicher des Stellantriebs bestätigt... - Seite 9 Bereich des Controllers liegen, Informationen über indirekt angeordnete Module empfangen und übertragen. Einschalten der Repeater-Funktion: 1. Drücken Sie auf der MASTER-Fernbedienung gleichzeitig die Tasten STOP und OBEN, bis das MOBILUS C-GR-Modul ergibt drei kurze Pieptöne, die den Eintritt in den PROGRAMMIERMODUS bestätigen.
-
Seite 10: Bidirektionalität
COSMO | G3+, COSMO | HM, COSMO | HB, COSMO | WT9, COSMO | WT. 13. BIDIREKTIONALITÄT - INFORMATIONEN ÜBER DIE POSITION DER ROLLLÄDEN Das MOBILUS C-GR-Modul informiert die Fernbedienungen über die Endposition der Rolladen und die Zwischenposition. Der Modus ist automatisch eingeschaltet - seine Deaktivierung ist nicht möglich. - Seite 11 15. FERNSTEUERUNG MOBILUS - SERIE „COSMO”...
- Seite 12 MOBILUS MOTOR Spółka z o.o. Wersja 1.0DE, 180109 ul. Miętowa 37, 61-680 Poznań, PL tel. +48 61 825 81 11, fax +48 61 825 80 52 www.mobilus.pl VAT NO. PL9721078008...
