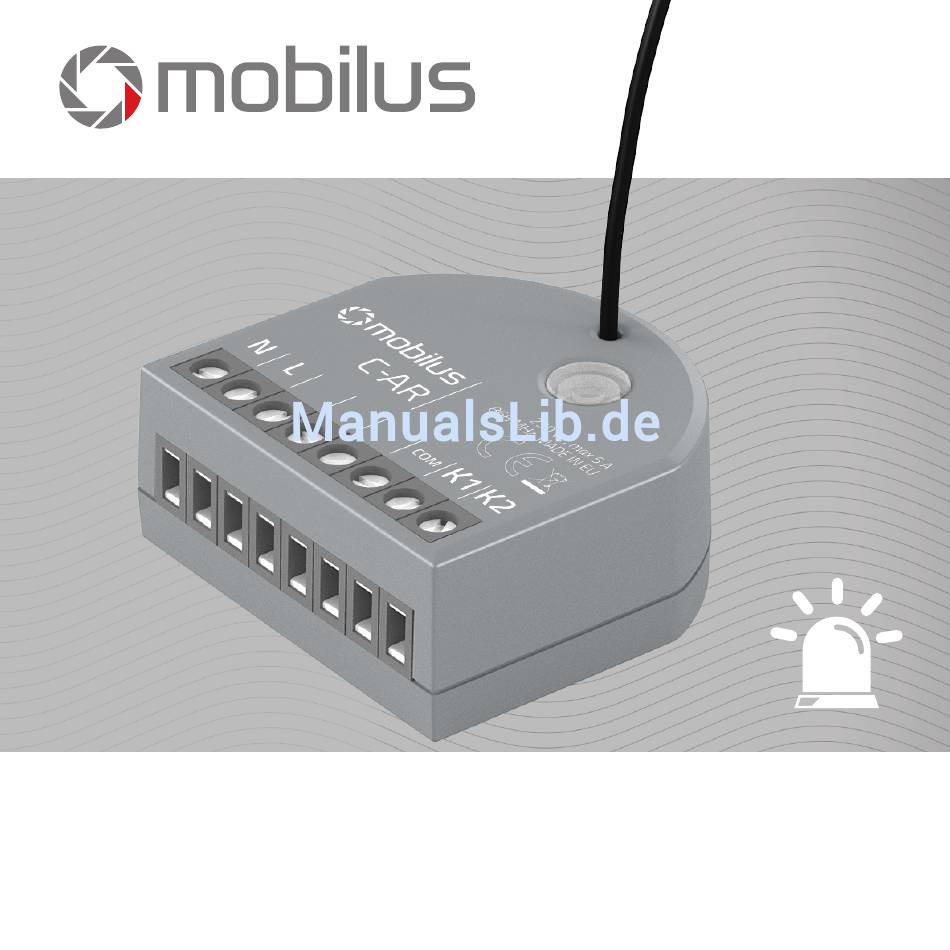

- Seite 1 Bedienungsanleitung externer Empfänger MOBILUS C-AR www.mobilus.pl...
-
Seite 2: Allgemeine Informationen
Wenn ja, bitte informieren Sie den Lieferanten umgehend. • Lesen Sie die Bedienungsanleitung vor dem Gebrauch sorgfältig durch. • Das MOBILUS C-AR-Modul sollte bei einer Spannung 230 V ~, 50 Hz betrieben werden. Die Installation sollte nur von einer Person mit elektrischen Berechtigungen erfolgen, gemäß dem beigefügten Schaltplan in Übereinstimmung mit allen anwendbaren Vorschriften. -
Seite 3: Produktbeschreibung
3. PRODUKTBESCHREIBUNG 1. Antenne. 2. Beleuchtete PROGRAMMIERTASTE P. Anschlussklemmen: N - Neutralleiter; L - Phasenleiter; COM - Steuereinheitseingang; K1 - Steuereinheiteingang - Öffnungssignal; K2 - Steuereinheiteingang - Schließsignal; 4. TECHNISCHE DATEN Versorgungsspannung: 230 V~; 50 Hz. Radio-Protokoll: COSMO, COSMO | 2WAY. Funkfrequenz: 868 MHz. -
Seite 4: Installation Des Geräts
2. Schließen Sie das MOBILUS C-AR-Modul gemäß dem Diagramm in Abb. 5 3. Platzieren Sie das MOBILUS C-AR Modul in der Schalterdose oder in der Nähe der Alarmzentrale. 4. Ordnen Sie die Antenne richtig an (so weit wie möglich von den Metallelementen entfernt). -
Seite 5: I Betriebsmodus Des Senders Mobilus C-Ar
FORTSETZUNG 6. LADEN DES MOBILUS C-AR-MODULS AUF EINEN FUNKANTRIEB MASTER MASTER Abb. 6 3. Wenn innerhalb von 20 sek. findet keine Programmierung statt, der Antrieb kehrt automatisch zum BETRIEBSMODUS zurück. Rückkehr zum BETRIEBSMODUS können Sie mit der MASTER- -Fernbedienung manuell beschleunigen. Drücken Sie in diesem Fall die Tasten STOP und OBEN und halten Sie sie länger als 5 Sekunden gedrückt. -
Seite 6: Betriebsmodus Des Mobilus C-Ar-Senders
8. II BETRIEBSMODUS DES MOBILUS C-AR-SENDERS 1. MODUS II - Modulbetrieb über Steueranschlüsse K1, COM. 230V~ 50Hz 230V~ 50Hz Abb. 8.1 Wenn die K1- und COM-Anschlüsse geoffnet sind, wird der UNTEN-Befehl an den Empfänger gesendet - Abb. 8.1a Wenn die K1- und COM-Anschlüsse kurzgeschlossen sind, wird der OBEN-Befehl an den Empfänger gesendet -... - Seite 7 9. ÄNDERN DES KOMMUNIKATIONSMODUS COSMO - COSMO | 2WAY Der MOBILUS C-AR Sender arbeitet in der neuesten Version von Funkkommunikation COSMO | 2WAY. Wenn der Modus auf eine ältere Version geändert werden muss (z. B. beim Kauf eines Moduls für einen älteren Typ von Funkantriebe mit COSMO-Kommunikation), befolgen Sie die nachstehenden Anweisungen:...
- Seite 8 MOBILUS MOTOR Spółka z o.o. Wersja 1.0DE, 180110 ul. Miętowa 37, 61-680 Poznań, PL tel. +48 61 825 81 11, fax +48 61 825 80 52 www.mobilus.pl VAT NO. PL9721078008...
