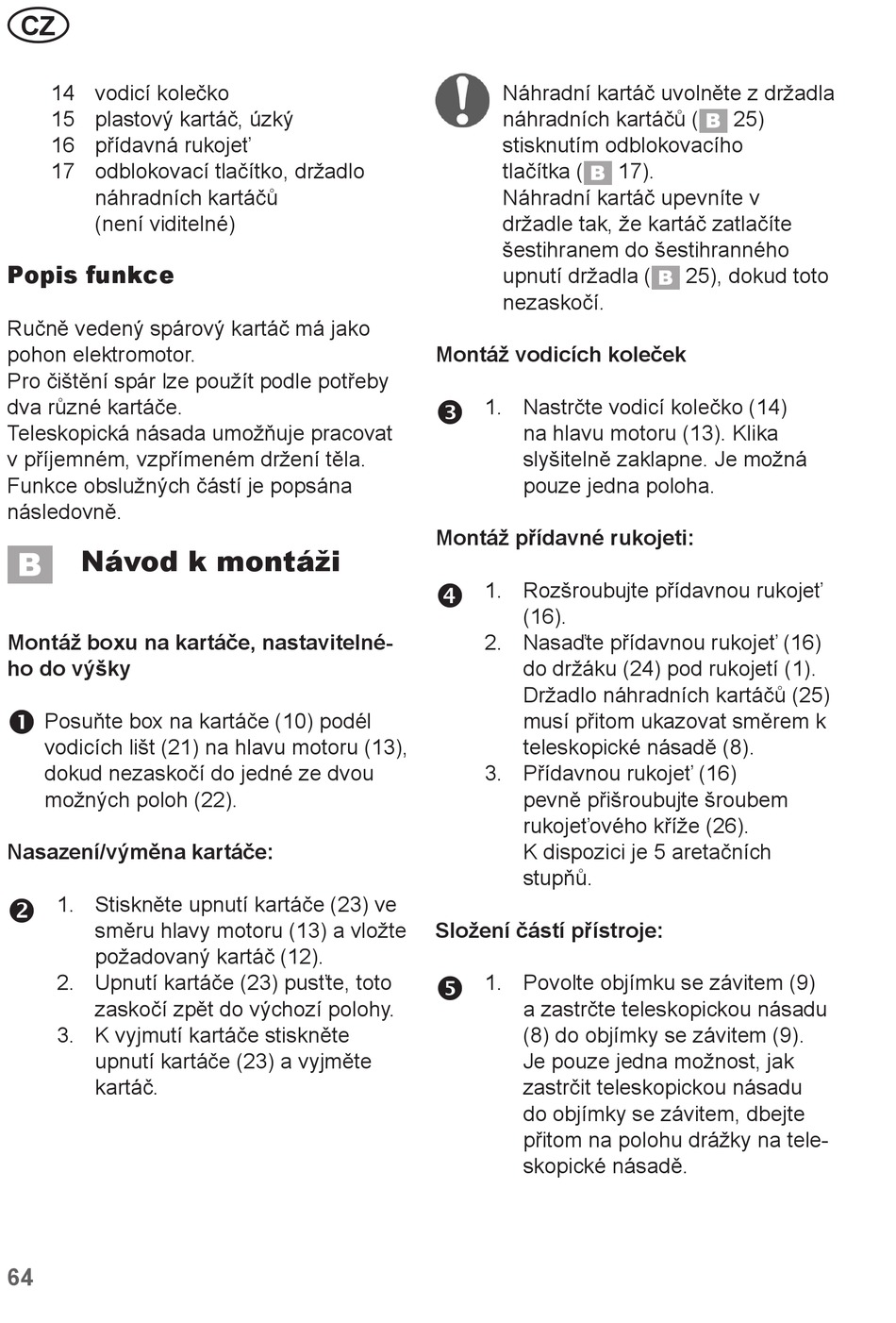

Popis Funkce; Návod K Montáži - Grizzly EFB 402 Originalbetriebsanleitung

CZ
14 vodicí kolečko
15 plastový kartáč, úzký
16 přídavná rukojeť
17 odblokovací tlačítko, držadlo
náhradních kartáčů
(není viditelné)

Popis funkce

Ručně vedený spárový kartáč má jako
pohon elektromotor.
Pro čištění spár lze použít podle potřeby
dva různé kartáče.
Teleskopická násada umožňuje pracovat
v příjemném, vzpřímeném držení těla.
Funkce obslužných částí je popsána
následovně.
Návod k montáži
Montáž boxu na kartáče, nastavitelné-
ho do výšky
Œ
Posuňte box na kartáče (10) podél
vodicích lišt (21) na hlavu motoru (13),
dokud nezaskočí do jedné ze dvou
možných poloh (22).
Nasazení/výměna kartáče:
1. Stiskněte upnutí kartáče (23) ve

směru hlavy motoru (13) a vložte
požadovaný kartáč (12).
2. Upnutí kartáče (23) pusťte, toto
zaskočí zpět do výchozí polohy.
3. K vyjmutí kartáče stiskněte
upnutí kartáče (23) a vyjměte
kartáč.
64
Náhradní kartáč uvolněte z držadla
náhradních kartáčů (
stisknutím odblokovacího
tlačítka (
Náhradní kartáč upevníte v
držadle tak, že kartáč zatlačíte
šestihranem do šestihranného
upnutí držadla (
nezaskočí.
Montáž vodicích koleček
1. Nastrčte vodicí kolečko (14)
Ž
na hlavu motoru (13). Klika
slyšitelně zaklapne. Je možná
pouze jedna poloha.
Montáž přídavné rukojeti:
1. Rozšroubujte přídavnou rukojeť

(16).
2. Nasaďte přídavnou rukojeť (16)
do držáku (24) pod rukojetí (1).
Držadlo náhradních kartáčů (25)
musí přitom ukazovat směrem k
teleskopické násadě (8).
3. Přídavnou rukojeť (16)
pevně přišroubujte šroubem
rukojeťového kříže (26).
K dispozici je 5 aretačních
stupňů.
Složení částí přístroje:
1. Povolte objímku se závitem (9)

a zastrčte teleskopickou násadu
(8) do objímky se závitem (9).
Je pouze jedna možnost, jak
zastrčit teleskopickou násadu
do objímky se závitem, dbejte
přitom na polohu drážky na tele-
skopické násadě.
25)
17).
25), dokud toto
