Anleitung reparieren Bose 802
2. Stanley Messer. 3: Brennspiritus, Toilettenpapier, Schälchen, Pinsel, groe Quast mit dünne Haarefijn 3. Tesa Universal
50m./19mm. Klebeband. 4. Sandpapier 5. Gutem Licht. 6. Kleines Schraubenzieher. 7. Brot Messer. Lesen Sie vor das
reparieren zuerst die Anleitung. Die Bilder können abweichen von der 802 Lautsprecher. Alles auf eigenem Risiko.
* Wenn Sie beim Reparaturse einem Pinsel bekommen heben, sollen Sie die Pinsel weich machen mit warmes Wasser.
03. unter: Schneiden des Membrane.
04. rechts: Resultat.
05. oben: Schneiden vom Chassis.
Gewebesicken:
Nötige: 1. Reparaturset: Kleber + Sicken von www.audiofriends.eu.
www.audiofriends.nl
www.audiofriends.nl
www.audiofriends.nl
Copyright © 2004 F.E. Buist www.audiofriends.nl

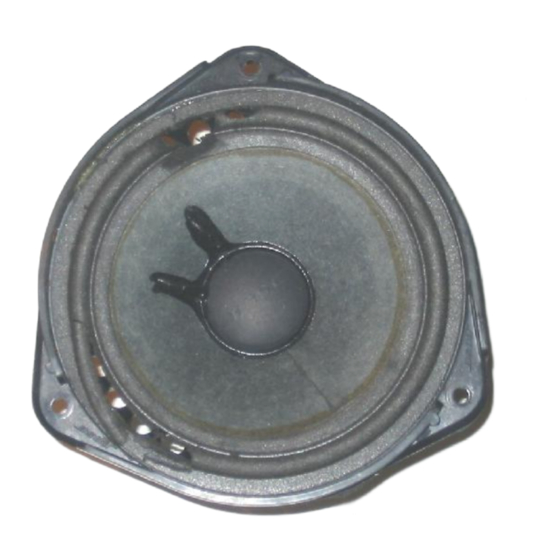

01. links: Bose 901 Lautsprecher mit vergangenem Sicken.
02. unter: Schneiden vom Chassis.
06. oben: Wegschneiden alte Leim vom Chassis.
versie 20-11-2007
www.audiofriends.nl
Werbung
Verwandte Anleitungen für Bose 802
Inhaltszusammenfassung für Bose 802
- Seite 1 50m./19mm. Klebeband. 4. Sandpapier 5. Gutem Licht. 6. Kleines Schraubenzieher. 7. Brot Messer. Lesen Sie vor das reparieren zuerst die Anleitung. Die Bilder können abweichen von der 802 Lautsprecher. Alles auf eigenem Risiko. * Wenn Sie beim Reparaturse einem Pinsel bekommen heben, sollen Sie die Pinsel weich machen mit warmes Wasser.
- Seite 2 08. oben: Chassis rein machen. 07. oben: Schneiden alte Leim vom Chassis. 09. oben: Die stumpfe Seite sollten Sie scheuern (angegeben 10. oben: scheuern stumpfe Seite mit Sandpapier. mit spitze Feder). www.audiofriends.nl 11. oben: Spitze rund scheuern. 12. oben: Befeuchten mit Brennspiritus.
- Seite 3 www.audiofriends.nl www.audiofriends.nl 13. oben: Schrappen Sie das alte Schaum weg mit das 14: oben: Sie können das alte schaum auf gleichem weise Messer. Benutze Sie das Brot Messer zum Unterstützungt. vom seite gegenuber wegschneiden. Vorsicht!! www.audiofriends.nl 15. oben: Wenn das Membrane smutzig ist, konnen Sie es 16.
- Seite 4 19. oben: Leimen Sie die Membrane genau über die Linie. 20. oben: fertig 21. oben: Lassen Sie den Leim etwas antrocknen (ca. 1/3 22. oben: Richtig platzierte Sicke. klar und 2/3 noch weiß) bringen Sie die Sicke auf die Membran auf und drücken sie diese an. Zum Gegenhalten können Sie wieder ein Brotmesser verwenden.
- Seite 5 24. unter: Drücken Sie die Sicken mit ein kurtze drehende 25: unter: resultat. bewegung fest. Copyright © 2004 F.E. Buist www.audiofriends.nl 26. unten: Leimen Sie, wenn notwendig, die Verbindung.noch einmal. www.audiofriends.nl www.audiofriends.nl www.audiofriends.nl 27. oben: Rollen Sie der Rand ab bis Durchmesser = 99mm. 28.
- Seite 6 www.audiofriends.nl www.audiofriends.nl 29. oben: Schneiden Die das Inneren von der Rolle durch. 30. oben: Ziehen Sie das innere von der Rolle. (auf eigen Risico) 31. links: Entfernen Sie das Klebeband. Die Ihnendurchmesser sollte ungefähr 78mm. sein.. Copyright © 2004 F.E. Bust www.audiofriends.nl www.audiofriends.nl Copyright ©...
- Seite 7 34: unter: close-up 35: unter: leimen genau fertig 36: links: Bringen Sie gleich nach das Leimen die Schablone auf. Balancieren Sie zuerst mit der eine, dan mit der andere Daum auf die Membrane. Sie sollten die Schwingspule gegen Teilen von der Magnet scheuern hören. Die Membran ist güt zentriert wenn Sie auf beide Daume mit ebenso viel Kraft drucken mussen um die Swingspule scheuern zu lassen.
- Seite 8 40: unter: Setzen Sie die Lautsprecher auf die Schablone und lassen Sie ihm 15 Minuten trocknen. Bleiben Sie auf die Schablone drücken, die Schablone darf nicht verschieben. 39. unter: Machen Sie das centrieren kreuzlings. Drücke die Schablone beim drehen fest auf das Chassis. Mach nogmals der Prozedur, bis die Membrane kreuzlings güt zentriert ist.
