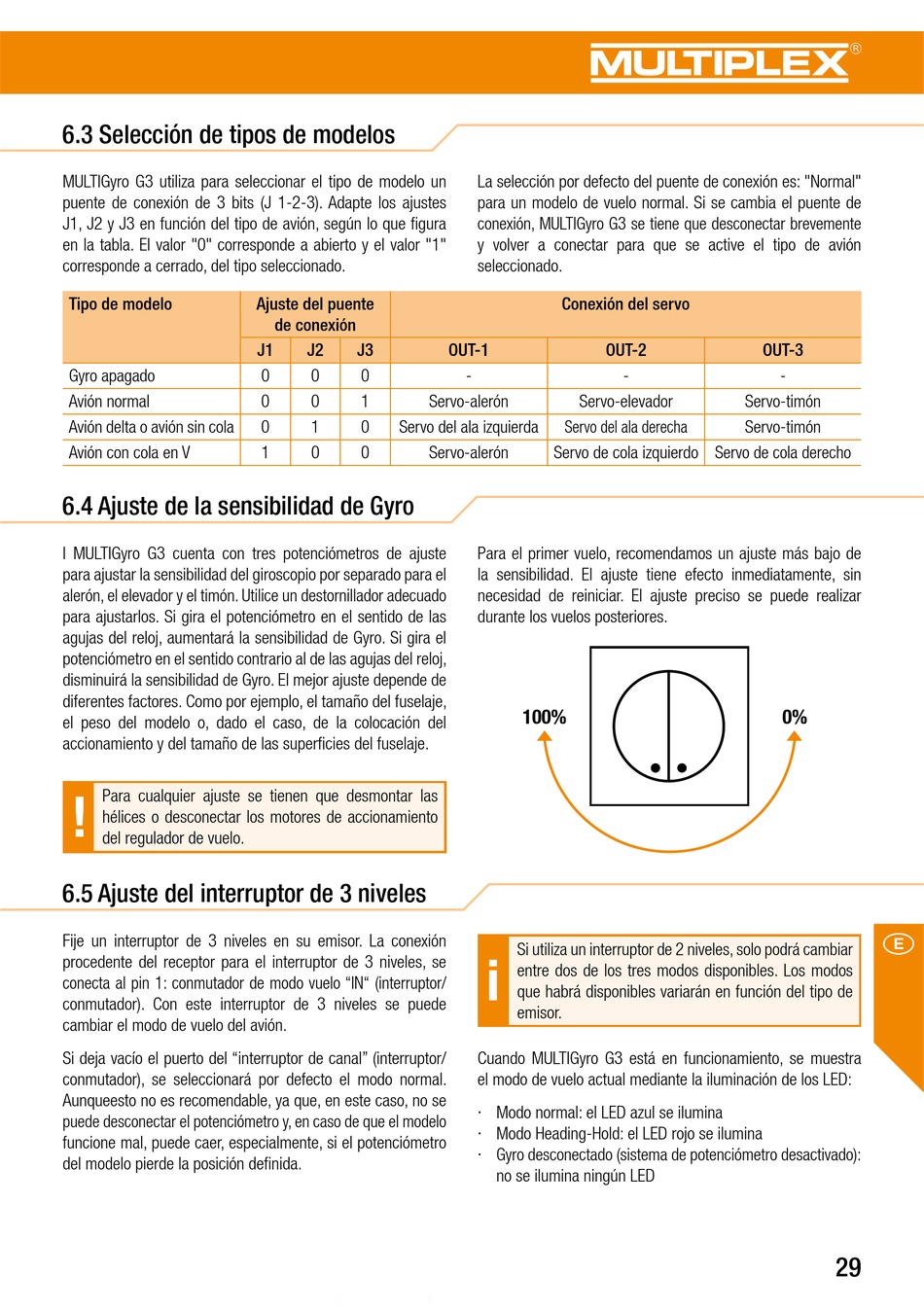

6.3 Selección de tipos de modelos
MULTIGyro G3 utiliza para seleccionar el tipo de modelo un
puente de conexión de 3 bits (J 1-2-3). Adapte los ajustes
J1, J2 y J3 en función del tipo de avión, según lo que figura
en la tabla. El valor "0" corresponde a abierto y el valor "1"
corresponde a cerrado, del tipo seleccionado.
Tipo de modelo
Gyro apagado
Avión normal
Avión delta o avión sin cola
Avión con cola en V

6.4 Ajuste de la sensibilidad de Gyro

l MULTIGyro G3 cuenta con tres potenciómetros de ajuste
para ajustar la sensibilidad del giroscopio por separado para el
alerón, el elevador y el timón. Utilice un destornillador adecuado
para ajustarlos. Si gira el potenciómetro en el sentido de las
agujas del reloj, aumentará la sensibilidad de Gyro. Si gira el
potenciómetro en el sentido contrario al de las agujas del reloj,
disminuirá la sensibilidad de Gyro. El mejor ajuste depende de
diferentes factores. Como por ejemplo, el tamaño del fuselaje,
el peso del modelo o, dado el caso, de la colocación del
accionamiento y del tamaño de las superficies del fuselaje.
!
Para cualquier ajuste se tienen que desmontar las
hélices o desconectar los motores de accionamiento
del regulador de vuelo.

6.5 Ajuste del interruptor de 3 niveles

Fije un interruptor de 3 niveles en su emisor. La conexión
procedente del receptor para el interruptor de 3 niveles, se
conecta al pin 1: conmutador de modo vuelo "IN" (interruptor/
conmutador). Con este interruptor de 3 niveles se puede
cambiar el modo de vuelo del avión.
Si deja vacío el puerto del "interruptor de canal" (interruptor/
conmutador), se seleccionará por defecto el modo normal.
Aunqueesto no es recomendable, ya que, en este caso, no se
puede desconectar el potenciómetro y, en caso de que el modelo
funcione mal, puede caer, especialmente, si el potenciómetro
del modelo pierde la posición definida.
Ajuste del puente
de conexión
J1 J2 J3
0 0 0
0 0 1 Servo-alerón
0 1 0 Servo del ala izquierda
1 0 0 Servo-alerón
La selección por defecto del puente de conexión es: "Normal"
para un modelo de vuelo normal. Si se cambia el puente de
conexión, MULTIGyro G3 se tiene que desconectar brevemente
y volver a conectar para que se active el tipo de avión
seleccionado.
Conexión del servo
OUT-1 OUT-2
- -
Servo-elevador
Servo del ala derecha
Servo de cola izquierdo Servo de cola derecho
Para el primer vuelo, recomendamos un ajuste más bajo de
la sensibilidad. El ajuste tiene efecto inmediatamente, sin
necesidad de reiniciar. El ajuste preciso se puede realizar
durante los vuelos posteriores.
100%
Si utiliza un interruptor de 2 niveles, solo podrá cambiar
i
entre dos de los tres modos disponibles. Los modos
que habrá disponibles variarán en función del tipo de
emisor.
Cuando MULTIGyro G3 está en funcionamiento, se muestra
el modo de vuelo actual mediante la iluminación de los LED:
· Modo normal: el LED azul se ilumina
· Modo Heading-Hold: el LED rojo se ilumina
· Gyro desconectado (sistema de potenciómetro desactivado):
no se ilumina ningún LED
OUT-3
-
Servo-timón
Servo-timón
0%

