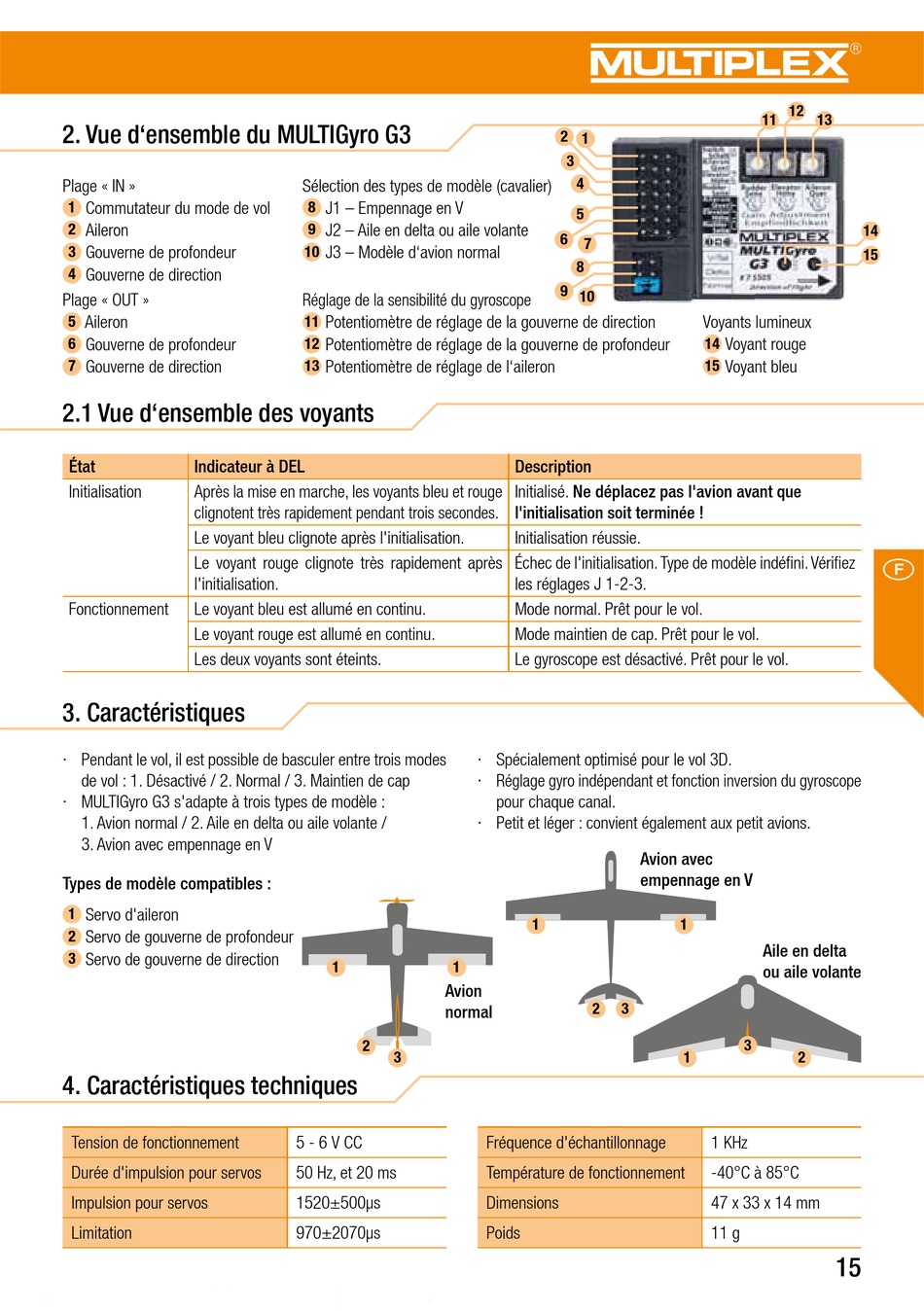

2. Vue d'ensemble du MULTIGyro G3

Plage « IN »
1 Commutateur du mode de vol
Aileron
2
3 Gouverne de profondeur
4 Gouverne de direction
Plage « OUT »
5 Aileron
6 Gouverne de profondeur
7 Gouverne de direction

2.1 Vue d'ensemble des voyants

État Indicateur à DEL
Initialisation Après la mise en marche, les voyants bleu et rouge
clignotent très rapidement pendant trois secondes.
Le voyant bleu clignote après l'initialisation.
Le voyant rouge clignote très rapidement après
l'initialisation.
Fonctionnement Le voyant bleu est allumé en continu.
Le voyant rouge est allumé en continu.
Les deux voyants sont éteints.
3. Caractéristiques
· Pendant le vol, il est possible de basculer entre trois modes
de vol : 1. Désactivé / 2. Normal / 3. Maintien de cap
· MULTIGyro G3 s'adapte à trois types de modèle :
1. Avion normal / 2. Aile en delta ou aile volante /
3. Avion avec empennage en V
Types de modèle compatibles :
Servo d'aileron
1
Servo de gouverne de profondeur
2
3 Servo de gouverne de direction
4. Caractéristiques techniques
Tension de fonctionnement
Durée d'impulsion pour servos
Impulsion pour servos
Limitation
Sélection des types de modèle (cavalier)
8 J1 – Empennage en V
J2 – Aile en delta ou aile volante
9
10 J3 – Modèle d'avion normal
Réglage de la sensibilité du gyroscope
11 Potentiomètre de réglage de la gouverne de direction
12 Potentiomètre de réglage de la gouverne de profondeur
13 Potentiomètre de réglage de l'aileron
1 1
Avion
normal
2
3
5 - 6 V CC
50 Hz, et 20 ms
1520±500µs
970±2070µs
2
1
3
4
5
6
7
8
9 10
Description
Initialisé. Ne déplacez pas l'avion avant que
l'initialisation soit terminée !
Initialisation réussie.
Échec de l'initialisation. Type de modèle indéfini. Vérifiez
les réglages J 1-2-3.
Mode normal. Prêt pour le vol.
Mode maintien de cap. Prêt pour le vol.
Le gyroscope est désactivé. Prêt pour le vol.
· Spécialement optimisé pour le vol 3D.
· Réglage gyro indépendant et fonction inversion du gyroscope
pour chaque canal.
· Petit et léger : convient également aux petit avions.
Avion avec
empennage en V
1
2 3
Fréquence d'échantillonnage
Température de fonctionnement
Dimensions
Poids
12
11 13
Voyants lumineux
14 Voyant rouge
15 Voyant bleu
1
Aile en delta
ou aile volante
3
1 2
1 KHz
-40°C à 85°C
47 x 33 x 14 mm
11 g
15
14
15

