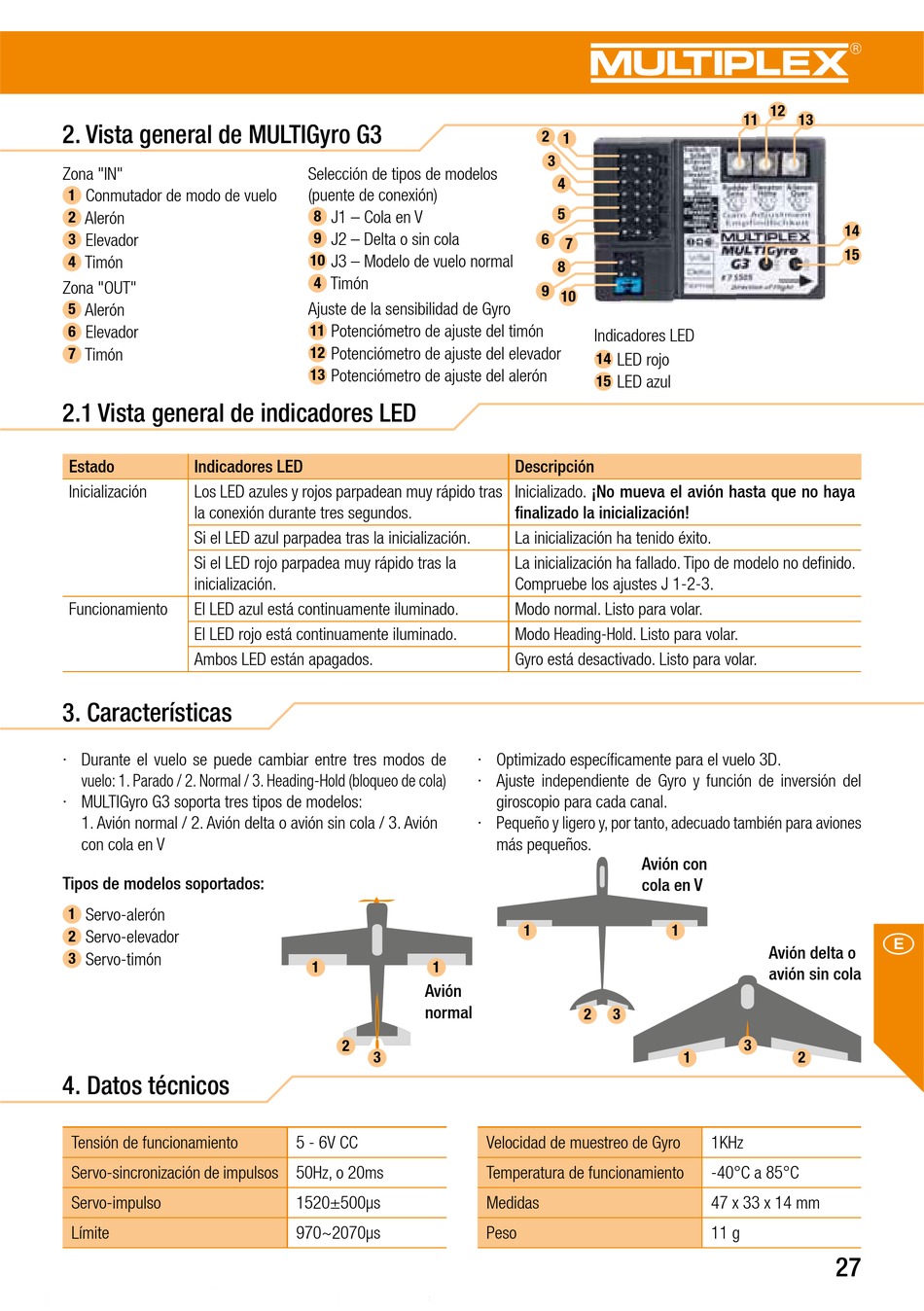

2. Vista general de MULTIGyro G3

Zona "IN"
1 Conmutador de modo de vuelo
2 Alerón
3 Elevador
4 Timón
Zona "OUT"
5 Alerón
Elevador
6
Timón
7

2.1 Vista general de indicadores LED

Estado Indicadores LED
Inicialización Los LED azules y rojos parpadean muy rápido tras
la conexión durante tres segundos.
Si el LED azul parpadea tras la inicialización.
Si el LED rojo parpadea muy rápido tras la
inicialización.
Funcionamiento El LED azul está continuamente iluminado.
El LED rojo está continuamente iluminado.
Ambos LED están apagados.
3. Características
· Durante el vuelo se puede cambiar entre tres modos de
vuelo: 1. Parado / 2. Normal / 3. Heading-Hold (bloqueo de cola)
· MULTIGyro G3 soporta tres tipos de modelos:
1. Avión normal / 2. Avión delta o avión sin cola / 3. Avión
con cola en V
Tipos de modelos soportados:
Servo-alerón
1
Servo-elevador
2
3 Servo-timón
4. Datos técnicos
Tensión de funcionamiento
Servo-sincronización de impulsos 50Hz, o 20ms
Servo-impulso
Límite
Selección de tipos de modelos
(puente de conexión)
8 J1 – Cola en V
9 J2 – Delta o sin cola
10 J3 – Modelo de vuelo normal
Timón
4
Ajuste de la sensibilidad de Gyro
Potenciómetro de ajuste del timón
11
12 Potenciómetro de ajuste del elevador
13 Potenciómetro de ajuste del alerón
1 1
Avión
normal
2
3
5 - 6V CC
1520±500µs
970~2070µs
2
1
3
4
5
6
7
8
9 10
Indicadores LED
14 LED rojo
LED azul
15
Descripción
Inicializado. ¡No mueva el avión hasta que no haya
finalizado la inicialización!
La inicialización ha tenido éxito.
La inicialización ha fallado. Tipo de modelo no definido.
Compruebe los ajustes J 1-2-3.
Modo normal. Listo para volar.
Modo Heading-Hold. Listo para volar.
Gyro está desactivado. Listo para volar.
· Optimizado específicamente para el vuelo 3D.
· Ajuste independiente de Gyro y función de inversión del
giroscopio para cada canal.
· Pequeño y ligero y, por tanto, adecuado también para aviones
más pequeños.
Avión con
cola en V
1
2 3
Velocidad de muestreo de Gyro
Temperatura de funcionamiento
Medidas
Peso
12
11 13
14
15
1
Avión delta o
avión sin cola
3
1 2
1KHz
-40°C a 85°C
47 x 33 x 14 mm
11 g
