Tastenfunktionen
Ziffer anwählen (leuchtender Dezimalpunkt)
Wert erhöhen oder Menü anwählen
Menü aufrufen oder Änderungen bestätigen
Geräteeinstellungen aufrufen oder verlassen
Hinweis: Das Gerät reagiert beim Loslassen einer Taste.
Messwert ablesen
Alle Messgrößen werden der Reihe nach für jeweils ca. 10 Sekunden lang angezeigt.
Um eine bestimmte Messgröße anzuzeigen, drücken Sie die Taste
gewählte Messgröße wird dann ca. 10 Sekunden lang angezeigt. Danach wird wieder die
nächste Messgröße in der Reihe angezeigt.
Geräteeinstellungen
Am Gerät können das Stromwandlerverhältnis eingestellt und die Energiezähler
zurückgesetzt werden. Hierzu ist die Eingabe des Passwortes notwendig.
Bei der Geräteeinstellung werden auch Daten angezeigt, die nicht eingestellt werden
können bzw. nicht angewendet werden:
PASS 00
Passwort
nET 4Y
4-Leiter-Drehstromnetz
PT 0001
Spannungswandlerverhältnis
CT 0001
Stromwandlerverhältnis
Adr 001
Adresse
bAUd 9600
Baudrate
CLEr no
Energiezähler rücksetzen
Passwort (PIN) eingeben
Die ab Werk eingestellte PIN ist: 01
Geräteeinstellungen aufrufen
PASS-Menü aufrufen
Ziffer anwählen (leuchtender Dezimalpunkt)
Wert einstellen
Gegebenenfalls die zweite Ziffer genauso einstellen.
Bestätigen

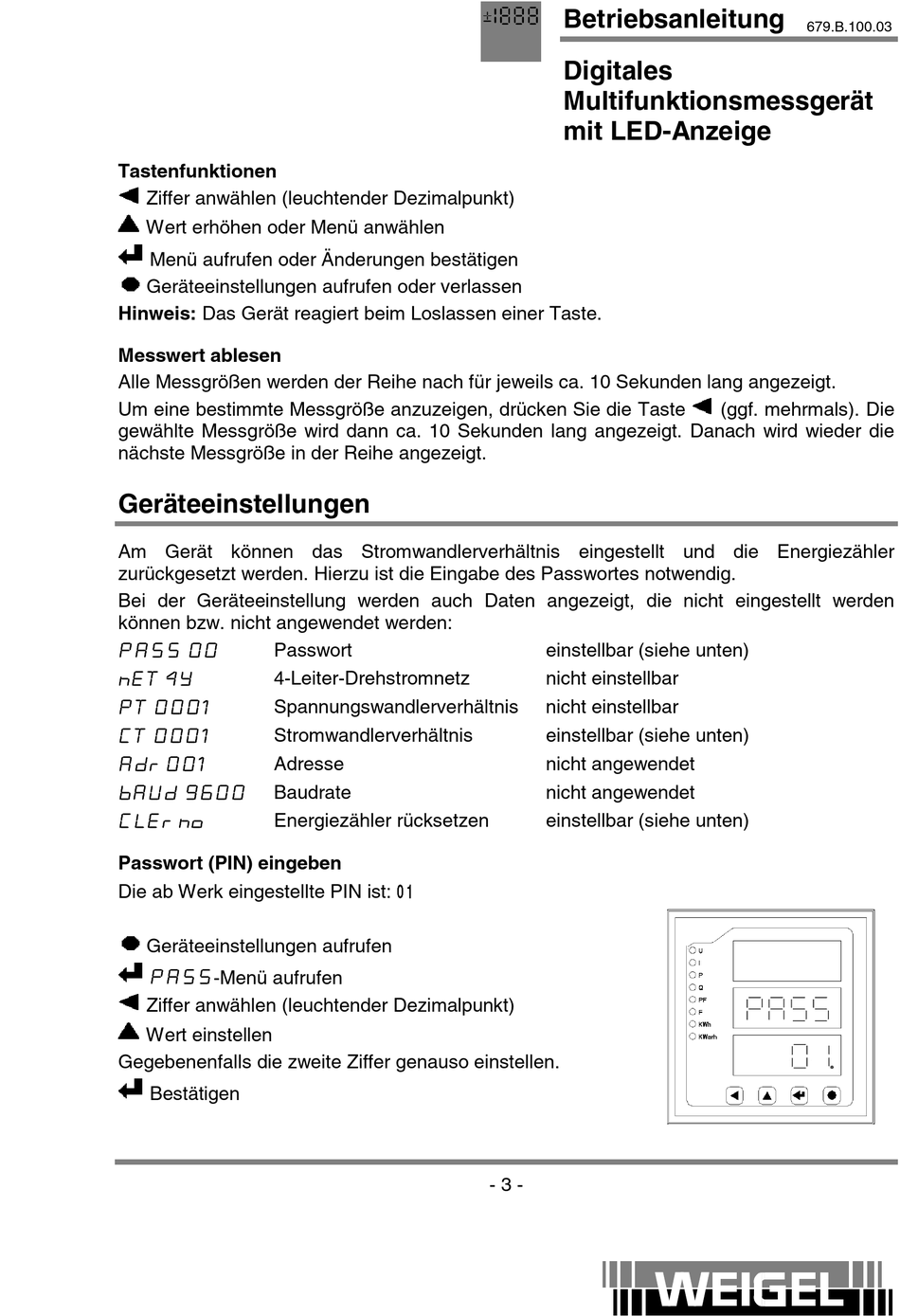

Betriebsanleitung
Digitales
Multifunktionsmessgerät
mit LED-Anzeige
einstellbar (siehe unten)
nicht einstellbar
nicht einstellbar
einstellbar (siehe unten)
nicht angewendet
nicht angewendet
einstellbar (siehe unten)
- 3 -
679.B.100.03
(ggf. mehrmals). Die
