WPM 735 E
WPM 735 P
Inhalt
1.
Sicherheitshinweise...................................................................................................2
2.
Allgemeines...............................................................................................................3
3.
Abmessungen ...........................................................................................................4
4.
Anschluss..................................................................................................................5
4.1. Anschlussbilder .........................................................................................................5
4.2. Klemmenbelegung ....................................................................................................6
4.3. Gerät einbauen und anschließen...............................................................................7
5.
Anzeige und Tasten ..................................................................................................8
5.1. LCD-Display ..............................................................................................................8
5.2. Tastenfunktionen.......................................................................................................8
6.
Messwerte anzeigen..................................................................................................9
6.1. Abfrage der Echtzeitwerte .........................................................................................9
6.2. 4-Quadranten-Messung und Anzeige ...................................................................... 10
6.3. Abfrage der Energiewerte........................................................................................ 10
7.
Berechnungsmethoden ........................................................................................... 12
7.1. Bedarf ..................................................................................................................... 12
7.2. Energien.................................................................................................................. 12
7.3. Oberwellen .............................................................................................................. 12

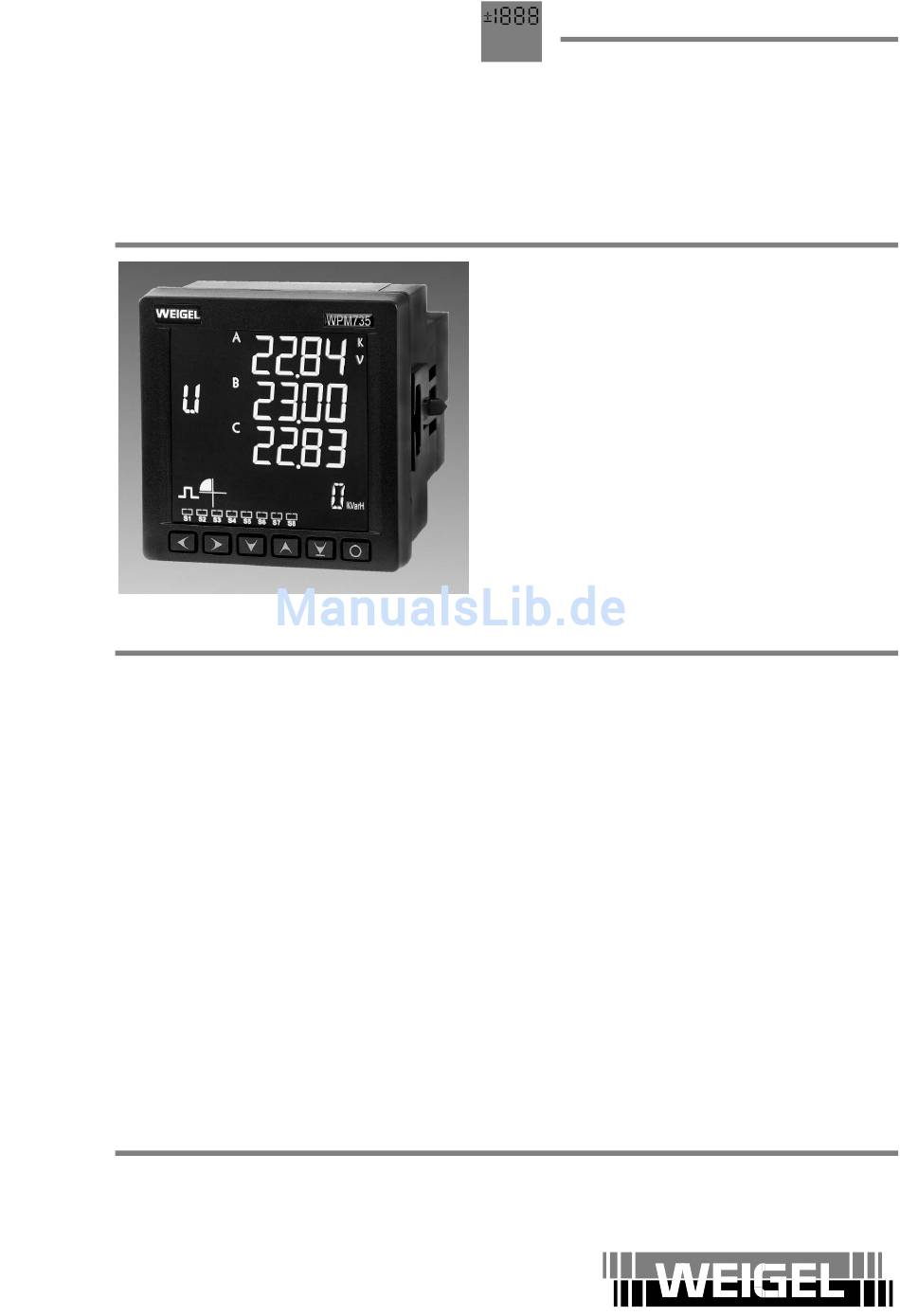

Betriebsanleitung
Digitales
Multifunktionsmessgerät
mit LCD-Display
- 1 -
679.B.120.03
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weigel WPM 735 E
Inhaltszusammenfassung für Weigel WPM 735 E
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display WPM 735 E WPM 735 P Inhalt Sicherheitshinweise....................2 Allgemeines.......................3 Abmessungen ......................4 Anschluss........................5 4.1. Anschlussbilder ......................5 4.2. Klemmenbelegung ....................6 4.3. Gerät einbauen und anschließen................7 Anzeige und Tasten ....................8 5.1. LCD-Display ......................8 5.2. Tastenfunktionen.......................8 Messwerte anzeigen....................9 6.1. -
Seite 2: Sicherheitshinweise
• Legen Sie an das Gerät nur korrekte Betriebsspannungen an (siehe Typenschild auf dem Gerät). Eine Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen führen. Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... -
Seite 3: Allgemeines
Messwerten sowie Minimal- und Maximalwerte können am Display abgelesen oder per Software ausgelesen werden. WPM 735 Grundgerät Anbaumodul Seitenansicht Rückseitenansicht Rückseitenansicht Hinweis: Bei WPM 735 E und WPM 735 P sowie bei Sonderausführungen sind das Anbaumodul und dessen Anschlussbelegung unterschiedlich! - 3 -... -
Seite 4: Abmessungen
3. Abmessungen Anbau- modul Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de e-mail: vertrieb@weigel-messgeraete.de... -
Seite 5: Anschluss
Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display 4. Anschluss Der Anschluss des WPM 735 erfolgt über 3 steckbare Schraubklemmleisten zur Erleichterung der Montage und Wartung vor Ort. Die Klemmleiste mit den Strom- anschlüssen (oben am Gerät) kann zur Vermeidung von gefährlichen Induktions- spannungen bei offenen Klemmen mit... -
Seite 6: Klemmenbelegung
Spannung L2 Strom L1 nicht verbunden Strom L1 Spannung L1 Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... -
Seite 7: Gerät Einbauen Und Anschließen
Statuseingang 1 nicht verbunden nicht verbunden nicht verbunden Hinweise zu WPM 735 E Hinweis zu WPM 735 P • Für die Statuseingänge sind externe • Beim letzten Gerät der PROFIBUS-Kette Schaltkontakte erforderlich. sind die Klemmen 29 mit 30 sowie 31 mit 32 zu verbinden. -
Seite 8: Anzeige Und Tasten
E: Einheiten der Echtzeitwerte WPM735 WEIGEL F: Kommunikation G: Energiewerte und Programmierung H: Energieeinheit J: Tasten K: Statuseingänge (nur WPM 735 E) Unbal L: Impulsausgänge (nur WPM 735 E) M: Quadranten für Energie N: SOE-Funktion/Programmiermenü O: Programmierung P: Echtzeitmessgröße Q: Ungleiche Belastung... -
Seite 9: Messwerte Anzeigen
Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display 6. Messwerte anzeigen 6.1. Abfrage der Echtzeitwerte Die gemessenen Echtzeitwerte sind über ein Hauptmenü und Untermenüs abrufbar. ♦ Drücken Sie eine dieser Tasten (Ab) (Auf) zum Blättern im Hauptmenü. • Drücken Sie eine dieser Tasten (Zurück) (Vor) zum Blättern in den Untermenüs. -
Seite 10: 4-Quadranten-Messung Und Anzeige
Jeweils ein Energiewert kann zusätzlich zur aktuellen Anzeige der Echzeitwerte angezeigt werden. ♦ Bei beliebiger Anzeige von Echtzeitwerten, drücken Sie die Taste , ggf. mehrfach. Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... - Seite 11 Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display Folgende Werte werden der Reihe nach angezeigt: Anzeige Einheit Anzeige Energiewert und Sonstiges Bezug Wirkenergie induktiv Abgabe Wirkenergie kapazitiv Abgabe Wirkenergie induktiv Bezug Wirkenergie kapazitiv kVarh Bezug Blindenergie induktiv kVarh Abgabe Blindenergie kapazitiv kVarh Abgabe Blindenergie induktiv kVarh Bezug Blindenergie kapazitiv...
-
Seite 12: Berechnungsmethoden
Der Gesamtklirrfaktor THD ist der Anteil der Oberwellen ohne Grundschwingung und wird wie folgt berechnet: ∑ Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... -
Seite 13: Gerät Programmieren
Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display Der K-Faktor wird wie folgt berechnet: ∑ × ∑ : Harmonische : Prozentsatz des Effektivwertes der Oberwelle zur Grundschwingung : Höchste Harmonische, hier 31 Hinweise: • Jede Oberwelle und der THD kann vom Display abgelesen und über die Schnittstelle ausgelesen werden. -
Seite 14: Allgemeine Programmiermenüs
CODE Passworteingabe 0 ... 99 1 ist das vorgegebene Passwort. Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... -
Seite 15: Produktspezifische Programmiermenüs
Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display 8.3. Produktspezifische Programmiermenüs Menü Erklärung Wertebereich Hinweise P1-ob nULL Auf dem Impulsausgang für keine Wirkenergie ausgegebene importierte Wirkenergie Energiewerte exportierte Wirkenergie P2-ob nULL keine Auf dem Impulsausgang für Blindenergie ausgegebene importierte Blindenergie Energiewerte exportierte Blindenergie P-NUM Höhere Werte können Impulsgewicht... -
Seite 16: Statuseingänge
9. Statuseingänge WPM 735 E verfügt über 8 Statuseingänge, die z.B. Schaltstellungen erfassen können. Das Gerät stellt eine Versorgung von 30 V bereit. Externe Schaltkontakte können direkt angeschlossen werden. Hinweis: Da das Gerät eine interne Versorgung bereit stellt, darf keine externe Versorgung angeschlossen werden. -
Seite 17: Analogausgang
Es ist abhängig vom Stromwandlerverhältnis CT und Spannungswandlerverhältnis PT, d.h. bei 1 kWh/kvarh x CT x PT wird die eingestellte Impulszahl ausgegeben. 11. Analogausgang WPM 735 E verfügt über einen Analogausgang 4-20 mA, dem eine Messgröße zugeordnet werden kann. (Programmierung siehe 8.3.) Die Bürde sollte 500 Ohm nicht überschreiten. - Seite 18 : Skalierungsfaktor im Bereich von 1 bis 10 (Voreinstellung: 1) CT: Stromwandlerverh ltnis PT: Spannungswandlerverh ltnis Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94...
-
Seite 19: Ereignisaufzeichnung Soe
Multifunktionsmessgerät mit LCD-Display 12. Ereignisaufzeichnung SOE WPM 735 E kann bis zu 50 Ereignisse aufzeichnen (SOE). Die Aufzeichnungen bleiben länger als 10 Jahre erhalten. Die SOE-Aufzeichnungsfunktion kann Schalterstellungen erfassen. Bei Auftritt eines Ereignisses zeichnet das Gerät automatisch die Art des Ereignisses auf, z.B. Schließen des Kontakts 1. -
Seite 20: Fehlerbehebung
Ströme überprüfen Reihenfolge Stromwandleranschlüsse prüfen Kein Unterschied Betriebsspannung für Externe Schalter überprüfen zwischen Ein und Aus Ein/Aus nicht Externen Anschluss überprüfen (nur WPM 735 E) korrekt Analogausgang Kein Signal Einstellungen Analogausgangs ist auf "nULL" oder Analogausgang (nur falsche Mess- prüfen. -
Seite 21: Digitales Multifunktionsmessgerät Mit Lcd-Display
Betriebsanleitung 679.B.120.03 Digitales Multifunktionsmessgerät mit LCD-Display Prüfen, ob die Geräteadresse korrekt Die Geräteadresse ist eingestellt ist und ob auf dem selben falsch eingestellt. Bus für mehrere Geräte mit gleicher Adresse sind Baud-Rate Baud-Rate überprüfen falsch eingestellt. Die Leitung ist nicht Keine Kommunikation Prüfen, ob nur am letzten Gerät ein mit dem Gerät...
