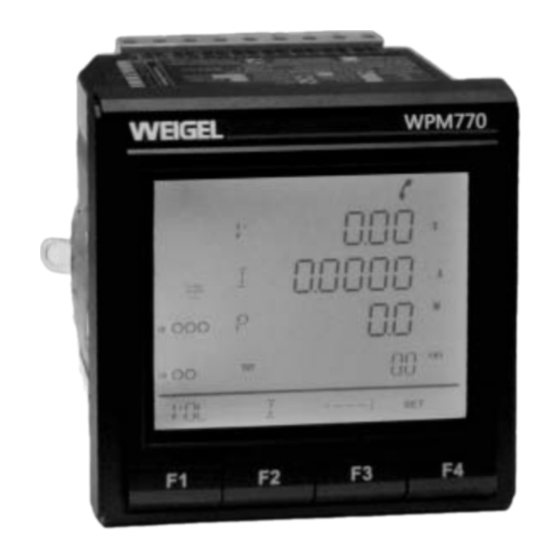

- Seite 1 Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen WPM 770 - 1 -...
-
Seite 2: Inhaltsverzeichnis
4.2.4. Anschluss der Statuseingänge................11 4.2.5. Anschluss der Relaisausgänge................11 4.3. Anschluss Optionsmodule..................12 4.3.1 Klemmenbelegung Optionsmodule ................12 4.3.2. WPM 770-EP: 2 Impulsausgänge .................12 4.3.3. WPM770–S: 4 weitere Statuseingänge..............13 4.3.4. WPM770–R: 2 weitere Relaisausgänge..............13 4.3.5. WPM770–AO: 2 Analogausgänge .................14 4.3.6. WPM770–AI: 2 Analogeingänge ................14 4.4. - Seite 3 Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 7.5. Spannungsungleichheit.................... 23 Messwerte anzeigen ....................24 8.1. Anzeige nach dem Einschalten ................24 8.2. Menüübersicht Messwerteanzeige ................25 8.3. Anzeige der Spannungen (VOL) ................27 8.4. Anzeige der Ströme (I) .................... 29 8.5.
-
Seite 4: Sicherheitshinweise
Eine Nichtbeachtung dieser Vorsichtsmaßnahmen kann zu schweren Verletzungen führen. Allgemeines WPM 770 ist ein multifunktionales Leistungsmessgerät, das Datenaufnahme und Steuerungsfunktionen in einem Gerät integriert. Es kann eine Reihe von Messgeräten, Messumformer und andere Komponenten ersetzen. • Echtzeit - Echt-Effektivwertmessung: Spannungen Phase- Null und Phase -Phase der 3 Phasen und Mittelwert, max./min. - Seite 5 • Alarme für obere und untere Grenzwerte • 2 Relaisausgänge und 3 Statuseingänge • RS485- Schnittstelle (Modbus -RTU) WPM 770 kann mit bis zu drei Optionsmodulen ausgestattet werden: • WPM 770-- - EP Optionsmodul 2 Impulsausgänge (maximal 1 Modul pro Grundgerät) •...
-
Seite 6: Abmessungen
Stromwandler kurzgeschlossen sind. ♦ Schieben Sie das Gerät in den Schalttafelausschnitt. ♦ Fixieren Sie das Gerät mit den beiden Kunststoffclips. Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... -
Seite 7: Anschluss Grundgerät
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen ♦ Schließen Sie das Gerät gemäß Klemmenbelegung an (siehe auch Aufdruck auf dem Gerät). ♦ Stecken Sie die Klemmleisten in das Gerät und sichern Sie die Klemmleisten mit den zwei Schrauben. 4.2. Anschluss Grundgerät 4.2.1. -
Seite 8: Anschluss An Das Netz
4.2.2. Anschluss an das Netz Vierleiter-Drehstromnetz, 3 Stromwandler, Spannung direktmessend Dreileiter-Drehstromnetz, 3 Stromwandler Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... - Seite 9 Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen Dreileiter-Drehstromnetz, 2 Stromwandler Hinweis: Die Ströme und Leistungen werden in 4 Quadranten gemessen. Beachten Sie die Phasenfolge der Spannungs- und Stromanschlüsse. Bei nicht korrektem Anschluss werden die Ströme, Leistungen und Energien falsch angezeigt! - 9 -...
-
Seite 10: Anschluss Der Rs485-Schnittstelle
Maximal 32 Geräte können an einem RS485-Bus angeschlossen werden. Ohne Repeater darf der Bus maximal 1200 m lang sein. Die RS485-Klemmen des WPM 770 sind gegen 230 V für max. 5 min geschützt. Die Eingänge brennen nicht durch und nach dem Wiedereinschalten ist die Schnittstelle wieder funktionsfähig. -
Seite 11: Anschluss Der Statuseingänge
Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 4.2.4. Anschluss der Statuseingänge WPM 770 verfügt über 3 digitale Statuseingänge, die z.B. Schaltstellungen erfassen können. Die Statuseingänge müssen über Schaltkontakte und einer externen Versorung 80 ... 265 V AC verschaltet werden. externe WPM 770 Versorgung 4.2.5. -
Seite 12: Anschluss Optionsmodule
4.3. Anschluss Optionsmodule 4.3.1 Klemmenbelegung Optionsmodule 4.3.2. WPM 770-EP: 2 Impulsausgänge Klemme Beschreibung EX P1+ Impulsausgang für Wirkenergie + EX P1– Impulsausgang für Wirkenergie – nicht verbunden EX P2+ Impulsausgang für Blindenergie + EX P2– Impulsausgang für Blindenergie – WPM770–EP verfügt über zwei Impulsausgänge für Wirkenergie und für Blindenergie. -
Seite 13: Wpm770-S: 4 Weitere Statuseingänge
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 4.3.3. WPM770–S: 4 weitere Statuseingänge Klemme Beschreibung EX S4(S8) Statuseingang 4 (bzw. 8) + EX S5(S9) Statuseingang 5 (bzw. 9) + EX S6(S10) Statuseingang 6 (bzw. 10) + EX S7(S11) Statuseingang 7 (bzw. 11) + EX SG Statuseingang Masse Siehe 4.2.4. -
Seite 14: Wpm770-Ao: 2 Analogausgänge
EX AI2 Analogeingang 2 + EX AG Analogeingang 2 – Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... -
Seite 15: Wpm770-M: Speichermodul
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 4.4. WPM770–M: Speichermodul 4.4.1. Funktionsbeschreibung Das Speichermodul arbeitet mit dem WPM770 Grundgerät und speichert die gemessenen Daten regelmäßig (Interval: 5 min). Der Speicherzyklus beträgt ein Jahr. Folgende Parameter werden gespeichert: • Spannungen 3-phasig •... -
Seite 16: Anzeigen Und Tasten
= induktiv Hinweis: Die Hintergrundbeleuchtung des Displays leuchtet bei Tastendruck. Wird keine Taste gedrückt, dann erlischt die Beleuchtung nach ca. 35 s Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39... -
Seite 17: Tasten Und Tastenfunktionen
Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 5.2. Tasten und Tastenfunktionen WPM 770 verfügt über vier Tasten F1 bis F4. Damit können die Messwerte angezeigt und Einstellungen vorgenommen werden. Im Display wird die Tastenfunktion angezeigt. Tastenfunktion Beschreibung Menü Entsprechendes Menü aufrufen... -
Seite 18: Messungen
Bei Ausfall von L1 und L3 wird die Frequenz an der Spannung L2 gemessen. 6.6. Energien WPM 770 misst die Energien bidirektional in 4 Quadranten. Die Polarität der Wirk- und Blindenergien (Bezug/Abgabe, induktiv/kapazitiv) entspricht der der Leistungen gemäß den IEC-Standards. -
Seite 19: Bedarf
Optionsmodulen 6.7. Bedarf WPM 770 berechnet den Bedarf für die Ströme der 3 Phasen sowie für die gesamte Wirk-, Blind- und Scheinleistung. WPM 770 unterstützt zwei Berechnungsmethoden: fest und gleitend Die Bedarfszeit ist programmierbar auf 5 min, 10 min, 15 min, 30 min oder 60 min. -
Seite 20: Phasenfolge
Die Bedarfswerte werden im Display angezeigt und können über RS485 ausgelesen werden. 6.8. Phasenfolge WPM 770 ermittelt die Phasenfolge und zeigt sie direkt bei der Anzeige der Spannungen (VOL) an. Beispiele: Bei L3 liegt die falsche Korrekte Phasenfolge Phasen L1 und L2 sind... -
Seite 21: Qualitätsanalyse
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen Qualitätsanalyse 7.1. Übersicht Folgende Werte zur Beurteilung der Spannungs-, Strom-, Leistungs- und Energiequalität werden in der Genauigkeitsklasse B berechnet: Größe Parameter Bereich Oberwellen Gesamtklirrfaktor THD der Phasenspannungen 0 ... 100% (THD) TOHD der Phasenspannungen 0 ... -
Seite 22: Oberwellen
7.2. Oberwellen WPM 770 bietet Oberwellenanalyse bis zur 31. Harmonischen, sowie die Berechnung des Gesamtklirrfaktors (THD = Total Harmonic Distortion), des K-Faktors und des Crest- Faktors. Der Gesamtklirrfaktor THD ist der Anteil der Oberwellen ohne Grundschwingung und wird wie folgt berechnet: Σ... -
Seite 23: Frequenzabweichung
Die Nennfrequenz kann über die RS485-Schnittstelle auf 50 Hz oder 60 Hz eingestellt werden. WPM 770 zeichnet 30 Frequenzabweichungen auf, die einen programmierbaren Grenzwert überschreiten. Im Falle einer Grenzwertüberschreitung wird das Ereignis mit einem Zeitstempel, der Dauer und der maximalen Abweichung aufgezeichnet. -
Seite 24: Messwerte Anzeigen
ENERGY: Energien EQ: Oberwellen DMD: Bedarf weitere Menüs von Optionsmodulen SET : Einstellungen Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... -
Seite 25: Menüübersicht Messwerteanzeige
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 8.2. Menüübersicht Messwerteanzeige Menü Beschreibung Spannungen Spannungen Phase-Neutral und Mittelwert Spannungen Phase-Phase und Mittelwert UNBAL Phasenungleichheit positiv (U-2), negativ (U-1), neutral (U-0), Verhältnis Maximalspannungen Ph-N oder Ph-Ph und Zeitstempel Minimalspannungen Ph-N oder Ph-Ph und Zeitstempel Aufzeichnung der Spannungsabweichungen Ströme Neutralstrom... - Seite 26 Maximaler Bedarf für Wirkleistung und Zeitstempel Maximaler Bedarf für Blindleistung und Zeitstempel Maximaler Bedarf für Scheinleistung und Zeitstempel Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94...
-
Seite 27: Anzeige Der Spannungen (Vol)
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 8.3. Anzeige der Spannungen (VOL) ♦ Taste F1 einmal drücken. Spannung L1 Spannung L2 Spannung L3 Mittelwert Spannungen Phase-Neutral Menü/Tastenfunktion: (Auswahl mit -- -- -- -- { ) L-N: Spannungen Phase-Neutral und Mittelwert L-L: Spannungen Phase-Phase und Mittelwert UNBAL: Phasenungleichheit positiv (U-2), negativ (U-1), neutral (U-0), Verhältnis MAX: Maximalspannungen Ph-N oder Ph-Ph und Zeitstempel... - Seite 28 Menü/Tastenfunktion: UP: Vorheriges Ereignis DOWN: Nächstes Ereignis START: Beginn des Ereignisses END: Ende des Ereignisses Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94...
-
Seite 29: Anzeige Der Ströme (I)
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 8.4. Anzeige der Ströme (I) Strom L1 Strom L2 Strom L3 Mittlerer Strom Menü/Tastenfunktion: I-0: Neutralstrom MAX: Maximalströme und Zeitstempel MIN: Minimalströme und Zeitstempel - 29 -... -
Seite 30: Anzeige Der Frequenz (Fre)
Menü/Tastenfunktion: UP: Vorheriges Ereignis DOWN: Nächstes Ereignis START: Beginn des Ereignisses END: Ende des Ereignisses Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... -
Seite 31: Anzeige Der Leistungen (Power)
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 8.6. Anzeige der Leistungen (POWER) Menü/Tastenfunktion: (Auswahl mit -- -- -- -- { ) P: Wirkleistungen pro Phase und Gesamt Q: Blindleistungen pro Phase und Gesamt S: Scheinleistungen pro Phase und Gesamt PF: Leistungsfaktor pro Phase und Gesamt Anzeige der Wirkleistungen: Gesamt... -
Seite 32: Anzeige Der Energien (Energy)
TOU: Bezug (IN) und Abgabe (OUT) Wirk- und Blindenergien in den Tarifen 1 - 4 Beispielanzeige der bezogenen Wirkenergie in Phase L1 (KWH A-IN) Beispielanzeige der bezogenen Wirkenergie in Tarif 1 (TOU I IN KWH) Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39... - Seite 33 Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 4-Quadranten-Messung und Anzeige der Energien Anzeige Einheit Anzeige Energiewert Bezug Wirkenergie induktiv Abgabe Wirkenergie kapazitiv Abgabe Wirkenergie induktiv Bezug Wirkenergie kapazitiv kVarh Bezug Blindenergie induktiv kVarh Abgabe Blindenergie kapazitiv kVarh Abgabe Blindenergie induktiv kVarh Bezug Blindenergie kapazitiv Bezug Energie induktiv und kapazitiv...
-
Seite 34: Anzeige Der Oberwellen (Eq)
K-FAC: K-Faktor der Spannungen für L1, L2, L3 ENRGY: 1. bis 13. Oberwelle der Wirkenergie Beispielanzeige Gesamtklirrfaktor Spannungen Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... - Seite 35 Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen Beispielanzeige 2. Oberwelle Spannungen in % Beispielanzeige Effektivwert 0. Oberwelle Spannungen Beispielanzeige Crest-Faktor Spannungen - 35 -...
- Seite 36 Beispielanzeige K-Faktor Spannungen Beispielanzeige 1. Oberwelle Wirkenergie Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de e-mail: vertrieb@weigel-messgeraete.de...
-
Seite 37: Anzeige Der Bedarfswerte (Dmd)
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 8.9. Anzeige der Bedarfswerte (DMD) Menü/Tastenfunktion: (Auswahl mit -- -- -- -- { ) IA: Maximaler Bedarf für Strom L1 und Zeitstempel IB: Maximaler Bedarf für Strom L2 und Zeitstempel IC: Maximaler Bedarf für Strom L3 und Zeitstempel P: Maximaler Bedarf für Wirkleistung und Zeitstempel Q: Maximaler Bedarf für Blindleistung und Zeitstempel S: Maximaler Bedarf für Scheinleistung und Zeitstempel... -
Seite 38: Anzeige Der Analogeingänge (Analog In) - Nur Mit Wpm770-Ai
CLEAR: Daten löschen RELAY: Relais-Einstellungen weitere Menüs von Optionsmodulen LIMIT: Grenzwerteinstellungen ERROR: Fehleraufzeichnung Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... -
Seite 39: Kennzahl (Pin) Eingeben
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 9.2. Kennzahl (PIN) eingeben Zum Ändern der Programmierung muss die Kennzahl (PIN) eingegeben werden. CODE wird angezeigt. ♦ Drücken Sie die Taste F3 . ♦ Geben Sie die korrekte PIN ein: Standard-PIN: 0001 Super-PIN: 2011 UP : Wert erhöhen LEFT : Ziffer links anwählen (aktive Ziffer blinkt) -
Seite 40: Menüübersicht Programmierung
S N : Seriennummer Ex - M Angeflanschte optionale Module (1 bis 3): nuLL : keines PULSE : WPM 770–EP Optionsmodul 2 Impulsausgänge Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39... - Seite 41 DO : WPM 770–R Optionsmodul 2 weitere Relaisausgänge M 8MB : WPM 770–M Optionsmodul Speichermodul 8 MB AO : WPM 770–AO Optionsmodul 2 Analogausgänge 4 ... 20 mA AI : WPM 770–AI Optionsmodul 2 Analogeingänge 4 ... 20 mA PROFI : WPM 770–P Optionsmodul Profibus Schnittstelle BACNE : WPM 770–BA Optionsmodul BACnet Schnittstelle...
- Seite 42 ) auf Anfrage ) Ein anderer Wert kann eingestellt werden, wird aber nicht übernommen, falls vom Gerät nicht unterstützt. Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94...
-
Seite 43: Rs485-Einstellungen (Com)
9.7. Relais-Einstellungen (RELAY) Menü Erklärung Einstellungen Relaisausgang 1 Einstellungen Relaisausgang 2 Einstellungen Relaisausgang 3 (nur mit WPM 770–R ) Einstellungen Relaisausgang 4 (nur mit WPM 770–R ) jeweils: MODE Schaltmodus Lo : Lokal: Relais reagiert auf den programmierten internen Grenzwert. - Seite 44 BACK Verzögerungszeit 0 ... 99 s (nur bei Einstellung rE Remote) 0 bedeutet, dass das Relais nicht zurück fällt. Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94...
-
Seite 45: Einstellungen Für Analogausgänge (Ao) - Nur Mit Wpm770-Ao
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen Hinweis: Wenn der eingestellte Grenzwert außerhalb des Messbereichs liegt, dann wird der Grenzwert vom Gerät ignoriert. Beispiel: Der Messbereich für Frequenz ist 45 ... 65 Hz. • Bei Nennfrequenz 50 Hz: Grenzwertbereich 90 ... 120% •... - Seite 46 Ist die Messgröße für den Analogausgang Frequenz ( F ) oder Gesamtleistung ( P , q ) eingestellt, dann ist immer λ Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39...
-
Seite 47: Grenzwerteinstellungen (Limit)
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen 9.9. Grenzwerteinstellungen (LIMIT) Menü Erklärung Grenzwert für Frequenzabweichung 0 ... 10,00 Hz Grenzwert für Spannungsabweichung 0 ... 100,00% UNBAL Grenzwert für Spannungsungleichheit 0 ... 100,00% 9.10. Fehleraufzeichnung (ERROR) Menü Erklärung Lesefehler Festspeicher Schreibfehler Festspeicher Lesefehler flüchtiger Speicher Schreibfehler flüchtiger Speicher... -
Seite 48: Energiezählung Und Tarife
10. Energiezählung und Tarife 10.1. Energiezählung WPM 770 berechnet den Energiefluss in 4 Quadranten mit mehreren Tarifen und zeichnet dies auf. Die Energien werden ab dem ersten Einschalten des Geräts gezählt. Die Energien können mit den Tasten oder über die RS485-Schnittstelle auf Null zurückgesetzt werden. - Seite 49 Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen Es gibt zwei Modi für die Tarife: nach Datum und nach Feiertagen • Im Modus nach Datum wird das Jahr (365 Tage) in zwei Abschnitte geteilt. • Im Modus nach Feiertagen werden die Tage als Werktage und als Feiertage klassifiziert. Werktage sind Montag bis Freitag, Feiertage sind Samstag und Sonntag.
-
Seite 50: Ereignisaufzeichnung
11. Ereignisaufzeichnung WPM 770 zeichnet 100 Fehlerereignisse und je 30 Grenzwertüberschreitungen von Frequenz, Spannung und Spannungsungleichheit auf. Zusätzlich stellt das WPM 770 Maximalwerte des Bedarfs und die Maximal- und Minimalwerte des Verbrauchs zur Verfügung. 11.1. Relaisschaltereignisse WPM 770 kann die Schaltereignisse und Relaisschaltzustände (EIN/AUS) aufzeichnen. -
Seite 51: Spannungsungleichheiten
Beispiel: 2013-07-23 17:05:25 - 2013-07-23 17:28:35, Spannungsungleichheit, max. 24% 11.5. Maximaler Bedarf WPM 770 zeichnet den maximalen Bedarf für die Ströme der 3 Phasen und die gesamte Wirk-, Blind- und Scheinleistung auf. Wenn der momentane Bedarf den aufgezeichneten maximalen Bedarf überschreitet, wird der neue maximale Bedarf mit Zeitstempel aufgezeichnet. -
Seite 52: Fehlerbehebung
Messgröße Programmierung überprüfen. Impulsausgang (nur oder falsches Impuls- mit WPM 770-EP ) gewicht eingestellt Weigel Meßgeräte GmbH Postfach 720 154 90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 90441 Nürnberg Telefax: 0911 / 4 23 47–39 Vertrieb: Telefon: 0911 / 4 23 47–94... -
Seite 53: Technische Daten
Betriebsanleitung 679.B.140.04 Digitales Multifunktionsmessgerät mit LCD-Display und Optionsmodulen Prüfen, ob die Geräteadresse korrekt Die Geräteadresse ist eingestellt ist und ob auf dem selben falsch eingestellt. Bus für mehrere Geräte mit gleicher Adresse sind. Baud-Rate Baud-Rate überprüfen. falsch eingestellt. Keine Kommunikation Die Leitung ist nicht Prüfen, ob nur am letzten Gerät ein mit dem Gerät...
