Anschluss

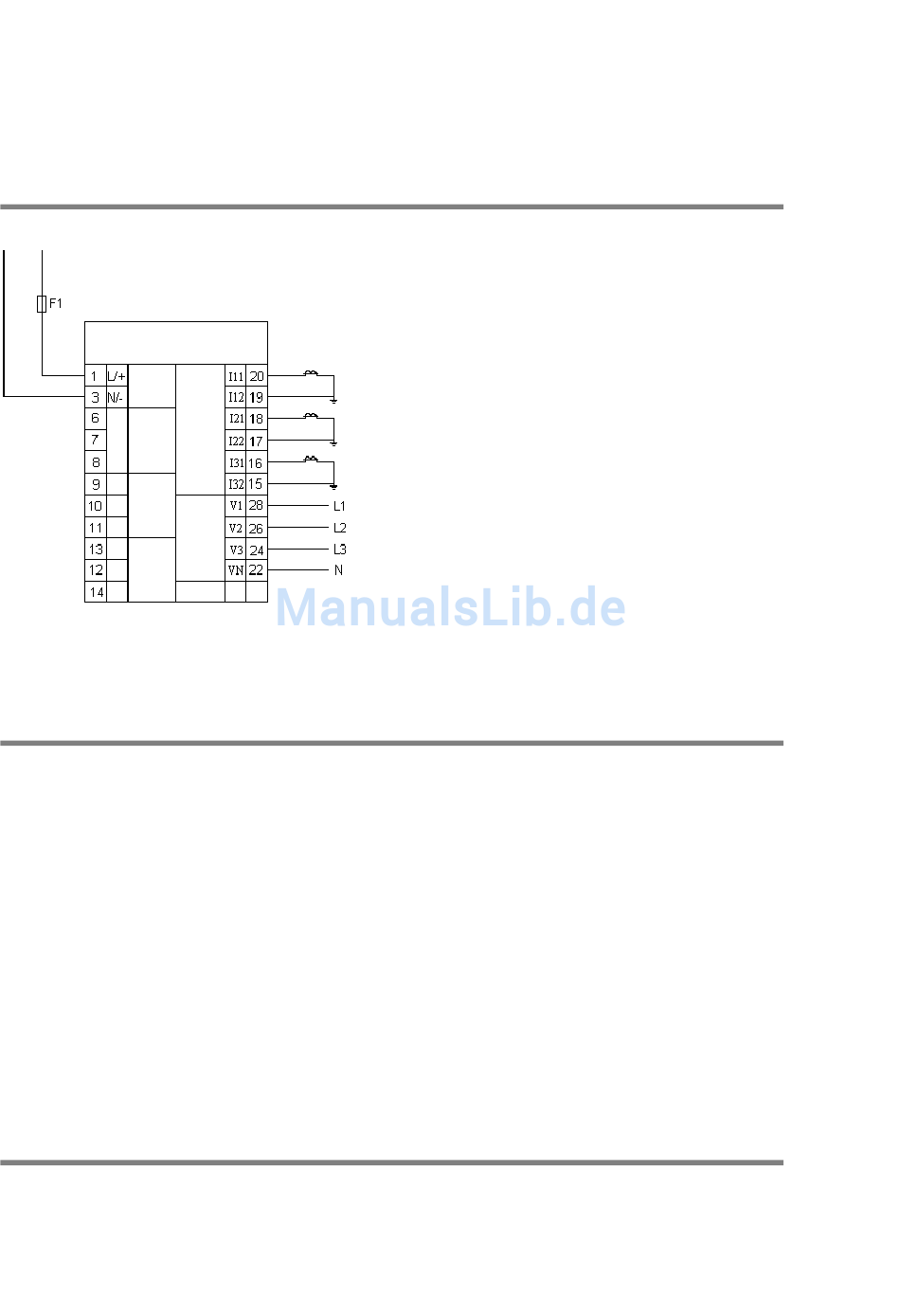

Anschlussbild WPM 600B-Z
Hilfsenergie mit
Sicherung 0,5 A
Vierleiter-Drehstromnetz
Schließen Sie das Gerät gemäß Klemmenbelegung an (siehe Datenblatt und Typenschild
auf dem Gerät).
Anzeige und Bedienung
Display
Das Gerät verfügt über drei 4-stellige 7-Segment-LED-Displays, die der Reihe nach jeweils
die Messwerte für die Phasen L1, L2 und L3 anzeigen.
Die leuchtende LED zeigt an, welche Messgröße gerade angezeigt wird:
• U (V)
• I (A)
• P (kW)
• Q (kvar)
• PF
• F (Hz)
• E
(kWh)
P
• E
(kvarh)
Q
Hinweis: Die angezeigte Energie ist die importierte Energie.
Liegt ein Messwert nicht mehr im Anzeigebereich, wird OVER angezeigt.
