WPM 735 E
WPM 735 P
Kommunikationsprotokoll
Inhalt
1.
Übersicht...................................................................................................................2
2.
Fehlerverhalten .........................................................................................................2
3.
Register lesen ...........................................................................................................3
4.
Register schreiben ....................................................................................................3
5.
Beschreibung der Datentypen ...................................................................................4
6.
Berechnungsfaktoren ................................................................................................4
7.
Übertragene Werte und Messwerte ...........................................................................4
8.
Liste der universellen Datenregister ..........................................................................5
9.
Liste der Register für Echtzeitmesswerte...................................................................7
10. Liste der Register für Energiezähler ..........................................................................9
11. Liste der Register für Bedarf.................................................................................... 11
12. Liste der Register für Oberwellen ............................................................................ 13
13. Liste der Register für max./min. Echtzeitmesswerte................................................. 14
14. Liste der Register für SOE und Datum/Uhrzeit ........................................................ 16
15. Liste der Register für die Konfiguration.................................................................... 17
16. Liste der Register für das Setzen der Energiezählerstände ..................................... 19

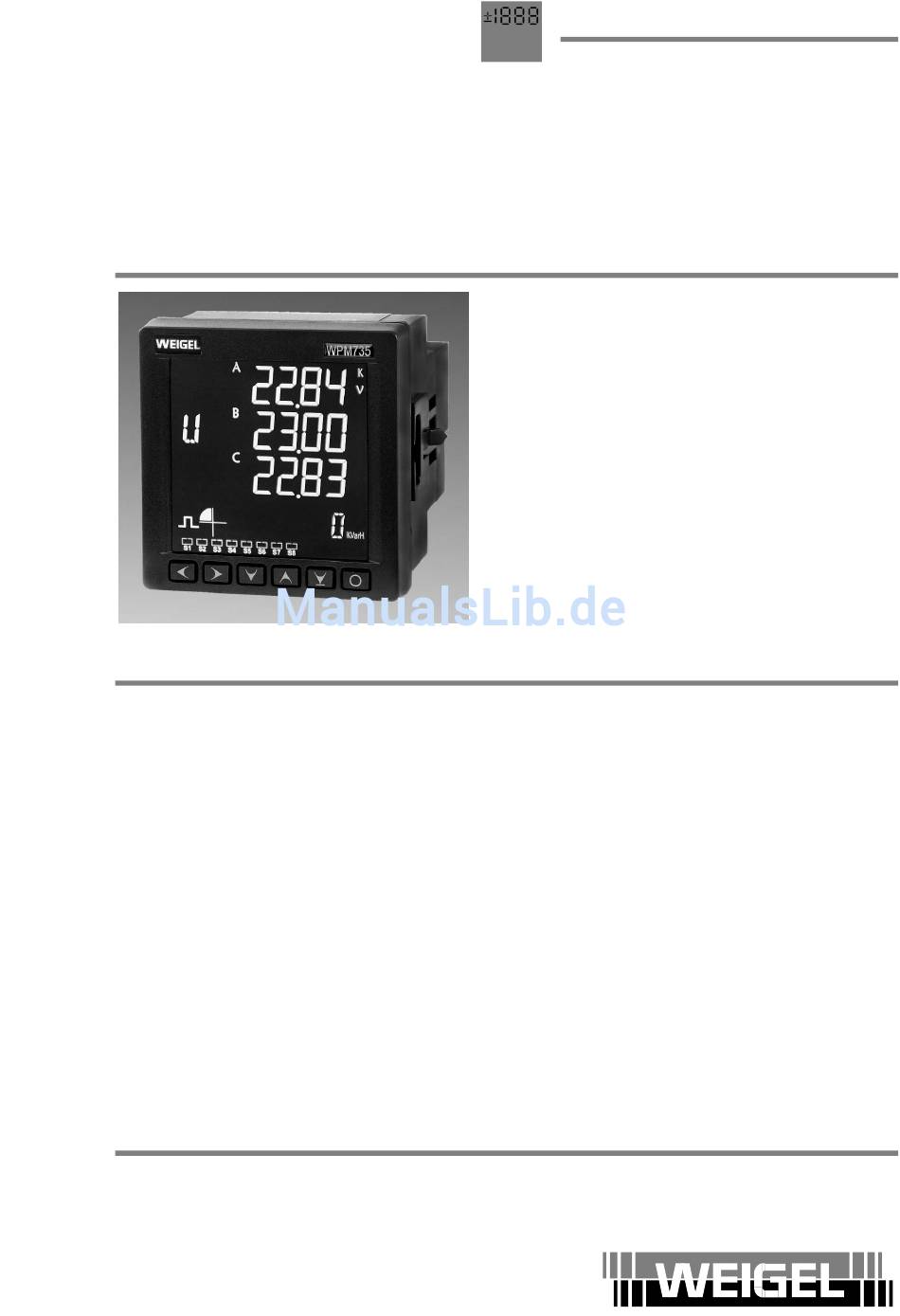

Betriebsanleitung
Digitales
Multifunktionsmessgerät
mit LCD-Display:
RS485 MODBUS
- 1 -
679.B.220.01
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Weigel WPM 735 E
Inhaltszusammenfassung für Weigel WPM 735 E
-
Seite 1: Inhaltsverzeichnis
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS WPM 735 E WPM 735 P Kommunikationsprotokoll Inhalt Übersicht........................2 Fehlerverhalten ......................2 Register lesen ......................3 Register schreiben ....................3 Beschreibung der Datentypen ...................4 Berechnungsfaktoren ....................4 Übertragene Werte und Messwerte ................4 Liste der universellen Datenregister ................5 Liste der Register für Echtzeitmesswerte..............7... -
Seite 2: Übersicht
Fehlercodes sind in der folgenden Tabelle angeführt: Fehlercode Beschreibung Illegaler Befehlscode wurde empfangen. Illegales Register oder überlange Daten wurden empfangen. WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94... -
Seite 3: Register Lesen
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS Register lesen Der Befehlscode ist 03H. Der Master kann die Werte eines oder mehrerer Register auslesen. Das Abfragen nicht existierender Register liefert den Wert 0. Format für Register lesen Format für Antwort (Master ! WPM 735) (WPM 735 ! Master) Geräteadresse... -
Seite 4: Beschreibung Der Datentypen
Übertragener Wert * Gesamtleistung Sekundärseitig Berechnungsfaktor * PT * CT Leistungsbedarf WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... -
Seite 5: Liste Der Universellen Datenregister
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS Die Verwendung der sekundärseitigen Werte gewährleistet die Genauigkeit in den meisten Fällen. Der Anwender muss bei der Verarbeitung auf die Berechnungsfaktoren, das Stromwandlerverhältnis CT und das Spannungswandlerverhältnis PT achten. Liste der universellen Datenregister Adresse Beschreibung Datentyp... - Seite 6 K-Faktor Strom L1 Berechnungsfaktor: 0,1 40036 K-Faktor Strom L2 40037 K-Faktor Strom L3 WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de...
-
Seite 7: Liste Der Register Für Echtzeitmesswerte
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS Adresse Beschreibung Datentyp Faktor/Einheit 40038 Bedarf Phasenstrom UNIT16 Berechnungsfaktor: 0,001 Einheit: A 40039 Bedarf Wirkleistung dreiphasig LINT32 Berechnungsfaktor: 0,1 Einheit: W 40040 40041 Bedarf Blindleistung dreiphasig Berechnungsfaktor: 0,1 Einheit: Var 40042 40043 Bedarf Scheinleistung drei-... - Seite 8 Scheinleistung Phase L3 40131 Dreiphasen-Scheinleistung LUINT32 Low Word 40132 High Word WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de...
-
Seite 9: Liste Der Register Für Energiezähler
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS Adresse Beschreibung Datentyp Faktor/Einheit 40133 Leistungsfaktor Phase L1 INT16 Berechnungsfaktor: 0,001 40134 Leistungsfaktor Phase L2 40135 Leistungsfaktor Phase L3 40136 Dreiphasen-Leistungsfaktor 40137 Frequenz UINT16 Berechnungsfaktor: 0,01 Einheit: Hz 40138 Ein-/Aus-Satus WORD16 Ist ein Bit gleich 0, dann ist der entsprechende Kontakt offen, ist das Bit gleich 1, 40139... - Seite 10 High Word Blindenergie 4. Quadrant 40223 Low Word 40224 High Word WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de...
-
Seite 11: Digitales Multifunktionsmessgerät Mit Lcd-Display
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS 11. Liste der Register für Bedarf Adresse Beschreibung Datentyp Faktor/Einheit 40301 Mittlerer Bedarf Strom UNIT16 Berechnungsfaktor: 0,001 Einheit: A Bedarf Wirkleistung dreiphasig LINT32 Berechnungsfaktor: 0,1 40302 Low Word Einheit: W 40303 High Word Bedarf Blindleistung dreiphasig Berechnungsfaktor: 0,1 40304... - Seite 12 40326 Datum des max. Scheinleistungs- UNIT16 High Byte: Minute, bedarfs: Minute, Sekunde Low Byte: Sekunde WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de...
-
Seite 13: Liste Der Register Für Oberwellen
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS 12. Liste der Register für Oberwellen Adresse Beschreibung Datentyp Faktor/Einheit 40401 THD Spannung L1/L1-L2 UNIT16 Berechnungsfaktor: 0,001 40402 THD Spannung L2/L2-L3 40403 THD Spannung L3/L3-L1 40404 THD Strom L1 40405 THD Strom L2 40406 THD Strom L3 40407... -
Seite 14: Liste Der Register Für Max./Min. Echtzeitmesswerte
40613 Maximaler THD Spannung L1 40614 Maximaler THD Spannung L2 40615 Maximaler THD Spannung L3 WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de... - Seite 15 Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS Adresse Beschreibung Lesen/- Faktor/Einheit Schreiben- Attribut 40616 Minimaler Phasenstrom L1 Berechnungsfaktor: 0,001 40617 Minimaler Phasenstrom L2 Einheit: A 40618 Minimaler Phasenstrom L3 Minimale Gesamtwirkleistung Berechnungsfaktor: 0,1 40619 Low Word Einheit: W 40620 High Word Minimale Gesamtblindleistung Berechnungsfaktor: 0,1...
-
Seite 16: Liste Der Register Für Soe Und Datum/Uhrzeit
• Die Ereignisdatensätze müssen ab dem ersten Register jedes Ereignisses gelesen werden und die Anzahl der zu lesenden Register muss ein ganzzahliges Vielfaches von 4 sein, sonst ist das Lesen nicht gültig. WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg... -
Seite 17: Liste Der Register Für Die Konfiguration
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS 15. Liste der Register für die Konfiguration Adresse Beschreibung Lesen/ Wertebereich Schreiben- Attribut 41001 Stromwandlerverhältnis CT: 1 - 49.999 Primärwert Einheit: A 41002 Stromwandlerverhältnis CT: 5 oder 1 Sekundärwert Einheit: A Spannungswandlerverhältnis 1 - 500.000 PT: Primärwert Einheit: V... - Seite 18 Skalierungsfaktor für 10 - 100 (intern: x0,1) Analogausgang 41027 – Reserve 41030 WEIGEL-MESSGERÄTE GmbH Postfach 720 154 D–90241 Nürnberg Telefon: 0911 / 4 23 47–0 Erlenstraße 14 D–90441 Nürnberg Telefax: 0911 / 4 23 47–39 Verwaltung: Telefon: 0911 / 4 23 47–94 Internet: http://www.weigel-messgeraete.de...
-
Seite 19: Liste Der Register Für Das Setzen Der Energiezählerstände
Betriebsanleitung 679.B.220.01 Digitales Multifunktionsmessgerät mit LCD-Display: RS485 MODBUS 41031 – Steuerung Relais 1 - 4 41050 (nicht zutreffend) 16. Liste der Register für das Setzen der Energiezählerstände Adresse Beschreibung Lesen/ Bereich/Faktor Schreiben- Attribut Wirkenergie 1.Quadrant 0 - 999.999.999 41101 Low Word Berechnungsfaktor: 0,1 41102 High Word...
