Seite 2: Warnung Vor Der Installation
Netzwerkkamera nicht fallenlassen. Keine Fremdkörper, z. B. Nadeln, indie Netzwerkkamera einführen. Packungsinhalt kontrollieren Sonnenschutz Schraubenschlüssel / IP8361 mit einem RJ45 Kabel RJ45 Verbindungsstück / Doppelseitiges Klebeband / Schrauben RJ45 Wasserdichter Anschluss für RJ45 Wandhalterung Ethernet Gehäuse Ausrichtungsaufkleber / Silica-Gel Wasserdichter Anschluss (für... -

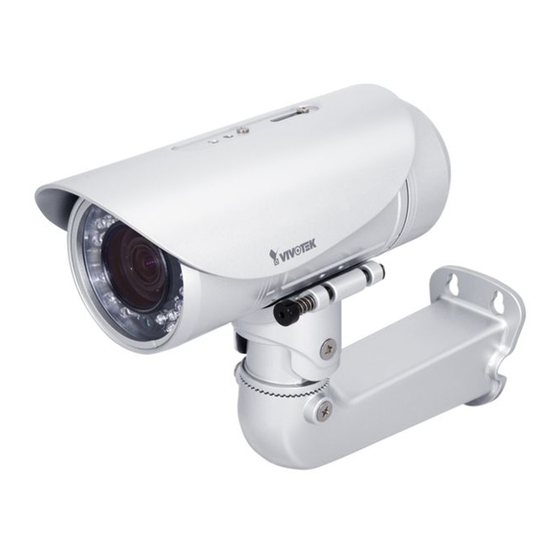

Seite 3: Beschreibung Der Teile

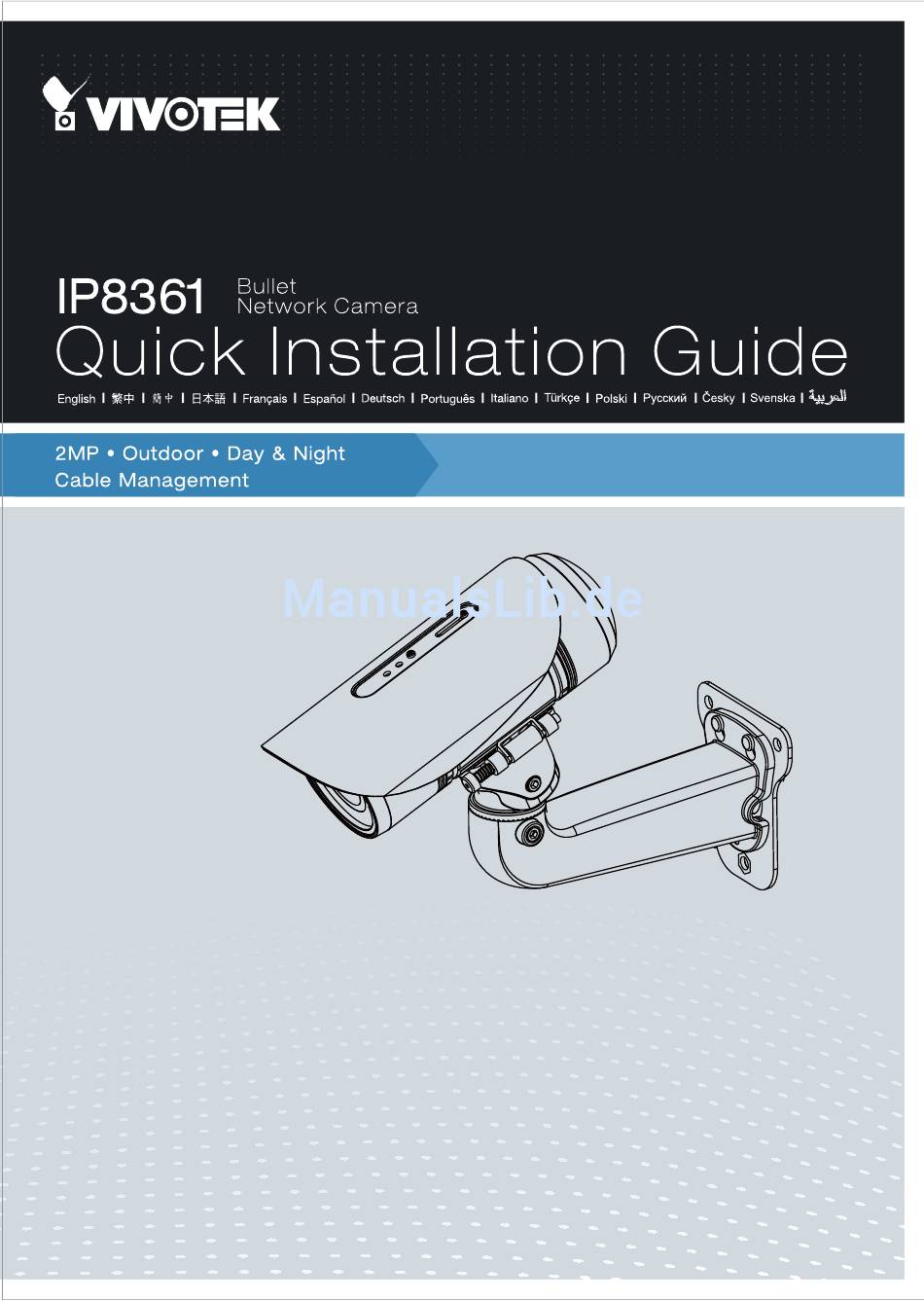

Kurzinstallationsanleitung Software-CD IP8361 Network Bullet Camera Quick Installation Guide English 繁中 簡中 日本語 Français Español Deutsch Português Italiano Türkçe Polski Русский Česky Svenska 2MP • Outdoor • Day & Night Cable Management Garantiekarte Beschreibung der Teile Linse IR-LED Lichtsensor SD/SDHC/SDXC... -
Seite 4: Hardwareinstallation
Hardwareinstallation 1. Bringen Sie den Ausrichtungsaufkleber an der Wand an. Bohren Sie vier Löcher in die Wand. Bringen Sie dann die beiliegenden Plastikdübel an den Löchern an und befestigen Sie die Platte mit den beiliegenden Schrauben. 2. Befestigen Sie den ㄇ -Rahmen mit zwei Schrauben an der Seite der Netzwerkkamera. 3. -
Seite 5: Wasserdichter Anschluss
Wasserdichter Anschluss Komponenten des wasserdichten Anschlusses Pin Beschreibung Strom +12V Digitaler Ausgang Schraubenmutter (A) Digitaler Eingang Dichtung (B) Erdung AC 24V Dichtungen (C) AC 24V Gehäuse (D) RS485 + Dichtungsmutter (E) RS485 - Externes MIC Ein Erdung Audioausgang Erdung Zusammenbau 1. - Seite 6 Kabelverbindung RJ45 Kabelanschluss RJ45 Kabelmaß (Einheit: mm) Komponenten des wasserdichten Anschlusses Dichtungsmutter (A) Dichtung (B) Schraubenmutter (C) Gehäuse (D) Abdichtung (E) Zusammenbau Fügen Sie das Gehäuse in Fügen Sie die Dichtung in das Nehmen Sie ein Ethernet- die Schraubenmutter ein. Gehäuse ein.
-
Seite 7: Netzwerkverwendung
Netzwerkverwendung Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über eineinzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kameraeines Switch mit PoE mithilfe eines Ethernetkabels. PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem Switch ohne PoE zwischen zu schalten. -
Seite 8: Ip-Adresse Zuweisen
2. Das Programm analysiert Ihre Netzwerkumgebung. Nach der Analyse IhresNetzwerkes klicken Sie bitt auf die Schaltfläche “Weiter”, um das Programmfortzusetzen. 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie... - Seite 9 3. Zum Anpassen der Vergrößerung (Zoom) lösen Sie die Zoomeinstellung. Nachder Einstellung ziehen Sie die Zoomeinstellung wieder an. 4. Zum Anpassen des Fokus (Schärfe) lösen Sie die Fokuseinstellung. Nach derEinstellung ziehen Sie die Fokuseinstellung wieder an. 5. Befestigen Sie die Linsenabdeckung. 6.
- Seite 10 Zubehör VIVOTEK bietet, wie auf den folgenden Abbildungen gezeigt, auch anderes Zubehör für vielseitige Anwendungen. Für weitere Kaufinformation besuchen Sie bitte die offizielle VIVOTEK Website. Eckenhalterung Stangenhalterung IR Illuminator (Entfernung 30m, 60°) 24 integrierte LED Einheiten (Entfernung 25m, 35°) Der 30m, 60° IR Illuminator erweitert den Erfassungsbereich der Netzwerkkamera und reduziert den Ringeffekt um aufgezeichnete Bilder.
