Verwandte Anleitungen für Vivotek IP7161
Inhaltszusammenfassung für Vivotek IP7161

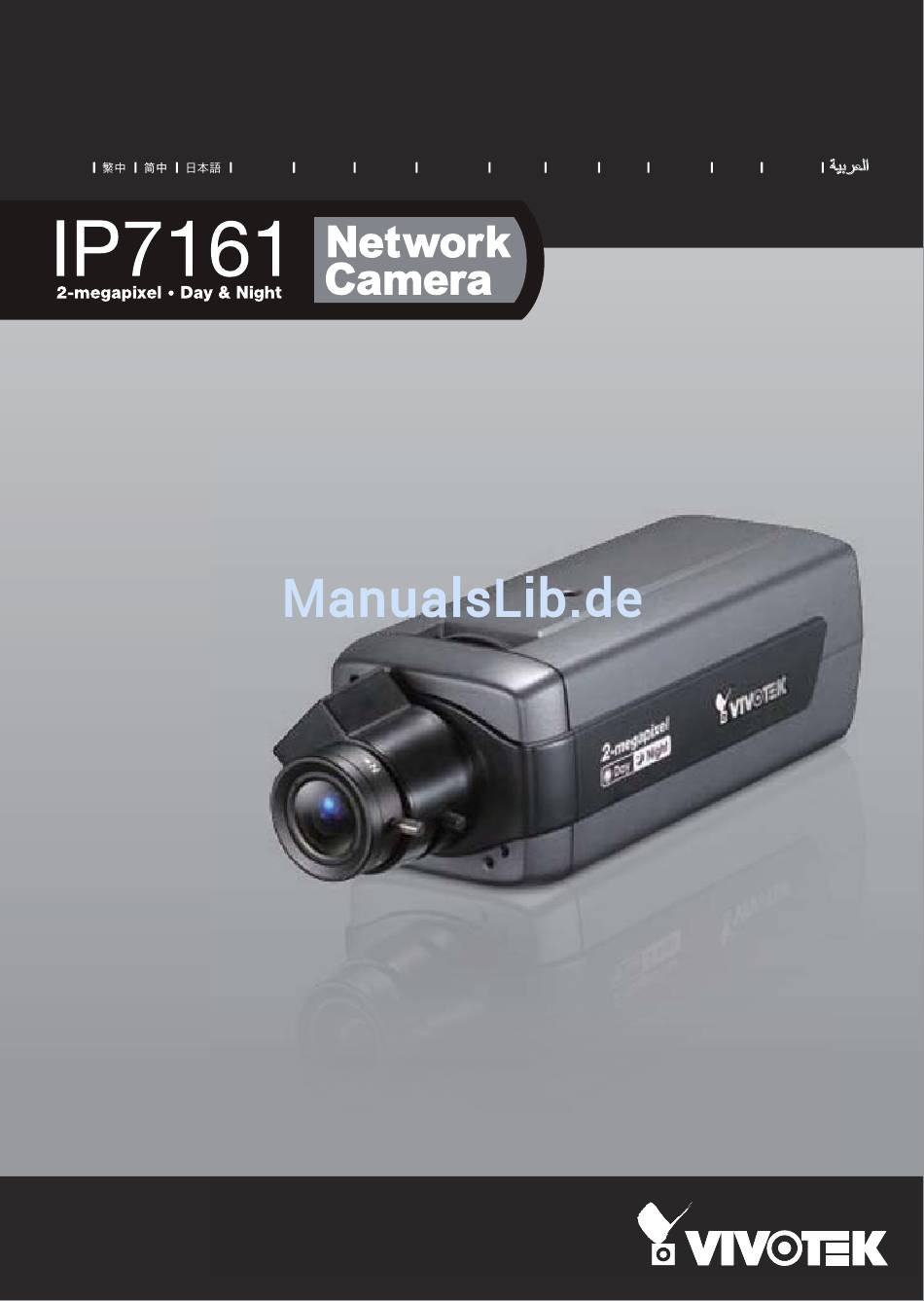

- Seite 1 Quick Installation Guide Türkçe Français Deutsch Italiano Polski Русский Česky Svenska English Español Português...
- Seite 2 Wichtig: Vor der Installation beachten Schalten Sie Netzwerkkamera Halten Sie die Netzwerkkamera von sofort aus, falls Rauch oder ein Wasser und sonstiger Feuchtigkeit ungewöhnlicher Geruch auftreten fern. Falls die Netzwerkkamera sollte. nass oder feucht geworden sein sollte, schalten Sie sie sofort aus. Wenden Sie sich in solchen Fällen an Wenden Sie sich in solchen Fällen an Ihren Händler.
- Seite 3 Platzieren Sie die Netzwerkkamera Berühren Sie die Netzwerkkamera nicht auf instabilen Unterlagen. nicht bei Gewittern. Zerlegen Sie die Netzwerkkamera Lassen Sie die Netzwerkkamera nicht. nicht fallen. Schieben Sie keinerlei Gegenstände (z. B. Nadeln) in die Netzwerkkamera. DE - 56...
- Seite 4 Lieferumfang IP7161 Netzteil Kameraständer CS-Objektiv Software-CD Schnell-Installationsanleitung Garantiekarte L-Inbusschlüssel DE - 57...
-
Seite 5: Beschreibung Der Teile
Beschreibung der Teile Vorderseite Lichtsensor Linse Integriertes Mikrofon Rückseite Audioausgang Status LED SD/SDHC Mikrofoneingang Kartenschacht Ethernet 10/100 Stromkabelbuchse RJ45 Anschluss Allgemein E/A Anschlussleiste Rücksetztaste (versenkt) Umschalter für externes/internes Mikrofon Linse Fokuseinstellung Zoomeinstellung DE - 58... -
Seite 6: Objektiv An Der Kamera Anbringen
Objektiv an der Kamera anbringen 1. Bringen Sie das Objektiv an der Kamera an, indem Sie es bis zum Anschlag im Uhrzeigersinn in die Objektivöffnung einschrauben. Wenn nötig, können Sie das Objektiv langsam gegen den Uhrzeigersinn zurückdrehen, bis eine optimale Einstellung erreicht ist. -
Seite 7: Power Over Ethernet (Poe)
Power over Ethernet (PoE) Beim Einsatz eines PoE-fähigen Hubs Ihre Kamera ist PoE-kompatibel, kann also über ein einzelnes Ethernetkabel mit Daten und Strom versorgt werden. Zum Anschluss der Kamera an einen PoE- kompatiblen Hub per Ethernetkabel schauen Sie sich bitte die folgende Illustration an. PoE Switch Beim Einsatz eines nicht PoE-fähigen Hubs Nutzen Sie einen (optionalen) PoE-Injektor, den Sie zwischen Kamera und einem... -
Seite 8: Ip-Adresse Zuweisen
Analyse klicken Sie zum Fortfahren bitte auf die Weiter-Schaltfl äche. Installation Wizard 2 3. Das Programm sucht nach Vivotek Video-Empfängern, Video-Servern und Netzwerkkameras im selben LAN. 4. Nach der Suche erscheint das Haupt-Installationsfenster. Klicken Sie auf die MAC-Adresse, die mit der Adresse am Boden des Gerätes übereinstimmt, um den Internet Explorer mit der Netzwerkkamera zu verbinden. - Seite 9 Betriebsfertig 1. Zugriff auf die Netzwerkkamera aus dem Internet. 2. Erhalten Sie Live - Videoaufnahmen mittels Internet Browsern oder durch Aufnahmeprogramme. 3. Zum Anpassen der Vergrößerung (Zoom) lösen Sie die Zoomeinstellung. Nach der Einstellung ziehen Sie die Zoomeinstellung wieder an. 4.
-
Seite 10: Feineinstellung Des Kamerafokus
Feineinstellung des Kamerafokus Bitte folgen Sie den unten stehenden Schritten, um die Feineinstellung des Kamerafokus vorzunehmen. 1. Benutzen Sie den beiliegenden L-Inbusschlüssel, um die Schraube zu lösen; der Einstellring wird sich drehen lassen. 2. Drehen Sie den Einstellring, um die Feinstellung für die Entfernung zwischen dem Sensor und der Linse vorzunehmen;... - Seite 11 P/N:625008300G Ver.1.02 Copyright 2009 VIVOTEK INC. All rights reserved.
