Quick Installation Guide
Deutsch
Italiano
Türkçe
English
Français
Español
Português
Polski
Русский
Česky
Svenska
繁中
簡中
日本語
IP8335H
This guide describes the basic functions of IP8335H. More
details can be found in the User Manual.
IP Sur veillance

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Vivotek IP8335H

  • Seite 1 720p HD WDR Pro IP67 Quick Installation Guide Deutsch Italiano Türkçe English Français Español Português Polski Русский Česky Svenska 繁中 簡中 日本語 IP8335H This guide describes the basic functions of IP8335H. More details can be found in the User Manual. IP Sur veillance...
  • Seite 2: Warnung Vor Der Installation

    Warnung vor der Installation Netzwerkkamera bei Hinweise zur Rauchentwicklung oder Betriebstemperatursiehe ungewöhnlichem Geruch sofort Benutzeranleitung. abschalten. Wenden Sie sich in solchen Fällen an Ihren Fachhändler. Netzwerkkamera bei Gewitternnicht Netzwerkkamera nur auf anfassen. festeUnterlagen abstellen. Netzwerkkamera nicht fallenlassen. Keine Fremdkörper, z. B. Nadeln, indie Netzwerkkamera einführen.
  • Seite 3: Packungsinhalt Kontrollieren

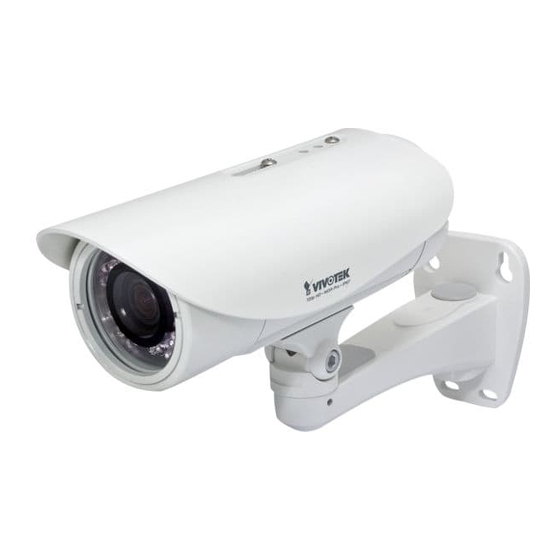

    Packungsinhalt kontrollieren IP8335H Ausrichtungsaufkleber Sonnenschutz Schraubenschlüssel / RJ45 Verbindungsstück / Doppelseitiges Klebeband / Schrauben Netzadapter Wandhalterung Wasserdichter Anschluss (für Silica-Gel Backup Anwendung) Kurzinstallationsanleitung / Software-CD Garantiekarte DE-62...
  • Seite 4: Beschreibung Der Teile

    Beschreibung der Teile Lichtsensor Linse IR-LED Fokuseinstellung Rückstellungsschalter Zoomeinstellung Allgemein E/A Anschlussleiste Ethernet 10/100 SD/SDHC RJ45 Anschluss Kartenschacht Stromkabelbuchse Alternative Stromquelle AC 24V + AC 24V - DE-63...
  • Seite 5: Hardwareinstallation

    Hardwareinstallation 1. Bringen Sie den Ausrichtungsaufkleber an der Wand an. Bohren Sie drei Löcher in die Wand. Bringen Sie dann die beiliegenden Plastikdübel an den Löchern an und befestigen Sie die Platte mit den beiliegenden Schrauben. 2. Führen Sie das RJ45 Kabel durch die vordere Öffnung der Wandhalterung. (Falls Sie externe Geräte wie z.B.
  • Seite 6: Wasserdichter Anschluss

    Wasserdichter Anschluss Komponenten des wasserdichten Anschlusses Gummi (A) Schraubenmutter (B) Dichtung (C) Dichtungen (D) Gehäuse (E) Dichtungsmutter (F) Pin Beschreibung Auf den Anschlussblock kann zugegriffen werden, wenn die hintere Abdeckung geöffnet ist. Micro-SD Steckplatz Platine Ethernet Strom Digitaleingang 1: DI1 Digital Ein: - (Erdung) RS485 + DO- *...
  • Seite 7 Zusammenbau 1. Zerlegen Sie die Bestandteile des wasserdichten Anschluss in Teil (A) ~ (F), wie oben gezeigt. 2. Entfernen Sie den Gummistopper von der Unterseite der Netzwerkkamera und ziehen Sie das Gummi (A) und die Schraubenmutter (B) fest an. 3. Öffnen Sie die hintere Abdeckung der Netzwerkkamera. 4.
  • Seite 8: Netzwerkverwendung

    Netzwerkverwendung Power over Ethernet (PoE) Bei der Verwendung eines Switch mit PoE Die Kamera ist PoE-kompatibel und ermöglicht die Stromübertragung über eineinzelnes Ethernetkabel. Siehe folgende Abbildung zum Anschluss der Kameraeines Switch mit PoE mithilfe eines Ethernetkabels. RJ45 Verbindungsstück / Doppelseitiges Klebeband PoE Switch Bei Verwendung eines Switch ohne PoE Verwenden Sie eine PoE-Power-Injector (optional), um diesen zwischen die Kamera und einem...
  • Seite 9: Ip-Adresse Zuweisen

    Installation Wizard 2 3. Das Programm sucht nach VIVOTEK Videoempfängern, Videoservern oder Netzwerkkameras in demselben LAN. 4. Nach einer kurzen Suche wird das Hauptinstallationsfenster erscheinen. Klicken Sie doppelt auf die MAC-Adresse, die der auf dem Kameraetikett entspricht oder auf die Seriennummer auf dem Verpackungsetikett, um eine Verwaltungssitzung mit der Netzwerkkamera im Browser zu öffnen.
  • Seite 10 Betriebsfertig 1. Eine Browsersitzung mit der Netzwerkkamera sollte wie unten abgebildet angezeigt werden. 2. Sie sollten das Live-Video der Kamera sehen. In einer Umgebung mit mehreren Kameras können Sie auch die 32-Kanal Aufnahmesoftware von der Software-CD installieren. Weitere Informationen zur Installation erhalten Sie in den entsprechenden Dokumenten.
  • Seite 11 5. Befestigen Sie die Linsenabdeckung. 6. Ersetzen Sie das Silica-Gel, wenn Sie die Rückabdeckung bei der Installation öffnen. Hinweis Bitte reißen Sie den luftdichten Aluminiumbeutel auf und entnehmen Sie das Silica-Gel heraus. Bringen Sie das Silica-Gel anschließend mit dem beiliegenden doppelseitigen Klebeband an. Hinweis Um den mitgelieferten Sonnenschutz bei Gebrauch im Freien zu installieren, folgendermaßen vorgehen:...
  • Seite 12 P/N: 625015800G Ver.1.0 Copyright 2011 VIVOTEK INC. All right reserved. New Taipei City...
