Installationsanweisungen

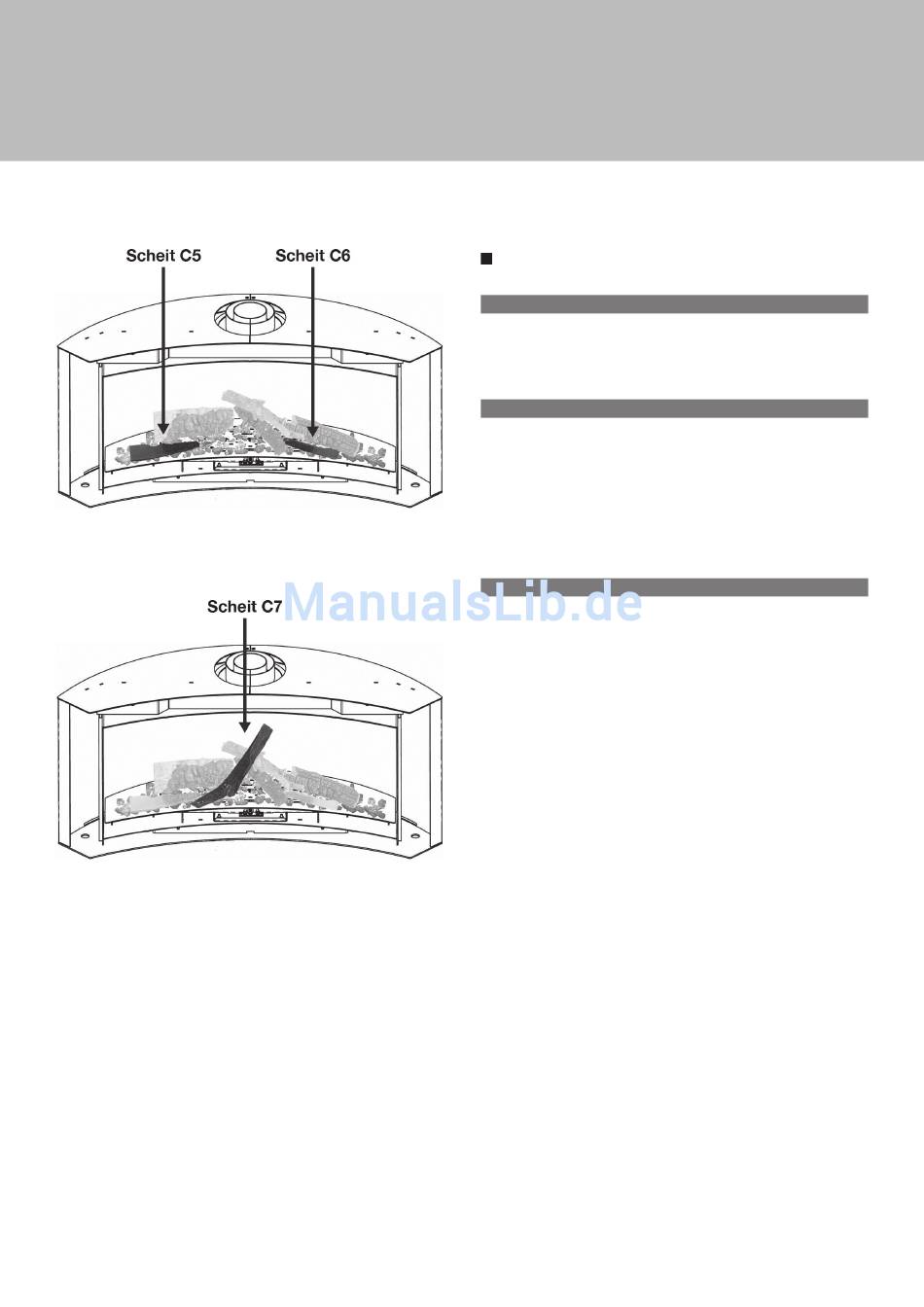

Positionieren Sie die Scheite C5, & C6 wie in der Abbildung dargestellt.
Positionieren Sie die Scheit C7 wie in der Abbildung dargestellt.
INBETRIEBNAHME DES KAMINS
A. ZÜNDUNG PRÜFEN
1. Zünden sie die Pilotflamme wie in der Bedienungsanleitung beschrieben
2. Prüfen Sie, dass die Pilotflamme an bleibt
3. Löschen Sie die Zündflamme
B. PRÜFUNG DES HAUPTBRENNERS
1. Zünden sie die Pilotflamme wie in der Bedienungsanleitung beschrieben
2. Schalten Sie den Hauptbrenner ein, wie in der Bedienungsanleitung
beschrieben
3. Prüfen Sie, dass die Zündflamme gleichmäßig quer zum Hauptbrenner
leuchtet und dass der Hauptbrenner und die Zündflamme an bleiben
4. Prüfen Sie den Betrieb der "Effektbrenner" wie in der Bedienungsanleitung
beschrieben
5. Löschen Sie den Kamin vollständig
C. DRUCKKONTROLLE
Der Kamin ist voreingestellt, um die korrekte Wärmezufuhr abzugeben, die
in den technischen Details aufgeführt ist. Eine weitere Einstellung ist nicht
notwendig. Prüfen Sie immer den Eingangsdruck und den Brennerdruck.
1. Schalten Sie das Gasventil am Kamin ab
2. Lösen Sie die Schaube am Eingangsdruck-Testpunkt am Gasventil
und schließen ein Manometer an
3. Prüfen Sie, dass der gemessene Druck dem vorgeschriebenen
Versorgungsdruck entspricht
4. Führen Sie den Test durch, wenn der Kamin voll brennt (einschl.
Effektbrenner), wenn nur die Pilotflamme angezündet ist
5. Wenn der Druck niedrig ist, prüfen Sie die Gasversorgungsrohre auf
korrekte Bemaßung
6. Wenn der Druck zu hoch ist (mehr als 5 mbar zu hoch) kann der Kamin
installiert werden, aber das Gasversorgungsunternehmen sollte
kontaktiert werden
7. Lösen Sie die Schraube am Brennerdruck Testpunkt am Gasventil
und schließen ein Manometer an
8. Prüfen Sie, dass der gemessene Druck den technischen Details
entspricht
9. Der gemessene Wert sollte +/- 10% des beschriebenen Werts betragen.
Wenn dies nicht der Fall ist, kontaktieren Sie bitte den Lieferanten.
HINWEIS: Nach der Prüfung des Drucks und der Entfernung der
Manometer müssen die Schrauben in den Drucktestpunkten
geschlossen sein, und das System muss auf Gasdichtigkeit
geprüft werden.
