2 Funktionen
2.3 Status-LED
2.3 Status-LED
8
Für jedes Netz können die Außenleiterspannungen (L-L), die Leiterspannun-
gen (L-N) und die Frequenz angezeigt werden.
Die Batteriestromversorgung wird über die entsprechende LED „V Batt"
angezeigt.
Über die roten LED wird angezeigt, welche Messung ausgewählt ist. Die
Messungen hängen davon ab, ob das Gerät für die Dreiphasen-, Zweiphasen-
oder Einphasenmessung eingestellt ist.
Wenn 1 Minute lang keine Taste gedrückt wird, wird wieder die Standard-
messung angezeigt. Dies ist je nach Einstellung der Spannungsmessung die
erste Außenleiterspannung oder die erste Leiterspannung.
Bei Alarmsignalen oder Meldungen zeigt das Display eine Laufschrift an.
Durch Drücken der Auswahltaste ① kann das Alarmsignal vorübergehend
ausgeblendet und die Messdaten angezeigt werden.
Wenn die Last von Netz 1 auf Netz 2 umgeschaltet wird, ändert sich die
gewählte Messung auf dem Display automatisch mit.
L1
L2
L3
Hz
LINE 1
ON
OFF
LOAD
Automatic transfer switch controller
②
④

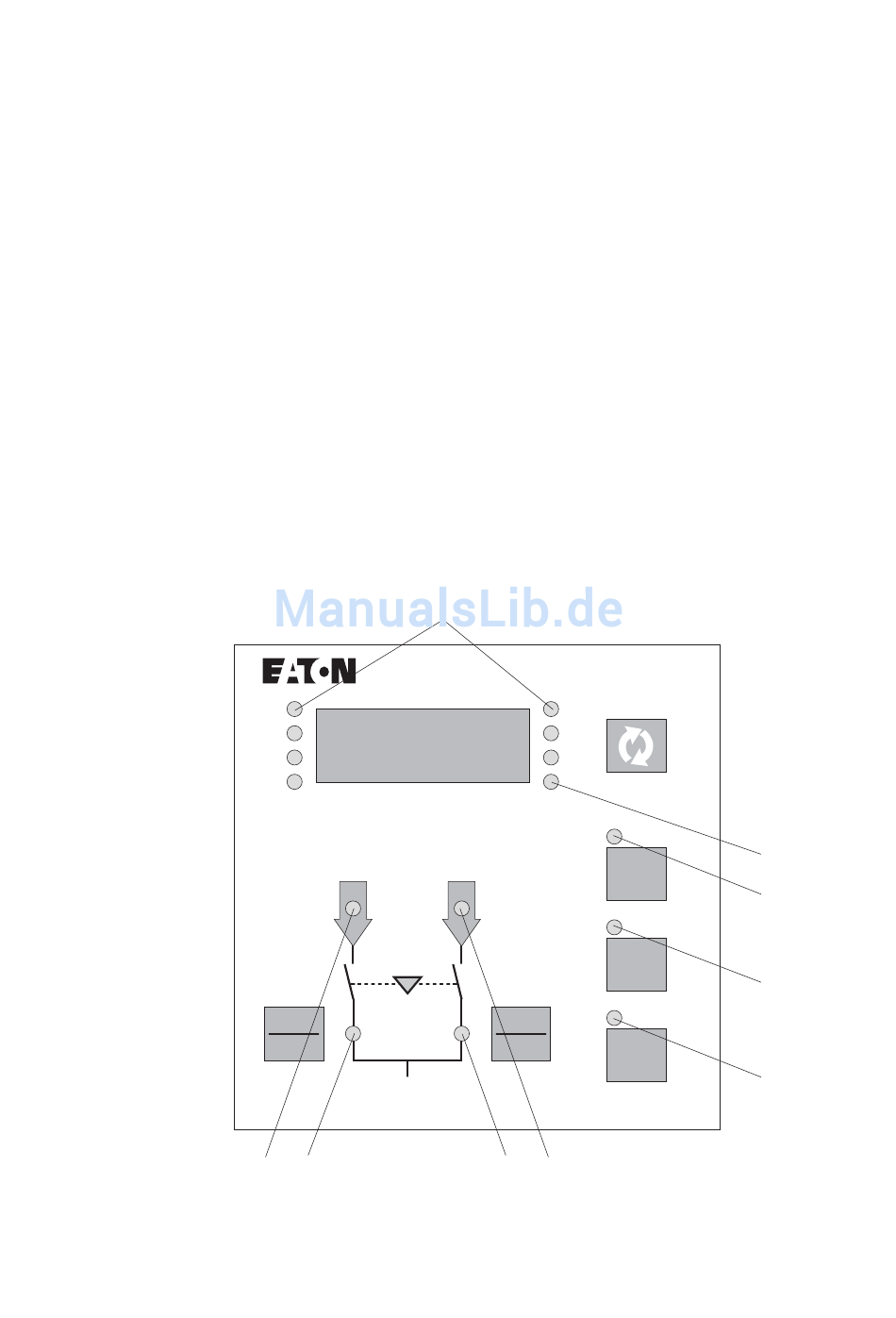

Abbildung 4: Bedienfeld, LED
Handbuch 03/12 MN01219004Z-DE www.eaton.com
①
NZM-XATS-C96
Line 1
Line 2
V Batt
Alarm
LINE 2
ON
OFF
⑤
③
⑨
AUT
⑧
MAN
⑦
OFF
RESET
⑥
