SCHOTT TitroLine alpha Aufbauanleitung

TitroLine alpha
1. Auspacken
Die Verpackung des Titriergerätes TitroLine alpha beinhaltet: Das Grundgerät mit
Dosieraufsatz 10, 20 oder 50 ml, Betriebssoftware, Netzteil und -kabel, Rühreran-
schlusskabel und Mini-PC-Tastatur. Sollte die Memory-card mit der Betriebssoftware
nicht eingebaut sein, so montieren Sie diese laut Gebrauchsanleitung. Danach sind das
Netzteil und die Tastatur anzuschließen.
2. Montage des Stativs
Die im Zubehör-Set TZ 1850 enthaltene Stativstange wird mit der schwarzen Stativstan-
genhalterung an der Bodenplatte des TitroLine alpha befestigt.
3. Anschluss eines Rührers
Der Magnetrührer TM 125 oder der Stabrührer TM 128 werden an der Stativstange
befestigt.
Die Buchse „Titrator" des Magnetrührers TM 125 ist mit dem Kabel TZ 1583 und der
Buchse „Stirrer" des TitroLine alpha zu verbinden. Zusätzlich ist das Netzteil des
Rührers an die Buchse „Netz/Power" anzuschließen.
Der Drehkopf zur Einstellung der Rührgeschwindigkeit wird auf ca. halbe Geschwindig-
keit voreingestellt.
Das mitgelieferte Netzteil versorgt den Stabrührer TM 128 mit Strom. Ein Steuersignal
vom TitroLine alpha ist nicht vorhanden. Die Drehzahl des Rührers wird mit dem seitli-
chen Drehknopf manuell eingestellt.
4. Anschluss von Elektroden
Die Elektrodenklammer wird oberhalb des Rührers auf die Stativstange geschoben.
Indikatorelektroden und Einstabmessketten werden mit ihrem Elektrodenkabel (bei
Steckkopfelektroden mit Kabel K1A) an die DIN-Buchse „Electr." angeschlossen. Wird
eine separate Bezugselektrode, z. B. B 3520 mit Kabel B1N verwendet, so ist diese mit
der „Ref."-Buchse zu verbinden.
Doppel-Platinelektroden, z. B. für die Wasserbestimmung nach Karl-Fischer, werden mit
Kabel K1NN an die mit „KF" bezeichneten Buchsen angeschlossen.
Wird ein Temperaturmessfühler verwendet, ist dieser mit den „Pt 1000" bezeichneten
Buchsen zu verbinden.
1
MON 991103 D.doc
Aufbau eines Arbeitsplatzes
5. Anschluss der Titrierspitze und der Vorratsflasche (TZ 1850)
Die Titrierspitze wird mit dem vom Ventil nach vorn zeigenden Titrier-
schlauch verschraubt. Der hintere Schlauch ist mit dem Flaschenauf-
satz der Titriermittelflasche zu verschrauben. Alle Verschraubungen
nur mit der Hand anziehen. Die Glasgewinde werden bei großer
Gewalteinwirkung beschädigt. Das Ventil-Schlauch-System muss dicht
sein, es darf keinesfalls Nebenluft gezogen werden. Die Beeinflussung
des Titriermittels durch die Umgebungsluft wird durch ein mit
Trocknungsmittel gefülltem Trockenrohr ausgeschlossen.
6. Erstbefüllung des Dosierkolbens
Unter die Titrierspitze ein Auffanggefäß stellen. Das Gerät einschalten.
Auf dem Display wird der Aufsatzcheck gezeigt. Während dieser
Anzeige kann mit der <Fill> -Taste das Spülprogramm gestartet
werden. Es ist solange zu spülen, bis keine Luftblasen mehr aus der
Titrierspitze kommen und der Zylinder restlos gefüllt ist. Die Verschrau-
bungen jetzt auf Dichtheit prüfen und noch mal vorsichtig nachziehen.

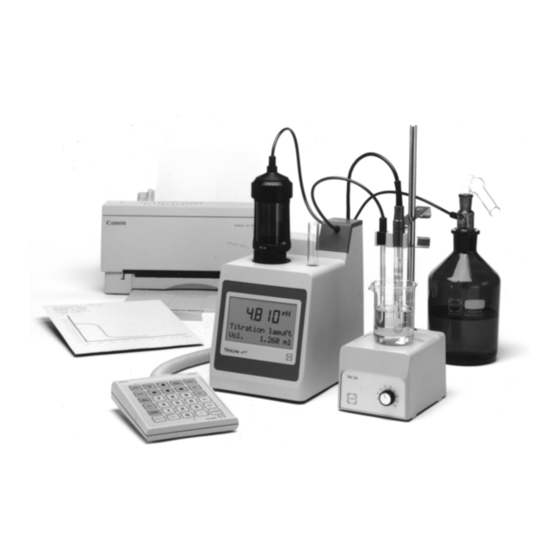

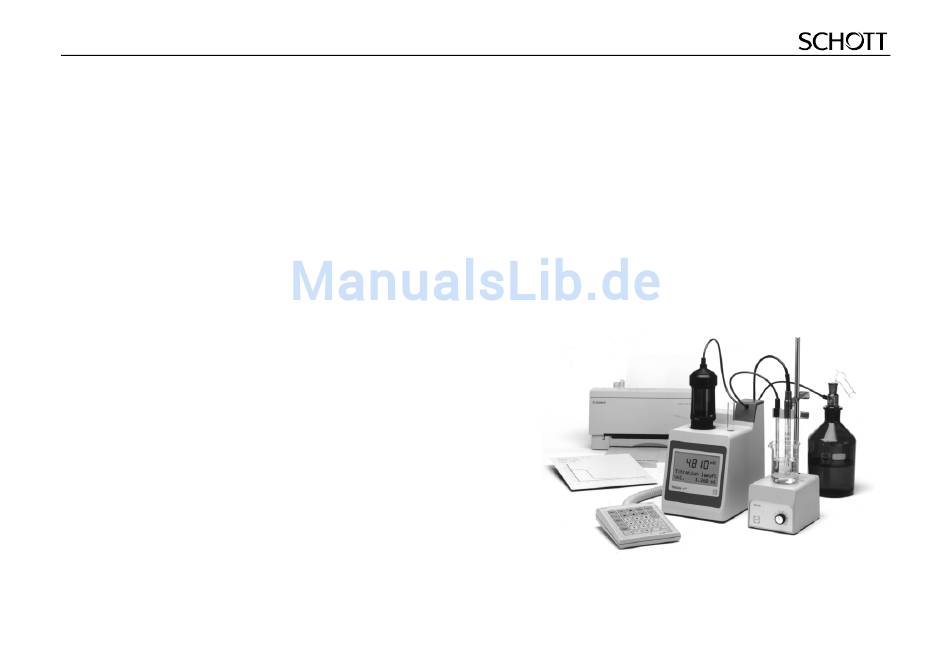

7. Der komplette Arbeitsplatz für pH-Titrationen sieht so aus:
TitroLine alpha mit Rührer, Titriermittelflasche, Tastatur und Drucker
