9. Das Hauptmenü

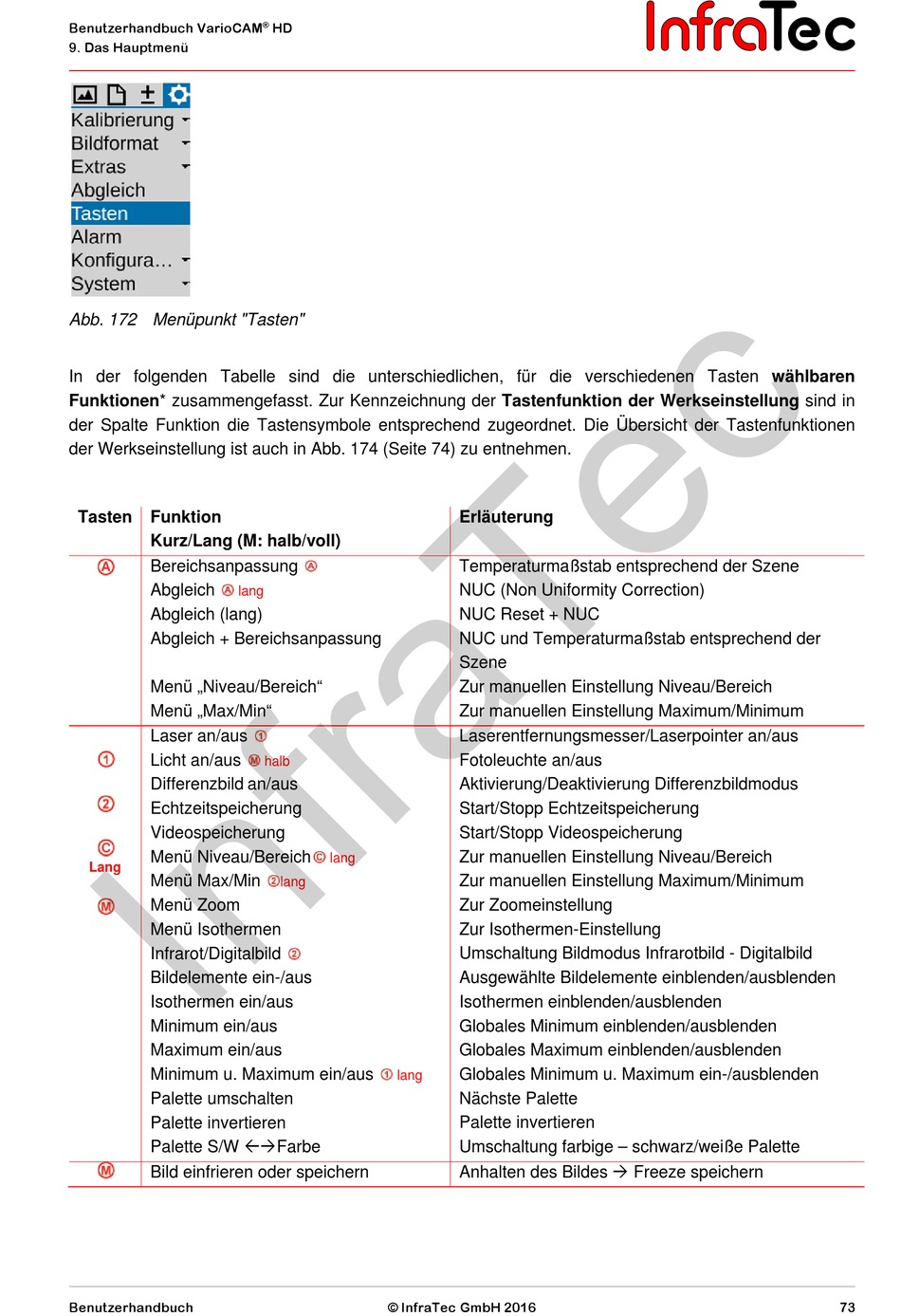

Abb. 172 Menüpunkt "Tasten"
In der folgenden Tabelle sind die unterschiedlichen, für die verschiedenen Tasten wählbaren
Funktionen* zusammengefasst. Zur Kennzeichnung der Tastenfunktion der Werkseinstellung sind in
der Spalte Funktion die Tastensymbole entsprechend zugeordnet. Die Übersicht der Tastenfunktionen
der Werkseinstellung ist auch in Abb. 174 (Seite 74) zu entnehmen.
Tasten Funktion
Kurz/Lang (M: halb/voll)
Bereichsanpassung
Abgleich
lang
Abgleich (lang)
Abgleich + Bereichsanpassung
Menü „Niveau/Bereich"
Menü „Max/Min"
Laser an/aus
Licht an/aus
Differenzbild an/aus
Echtzeitspeicherung
Videospeicherung
Menü Niveau/Bereich
Lang
Menü Max/Min
Menü Zoom
Menü Isothermen
Infrarot/Digitalbild
Bildelemente ein-/aus
Isothermen ein/aus
Minimum ein/aus
Maximum ein/aus
Minimum u. Maximum ein/aus
Palette umschalten
Palette invertieren
Palette S/W Farbe
Bild einfrieren oder speichern
Benutzerhandbuch
® HD
halb
lang
lang
lang
© InfraTec GmbH 2016
Erläuterung
Temperaturmaßstab entsprechend der Szene
NUC (Non Uniformity Correction)
NUC Reset + NUC
NUC und Temperaturmaßstab entsprechend der
Szene
Zur manuellen Einstellung Niveau/Bereich
Zur manuellen Einstellung Maximum/Minimum
Laserentfernungsmesser/Laserpointer an/aus
Fotoleuchte an/aus
Aktivierung/Deaktivierung Differenzbildmodus
Start/Stopp Echtzeitspeicherung
Start/Stopp Videospeicherung
Zur manuellen Einstellung Niveau/Bereich
Zur manuellen Einstellung Maximum/Minimum
Zur Zoomeinstellung
Zur Isothermen-Einstellung
Umschaltung Bildmodus Infrarotbild - Digitalbild
Ausgewählte Bildelemente einblenden/ausblenden
Isothermen einblenden/ausblenden
Globales Minimum einblenden/ausblenden
Globales Maximum einblenden/ausblenden
Globales Minimum u. Maximum ein-/ausblenden
Nächste Palette
Palette invertieren
Umschaltung farbige – schwarz/weiße Palette
Anhalten des Bildes  Freeze speichern
