9.3.2.5 Polygon PG*

®
VarioCAM HD unterstützt Polygonflächen mit maximal 11 Punkten, deren Lage frei definiert werden
können. Nach Festlegung der Position eines (ersten) Punktes (Abb. 130) wird jeweils durch Enter lang
ein neuer Punkt erzeugt (Abb. 131), der an seine Sollposition geschoben wird. Sobald mehr als ein Punkt
angelegt ist, kann mit Enter kurz umlaufend zwischen den Punkten umgeschaltet werden. Deren Position
kann dann auch weiter verändert werden. Mit Anlegen des dritten Punktes wird dieser mit dem Startpunkt
verbunden und damit eine Fläche definiert (Abb. 133). Mit Enter lang wird ausgehend vom aktiven Punkt
in Uhrzeigerrichtung der nächste Punkt angelegt, dessen Position wiederum mit dem Joystick
verschoben und Enter
verschoben werden, ohne dass sich deren Form verändert (Abb. 135).

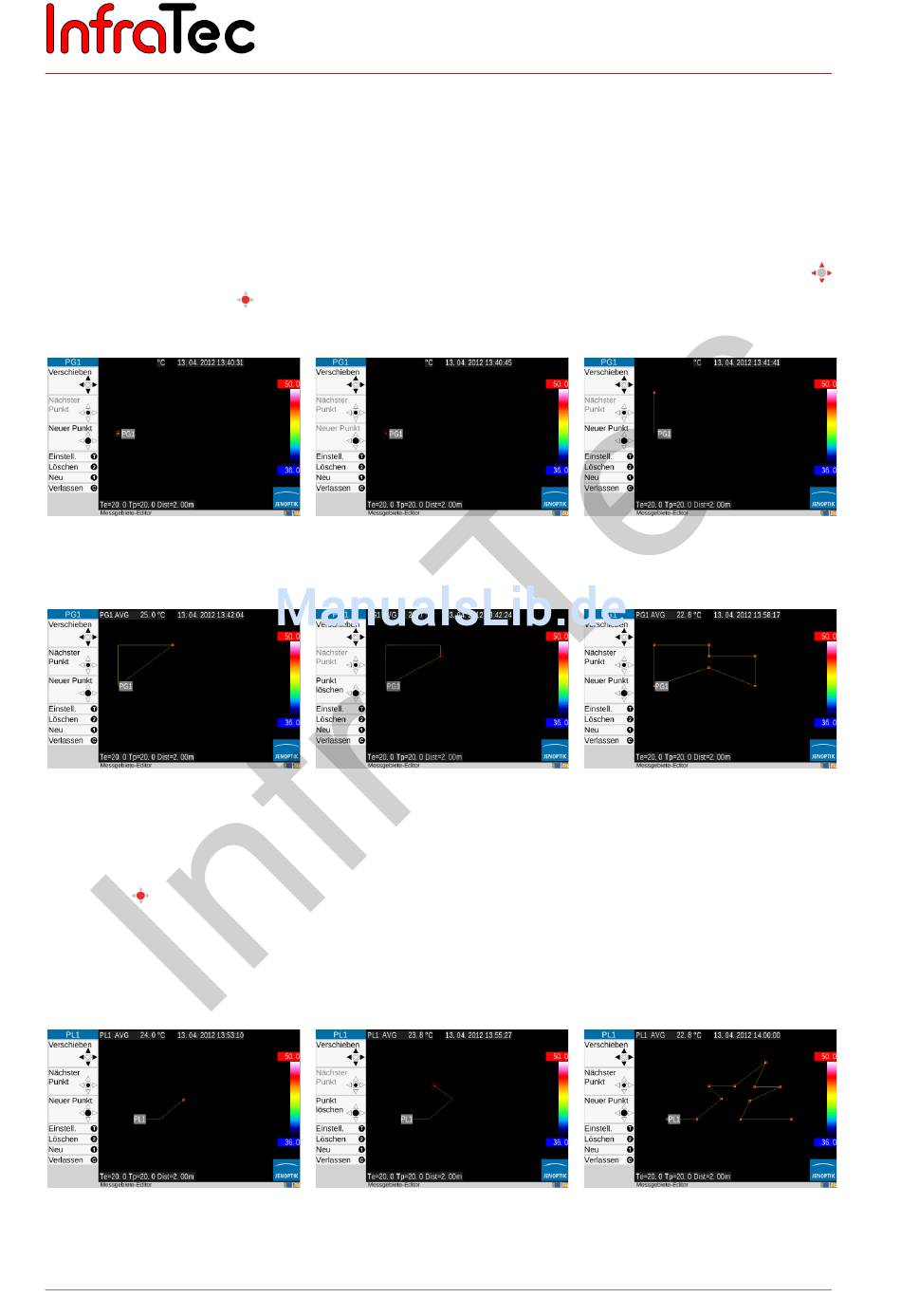

Abb. 130 Polygon – Startpunkt
verschieben
Abb. 133 Polygon –
Verschieben des 3.
Punktes
Einzelne Punkte eines Polygons können gelöscht werden, indem man sie mit aktivem Kurser markiert
und Enter lang betätigt. Die Markierung ist durch den roten Kreis um den entsprechenden Punkt
angezeigt (Abb. 134).

9.3.2.6 Polylinie PL*

Analog zum Polygon/zur Polygonfläche kann eine Linie mit maximal 11 Stützstellen angelegt werden:
Abb. 136 Polylinie –
Verschieben des 3.
Punktes
60
übernommen wird. Sind alle Punkte markiert, kann die Polygonfläche
Abb. 131 Polygon – Anlegen
eines neuen Punktes
Abb. 134 Polygon – Löschen
eines Punktes
Abb. 137 Polylinie – 5. Punkt
angelegt, noch nicht
verschoben
© InfraTec GmbH 2016
Benutzerhandbuch VarioCAM
9. Das Hauptmenü
Abb. 132 Polygon – Verschie-
ben eines neuen
Punktes
Abb. 135 Polygon –
Verschieben der
gesamten Fläche
Abb. 138 Polylinie –
Verschieben aller 11
Punkte
