Benutzerhandbuch VarioCAM
9. Das Hauptmenü

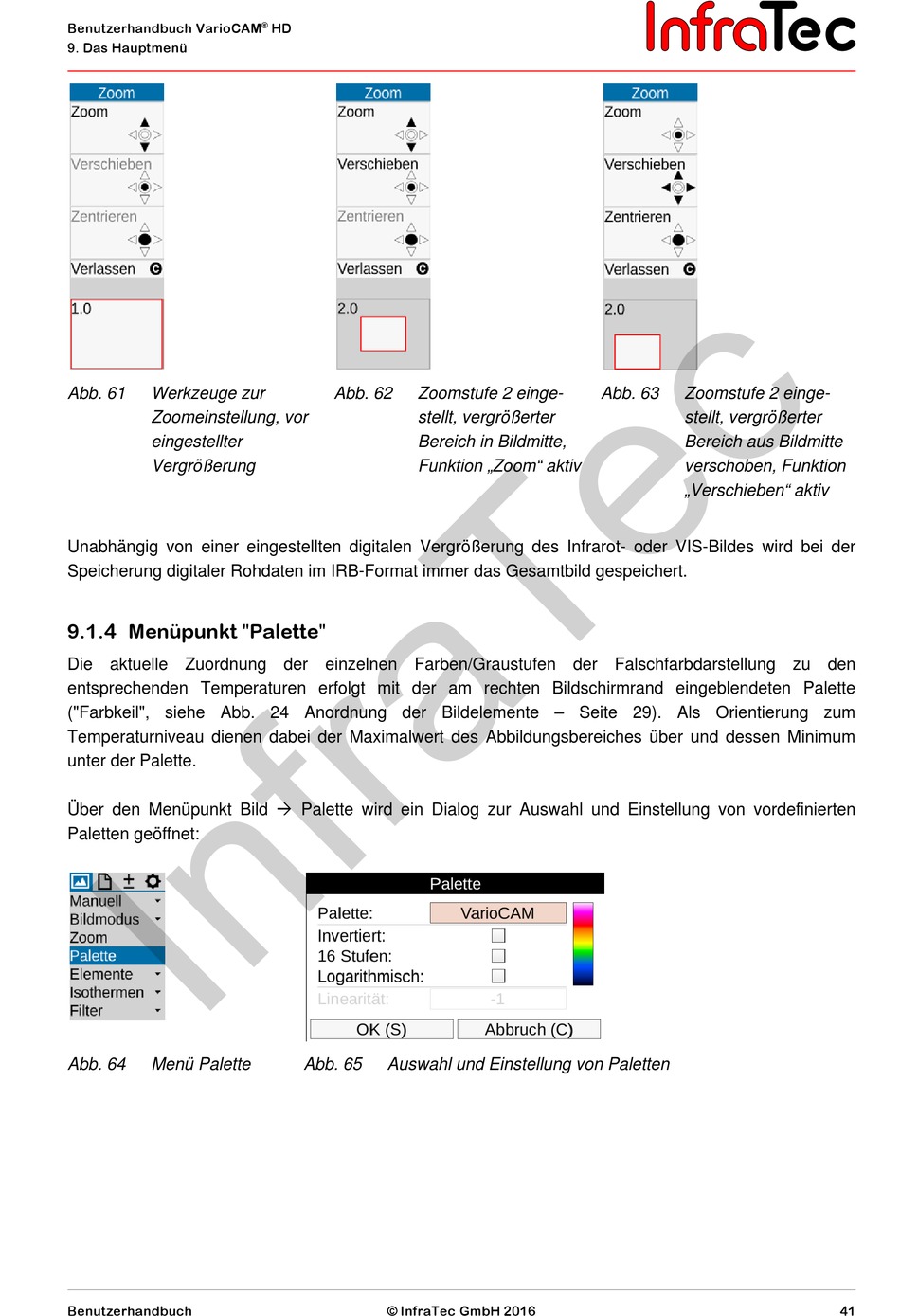

Abb. 61 Werkzeuge zur
Zoomeinstellung, vor
eingestellter
Vergrößerung
Unabhängig von einer eingestellten digitalen Vergrößerung des Infrarot- oder VIS-Bildes wird bei der
Speicherung digitaler Rohdaten im IRB-Format immer das Gesamtbild gespeichert.
9.1.4 Menüpunkt "Palette"
Die aktuelle Zuordnung der einzelnen Farben/Graustufen der Falschfarbdarstellung zu den
entsprechenden Temperaturen erfolgt mit der am rechten Bildschirmrand eingeblendeten Palette
("Farbkeil", siehe Abb. 24 Anordnung der Bildelemente – Seite 29). Als Orientierung zum
Temperaturniveau dienen dabei der Maximalwert des Abbildungsbereiches über und dessen Minimum
unter der Palette.
Über den Menüpunkt Bild  Palette wird ein Dialog zur Auswahl und Einstellung von vordefinierten
Paletten geöffnet:
Abb. 64 Menü Palette
Benutzerhandbuch
® HD
Abb. 62 Zoomstufe 2 einge-
stellt, vergrößerter
Bereich in Bildmitte,
Funktion „Zoom" aktiv
Abb. 65 Auswahl und Einstellung von Paletten
© InfraTec GmbH 2016
Abb. 63 Zoomstufe 2 einge-
stellt, vergrößerter
Bereich aus Bildmitte
verschoben, Funktion
„Verschieben" aktiv
41
