Einbau eines DuoFlex Erweiterungsmoduls
•
An der Cine S2 kann sowohl ein DuoFlex S2 als auch eine DuoFlex CT angeschlossen
werden.
•
Bitte achten Sie auf das richtige Anschließen des Flachbandkabels. Bei der DuoFlex S2
befindet sich PIN 1 (rote Ader) am hinteren Ende, Richtung Stromanschluss und beim
DuoFlex CT Modul unten, in Richtung Stromanschluss ausgerichtet.
•
DuoFlex Module benötigen zwingend den 4 poligen Floppystecker (zur Stromversorgung)

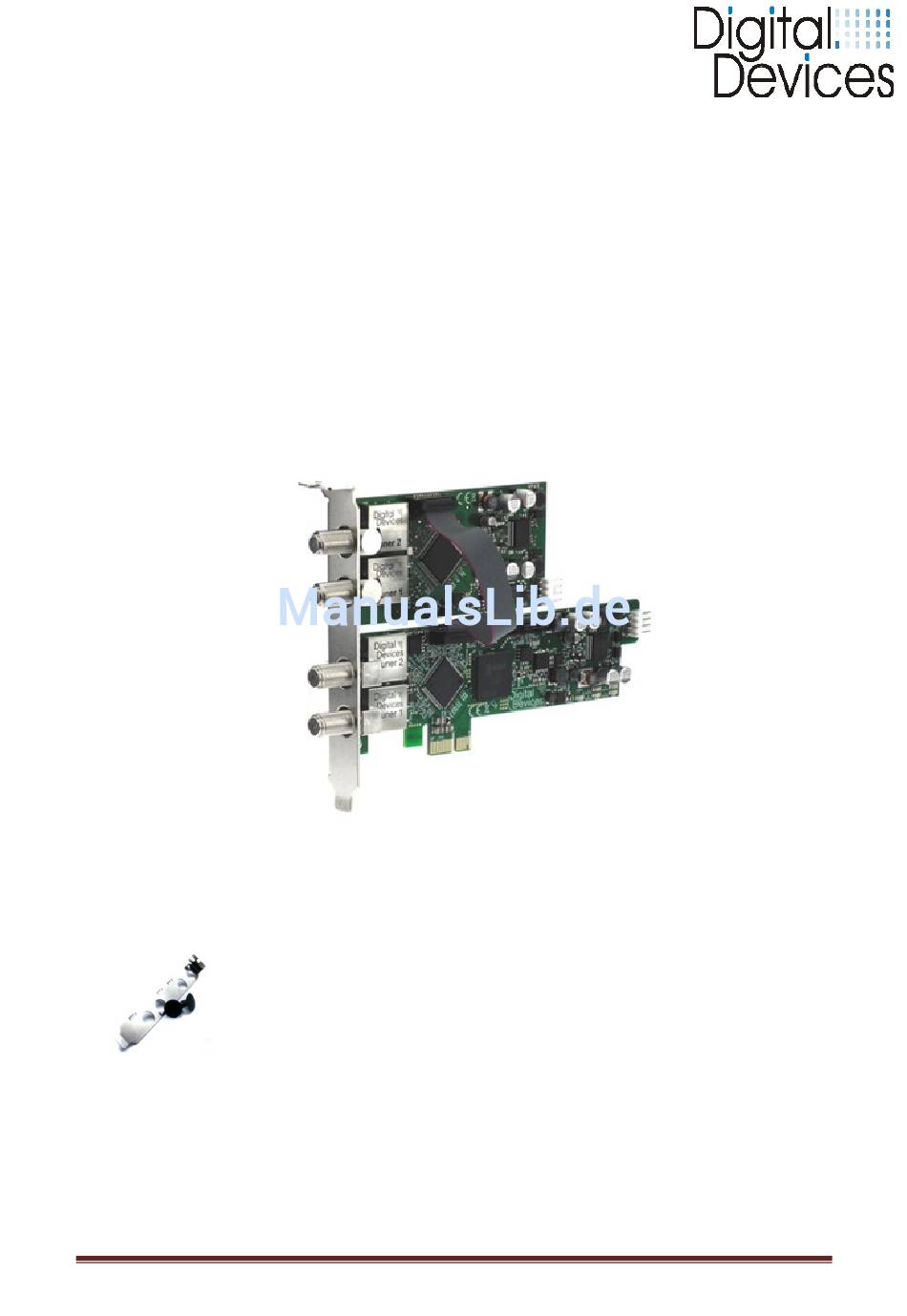

Hinweis: Das abgebildete Slotblech K zur Montage der Cine S2 und eines DuoFlex Moduls auf
einem Slotblech gehört nicht zum Lieferumfang. Dieses ist als Zubehör getrennt zu bestellen.
Zubehör: Slotblech K
Installationsanleitung 07/2014 Digital Devices GmbH
