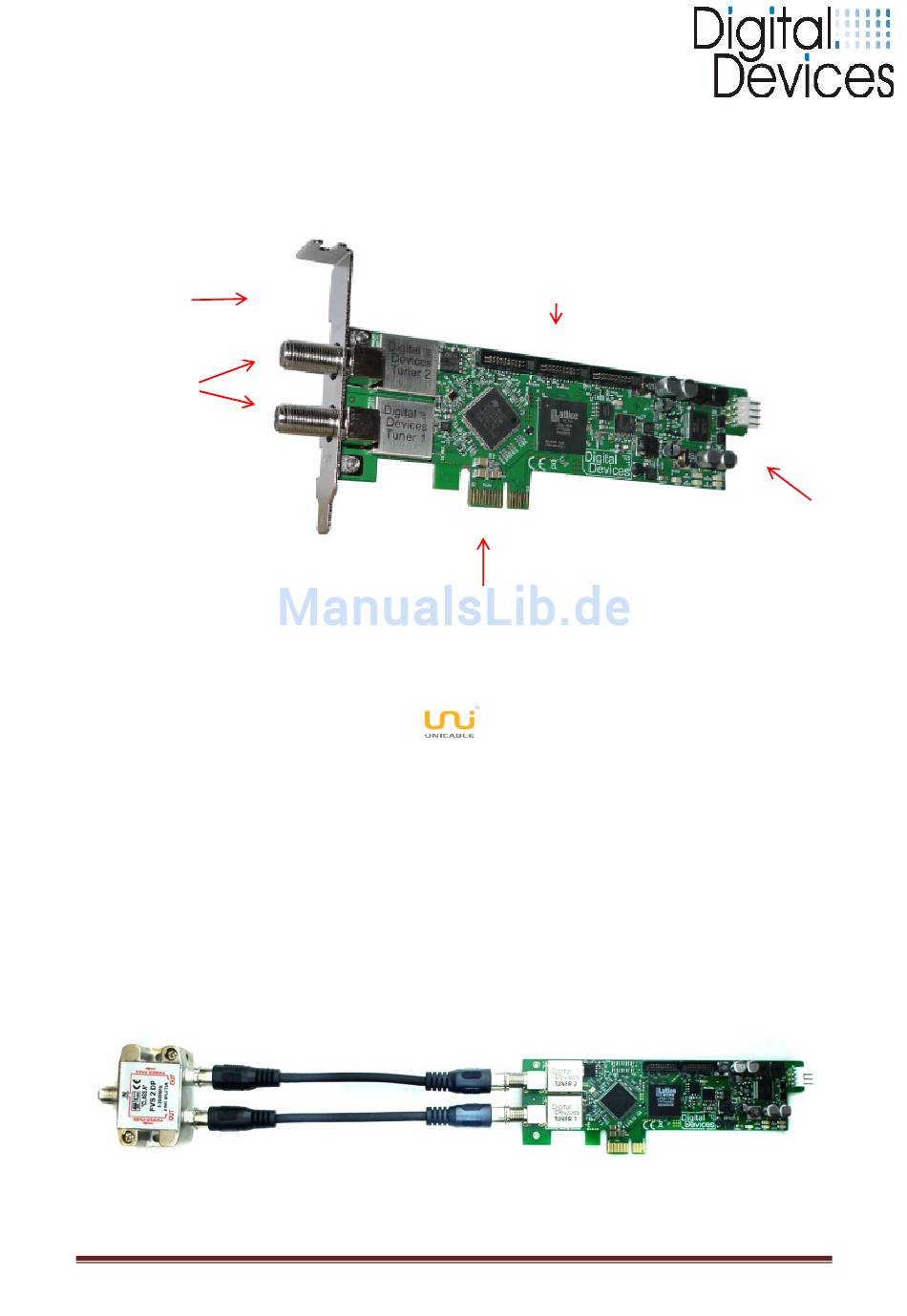

Abb. Cine S2 (V6.5) mit Anschlüssen
Slotblech
Abb.:LowProfile Höhe
LNB-F
Antennenanschlüsse
8. Unicable® Verkabelung
Einkabellösung nach EN50494 oder SCR = Single Cable Routing
•
Eine „Einkabellösung nach EN50494" erlaubt mehrere TV Geräte oder in diesen Fall mehrere
TV Karten mit nur einem Kabel zu versorgen. Je nach eingesetzter Technik können bis zu 8
Tuner über ein Kabel versorgt werden. Voraussetzung ist ein Unicable LNB, ein Unicable
Stacker oder Unicable Multischalter um diese Technik zu nutzen.
•
Die beiden Anschlüsse der Cine S2 müssen dabei mit Kabelanschlüssen versorgt werden, die
über einen Splitter auf ein Kabel konzentriert wird.
•
Der Splitter muss für Unicable
gewährleisten.
•
Die Zuweisung der passenden Unicable Frequenzen und Kanäle erfolgt über das Cine Config
Tool (Kapitel 12).
Installationsanleitung 07/2014 Digital Devices GmbH
3 x 20 pol. Erweiterungsanschluss für Flex-
CI oder DuoFlex DVB Karten
PCI Express Anschluss
geeignet sein und den DC Durchlass für alle Anschlüsse
®
4 pol. Floppystecker zur
LNB Stromversorgung
Seite 5 / 26
®
