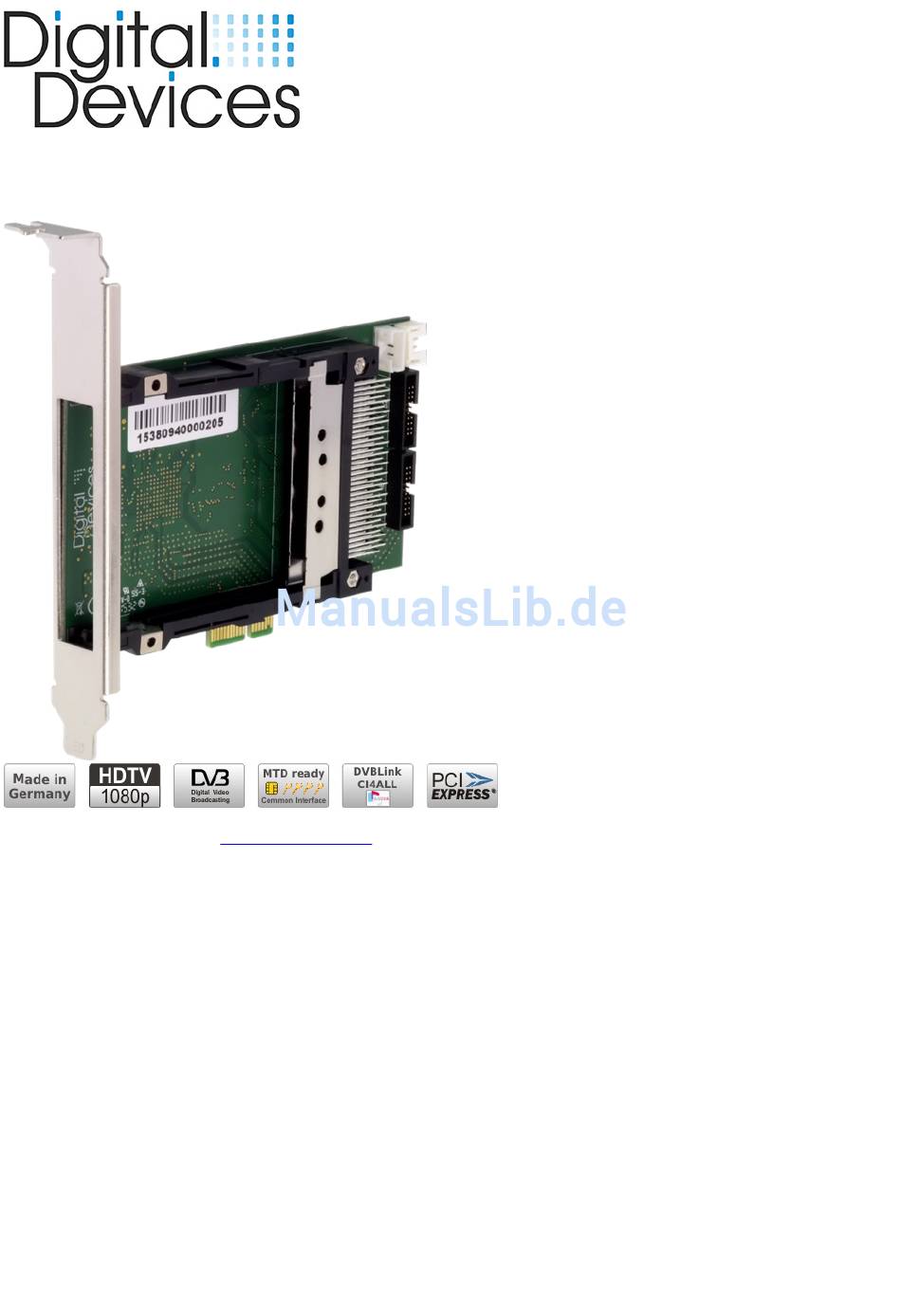

Installationsanleitung „Octopus Duo CI“ Version 2.1 (05.01.2017) Bitte lesen Sie diese Anleitung sorgfältig, Sie hilft Ihnen beim Einbau und der Inbetriebnahme Ihres Digital Devices-Produktes. Besuchen Sie unsere Webseite www.digitaldevices.de, um sich aktualisierte Fassungen dieser Anleitung sowie aktualisierte Treiber herunterzuladen. Kontaktmöglichkeiten finden Sie am Ende dieser Anleitung.
Inhaltsverzeichnis Sicherheitshinweise Produkteigenschaften Technische Daten Lieferumfang Inbetriebnahme Einbau Anschlussübersicht Treiberinstallation Treiberinstallation Windows Treiberinstallation Linux Digital Devices Control Center Software und Applikationen Digital Devices TV TV-Software Unterstützung Technische Abbildungen Erweiterungen Fehlerbehebung Impressum, Kontakt...
Sicherheits- und Gefahrenhinweise Sie haben mit Ihrer TV-Karte bzw. Ihrem Erweiterungsmodul ein Produkt für den Einbau in PC-Systeme erworben. Bitte lesen Sie die folgenden Sicherheitshinweise sorgfältig durch, um beim Einsatz Schäden an Personen oder dem Produkt zu vermeiden. Beachten Sie auch die Hinweise im Handbuch Ihres PCs Geben Sie die Anleitungen an Personen weiter, die einen Ein- Um- oder Ausbau durchführen (auch bei Weiterverkauf).
Produkteigenschaften Highlights der Octopus Duo CI Mit der Octopus Duo CI erhalten Käufer eine Kombination aus CI-Module und Bridge.Durch das integrierte CI-Modul ist sie dabei auf unterschiedliche Empfangssituationen wie Pay-TV ausgerichtet. Dank des Digital Devices-Modulsystems kann sie problemlos jederzeit mit einem oder mehreren Tuner-Modulen bestückt werden.
Inbetriebnahme Hinweis: Beachten Sie unbedingt die Sicherheitshinweise dieses Handbuches und im Handbuch Ihres PCs. Vorbereitung, Hinweise Führen Sie vor dem Ein-/Umbau eine Datensicherung durch Schalten Sie den PC aus und trennen zunächst die Stromversorgung und dann die weiteren externen Kabel. Platzieren Sie den PC so auf einer standfesten Unterlage, dass Sie die Rückseite bequem erreichen können.
Anschlussübersicht Octopus Duo CI CAM Modul einsetzen Setzen Sie die SmartCard Ihres PayTV Anbieters in das CA Modul (CAM) ein und schieben Sie anschließend dieses bis zum Anschlag in einen freien CI Slot des DuoFlex CIs. Kurz vorm Anschlag beim Einstecken des CAMs wird der Druck leicht erhöht. Wenn dieser Punkt erreicht ist, lässt sich das CAM etwa noch 5mm in das CI einschieben.
Treiberinstallation Treiberinstallation unter Windows Vorbereitung: 1. Starten Sie ihren Webbrowser und gehen Sie auf die Website www.digital-devices.de. 2. Klicken Sie auf der Startseite der Website auf „Downloads“ und laden Sie den entsprechenden Treiber für ihr Betriebssystem herunter. Treiber sind für folgende Windows-Versionen verfügbar: Microsoft Windows®...
Digital Devices Control Center Das Digital Devices Control Center ist in Treibern ab Version 2.7.0.108 enthalten und dient der Verwaltung interner DD DVB- Produkte in Windows-Systemen. Die Netzwerktuner-Konfiguration erfolgt im WebInterface oder Octopus Cast Tool. Hinweis: Diese Anleitung beschreibt die für Ihre Karte relevanten Punkte des DD Control Centers, eine ausführliche Beschreibung finden Sie hier: https://manuals.digitaldevices.de/DDControlCenter...
Seite 10
Digital Devices Control Center - Menüpunkte Home Menü Der Home Screen zeigt Ihnen grundlegende Informationen und Konfigurationsmöglichkeiten an. Treiber Version Zeigt die Version des installierten Treibers NIT ignorieren im Windows Media Center Aktivieren Sie die Option für den Einsatz einer DVB-C-Karte oder einer Max S8 im Windows® Media Center Tunerlog erstellen Erstellt eine detaillierte Ereignisliste der letzten sieben Tage zu den installierten Karten und Modulen.
Seite 11
Common Interface Zuordnung (Nur wenn CI Interface vorhanden) Weisen Sie Ihre Digital Devices CI-Module einem oder mehreren Tunern zu, indem Sie die Checkboxen aktivieren. Unterstützt Ihr CAM die MTD Technologie, können Sie ihm mehrere Tuner zuweisen (maximal vier). Transponderliste Windows® Media Center (Nur DVB-S/S2 und DVB-C/C2) Dieser Menüpunkt steht auf Systemen mit Windows®...
Seite 12
Devices Zeigt die erkannten Digital Devices Karten und Module als Menüpunkte an, Detailinformationen bei Auswahl. Bei der Octopus CI S2 Pro und der Octopus CI kann die Bitrate des CI eingestellt werden. Tuner Zeigt die erkannten Tuner als Menüpunkten an, darunter können Diagnoseinformationen eingesehen und spezifische Einstellungen gesetzt werden.
Seite 13
Tuner Typ DVB-S/S2 (Max S8 Serie) Einige Programme (z.B. Windows® Media Center) erkennen den Transpondertyp nicht automatisch (DVB-S/DVB-S2). In diesem seltenen Fall können die Tuner gezielt in den benötigten Betriebsmodus geschaltet werden. Zeigt die im System vorhanden CA Module (CAM) und bietet den Zugriff auf das jeweilige CAM-Menü. CI Zuweisung im DD Control Center Für die Verwendung von CI-Slots ist es erforderlich, sie den Tunern zuzuweisen.
Seite 14
CI aus Ihrem System entfernt haben, ohne vorher die Zuweisung zu den Tunern aufgehoben zu haben. Multi Transponder Decryption (MTD) Das Digital Devices MTD Verfahren steht für „Multi Transponder Decryption“ (Multiple Transponder Entschlüsselung). Werden einem CI Slot mehrere Tuner zugewiesen, läuft das CI automatisch im MTD Modus. Wird einem CI nur ein Tuner zugewiesen, befindet sich das CI automatisch im sogenannten STD Modus „Single Transponder Decryption“...
Software und Applikationen Im Lieferumfang Ihrer TV-Karte befindet sich die Software „Digital Devices TV“, darüber hinaus ist Ihre Karte zu vielen Anwendungen kompatibel. Digital Devices TV Im Lieferumfang Ihrer TV-Karte befindet sich die Software Digital Devices TV. Damit können Sie neben den internen DVB-S, DVB-C- und DVB-C-Karten auch Netzwerktuner wie die Octopus NET einbinden.
Erweiterungen Die Digital Devices Basis-Karten und Module sind dank des Digital Devices Systems problemlos erweiter- und kombinierbar. An die Basis-Karten und Bridges kann grundsätzlich jedes DuoFlex-Modul über die Erweiterungsanschlüsse angeschlossen werden. Auch Karten ohne Erweiterungsanschlüsse können kombiniert werden, hier erfolgt die Anbindung über den PCIe-Systembus. In beiden Varianten werden die zusätzlichen Module nahtlos in das Digital Devices Control Center integriert.
Abschließend verbinden Sie das Netzkabel mit dem PC und schalten ihn ein. Die Verwaltung des Moduls erfolgt wie bei Ihrer vorhandenen Karte bzw. Ihrem vorhandenen Modul innerhalb des Digital Devices Control Center. Die Integration erfolgt „nahtlos“, Sie müssen hierfür nichts unternehmen.
Erweiterungsanschlüsse (Datenports, Tabs) der Octopus Duo CI Hinweise zur Datenverbindung Setzen Sie mehrere Module ein, werden angeschlossene Tuner Module je nach verwendetem TAB später im System folgendermaßen identifiziert: TAB 1 an Octopus Serie -> Tuner 1&2 TAB 2 an Cine oder Octopus Serie -> Tuner 3&4 TAB 3 an Cine oder Octopus Serie ->...
Wird im DD Control Center oder Ihrer Anwendung angezeigt, dass ein Signal anliegt? Besteht das Problem in einer oder mehreren Anwendungen? Probieren Sie es auch in Digital Devices TV aus. Ist ein aktueller Treiber installiert? Tritt das Problem auch auf, wenn Sie einen anderen verwenden? Haben Sie die benötigten Codecs für die Wiedergabe auf Ihrem System installiert ? Deaktivieren Sie ggf.
Telefonisch: +49 (0)2065 - 6989930 (Mo-Fr 09:00 - 18:00 Uhr) Digital Devices Produktportfolio Basisprodukt zahlreicher Digital Devices Lösungen sind die TV-Karten der Cine-Serie. Als Twin-Tuner mit Erweiterbarkeit um weitere Tuner- sowie CI-Module sind zahlreiche Kombinationen möglich. Die Octopus-Serie besteht aus Karten unterschiedlicher Ausstattung als Ausgangsbasis für spezielle TV-Tuner-Umgebungen. Dabei sind Kombinationen mit CI-Erweiterungen sowie externe Lösungen ein Beispiel für eine flexible modulare Kombinationsfähigkeit im DVB-...
