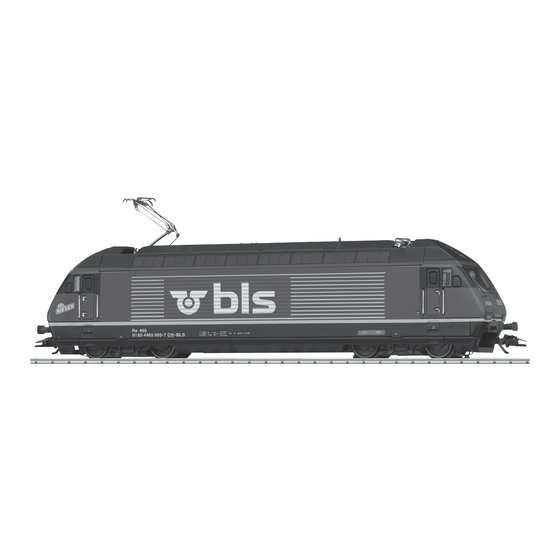

Modell der Serie Re 465
37461

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Märklin Re 465-Serie

  • Seite 1 Modell der Serie Re 465 37461...
  • Seite 2: Inhaltsverzeichnis

    Seite Page Inhaltsverzeichnis: Sommaire : Informationen zum Vorbild Informations concernant la locomotive réelle Sicherheitshinweise Remarques importantes sur la sécurité Wichtige Hinweise Informations générales Funktionen Fonctionement Schaltbare Funktionen Fonctions commutables Parameter / Register Paramètre / Registre Wartung und Instandhaltung Entretien et maintien Ersatzteile Pièces de rechange Page...
  • Seite 3 Página Sida Indice de contenido: Innehållsförteckning: Aviso de seguridad Säkerhetsanvisningar Informaciones generales Allmänna informationer Funciones Funktioner Funciones posibles Kopplingsbara funktioner Parámetro / Registro Parameter / Register El mantenimiento Underhåll och reparation Recambios Reservdelar Pagina Side Indice del contenuto: Indholdsfortegnelse: Avvertenze per la sicurezza Vink om sikkerhed Avvertenze generali Generelle oplysninger...
  • Seite 4: Informationen Zum Vorbild

    Informationen zum Vorbild Information about the Prototype Für das Ausbauprogramm „Bahn 2000“ benötigten die SBB, the Swiss Federal Railways require new multipurpose Schweizerischen Bundesbahnen (SBB) neue Universalloko- locomotives for the “Bahn 2000” (Railway for the engines, motiven. Der Entwicklungsauftrag für die zunächst als which were initially assigned the designation Re 4/4 VI, was Re 4/4 VI bezeichneten Maschinen wurde 1985 erteilt;...
  • Seite 5: Informations Concernant La Locomotive Réelle

    Informations concernant la locomotive réelle Informatie van het voorbeeld Pour leur programme d’extension «Bahn 2000» (Chemin de Voor het uitbreidingsprogramma ”Bahn 2000” fer 2000), les Chemin de fer Fédéraux Susisses (CFF) ont (Spoorweg 2000) heeft de Zwitserse Bondsspoorwegen besoin de nouvelles locomotives universelles. C’est en 1985 (SBB) nieuwe universele locomotieven nodig.
  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Funktionen • Die Lok darf nur mit einem dafür bestimmten Betriebssys- • Erkennung der Betriebsart: automatisch. tem (Märklin Wechselstrom, Märklin Delta, Märklin Digital • Einstellbare Adressen: oder Märklin Systems) eingesetzt werden. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Nur Schaltnetzteile/Transformatoren verwenden, die 1-255 (Central Station 60xxx/Mobile Station 60653) Ihrer örtlichen Netzspannung entsprechen. • Adresse ab Werk: 20 • Die Lok darf nur aus einer Leistungsquelle versorgt werden.
  • Seite 7: Schaltbare Funktionen

    f0 f8 Schaltbare Funktionen systems STOP mobile station Digital/Systems Stirnbeleuchtung function/off Funktion f0 Funktion f0 Geräusch: Horn Funktion 1 Funktion 6 Funktion f1 Funktion f1 Betriebsgeräusch Funktion 2 Funktion 2 Funktion f2 Funktion f2 Schweizer Lichtwechsel Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion 4 Funktion 4...
  • Seite 8: Safety Warnings

    Safety Notes Functions • This locomotive is to be used only with an operating • Recognition of the mode of operation: automatic. system designed for it (Märklin AC, Märklin Delta, Märklin • Addresses that can be set: 01 – 80 Digital or Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Use only switched mode power supply units and transfor- 1-255 (Central Station 60xxx/Mobile Station 60653) mers that are designed for your local power system. • Address set at the factory: 20 • This locomotive must never be supplied with power from • Mfx technology for the Mobile Station/Central Station.
  • Seite 9: Controllable Functions

    f0 f8 Controllable Functions systems STOP mobile station Digital/Systems Headlights function/off Function f0 Function f0 Sound effect: Horn Function 1 Function 6 Function f1 Function f1 Sound effect: Operating sounds Function 2 Function 2 Function f2 Function f2 Swiss headlight changeover Function 3 Function 5 Function f3 Function f3 Function 4...
  • Seite 10: Remarques Importantes Sur La Sécurité

    Remarques importantes sur la sécurité • Garantie légale et garantie contractuelle conformément au certificat de garantie ci-joint. • La locomotive ne peut être mise en service qu’avec un système d’exploitation adéquat (Märklin AC, Märklin • www.maerklin.com/en/imprint.html Delta, Märklin Digital ou Märklin Systems). Fonctionnement • Utiliser uniquement des convertisseurs et transforma- • Détection du mode d’exploitation : automatique. teurs correspondant à la tension du secteur local. • Adresses disponibles : • La locomotive ne peut être alimentée en courant que par 1-80 (Control Unit 6021/Mobile Station 60651/652)
  • Seite 11: Fonctions Commutables

    f0 f8 Fonctions commutables systems STOP mobile station Digital/Systems Fanal function/off Fonction f0 Fonction f0 Bruitage : Trompe Fonction 1 Fonction 6 Fonction f1 Fonction f1 Bruit d’exploitation Fonction 2 Fonction 2 Fonction f2 Fonction f2 feux suisses Fonction 3 Fonction 5 Fonction f3 Fonction f3 Fonction 4...
  • Seite 12: Veiligheidsvoorschriften

    Veiligheidsvoorschriften • Vrijwaring en garantie overeenkomstig het bijgevoegde garantiebewijs. • De loc mag alleen met een daarvoor bestemd bedrijfssys- • www.maerklin.com/en/imprint.html teem (Märklin AC, Märklin Delta, Märklin digitaal of Märklin Systems) gebruikt worden. Functies • Alleen net-adapters en transformatoren gebruiken • Herkenning van het bedrijfssysteem: automatisch. waarvan de aangegeven netspanning overeenkomt met • Instelbare adressen: de netspanning ter plaatse. 1-80 (Control Unit 6021/Mobile Station 60651/652) • De loc mag niet vanuit meer dan één stroomvoorziening 1-255 (Central Station 60xxx/Mobile Station 60653) gelijktijdig gevoed worden.
  • Seite 13: Schakelbare Functies

    f0 f8 Schakelbare functies systems STOP mobile station Digital/Systems Frontverlichting function/off Functie f0 Functie f0 Geluid: signaalhoorn Functie 1 Functie 6 Functie f1 Functie f1 Bedrijfsgeluiden Functie 2 Functie 2 Functie f2 Functie f2 Zwitserse lichtwisseling Functie 3 Functie 5 Functie f3 Functie f3 Functie 4 Functie 4...
  • Seite 14: Aviso De Seguridad

    Aviso de seguridad • El mantenimiento, la conservación y las reparaciones deben ser realizadas siempre por adultos. • La locomotora solamente debe funcionar en un sistema • Responsabilidad y garantía conforme al documento de de corriente propio (Märklin AC – Märklin Delta – garantía que se adjunta. Märklin Digital o Märklin Systems). • www.maerklin.com/en/imprint.html • Emplear únicamente fuentes de alimentación conmutadas y transformadores que sean de la tensión de red local. Funciones • La locomotora no deberá recibir corriente eléctrica mas • Reconocimiento del sistema: automático.
  • Seite 15: Funciones Posibles

    f0 f8 Funciones posibles systems STOP mobile station Digital/Systems Faros frontales function/off Función f0 Función f0 Ruido: Bocina Función 1 Función 6 Función f1 Función f1 ruido de explotación Función 2 Función 2 Función f2 Función f2 Faros con cambio según sistema suizo Función 3 Función 5 Función f3...
  • Seite 16: Avvertenze Per La Sicurezza

    Avvertenze per la sicurezza • Manutenzione, tenuta in efficienza e riparazioni possono venire eseguite soltanto da parte di adulti. • Tale locomotiva deve essere impiegata soltanto con un sistema di funzionamento adeguato per questa (Märklin AC, • Prestazioni di garanzia e garanzia in conformità Märklin Delta, Märklin Digital oppure Märklin Systems). all’accluso certificato di garanzia. • Impiegare soltanto alimentatori “switching“ e trasforma- • www.maerklin.com/en/imprint.html tori che corrispondono alla Vostra tensione di rete locale.
  • Seite 17: Funzioni Commutabili

    f0 f8 Funzioni commutabili systems STOP mobile station Digital/Systems Illuminazione di testa function/off Funzione f0 Funzione f0 Rumore: tromba Funzione 1 Funzione 6 Funzione f1 Funzione f1 Rumori di esercizio Funzione 2 Funzione 2 Funzione f2 Funzione f2 Commutazione dei fanali di tipo svizzero Funzione 3 Funzione 5 Funzione f3...
  • Seite 18: Säkerhetsanvisningar

    Säkerhetsanvisningar Funktioner • Loket får endast köras med ett därtill avsett driftsystem • Driftsättet igenkänns automatiskt. (Märklin AC, Märklin Delta, Märklin Digital eller • Inställbara adresser: Märklin Systems). 1-80 (Control Unit 6021/Mobile Station 60651/652) • Använd endast nätadaptrar och transformatorer anpas- 1-255 (Central Station 60xxx/Mobile Station 60653) sade för det lokala elnätet. • Adress från tillverkaren: 20 • Loket får inte samtidigt försörjas av mer än en kraftkälla. • Mfx-teknologi för Mobile Station/Central Station.
  • Seite 19: Kopplingsbara Funktioner

    f0 f8 Kopplingsbara funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Ljud: Signalhorn Funktion 1 Funktion 6 Funktion f1 Funktion f1 Trafikljud Funktion 2 Funktion 2 Funktion f2 Funktion f2 Schweizisk ljusväxling Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion 4 Funktion 4...
  • Seite 20: Vink Om Sikkerhed

    Vink om sikkerhed Funktioner • Lokomotivet må kun bruges med et driftssystem (Märklin • Registrering af driftsarten: automatisk. AC, Märklin Delta, Märklin Digital eller Märklin Systems), • Indstillelige adresser: der er beregnet dertil. 1-80 (Control Unit 6021/Mobile Station 60651/652) • Anvend kun DC-DC-omformere og transformatorer, der 1-255 (Central Station 60xxx/Mobile Station 60653) passer til den lokale netspænding.
  • Seite 21: Styrbare Funktioner

    f0 f8 Styrbare funktioner systems STOP mobile station Digital/Systems Frontstrålkastare function/off Funktion f0 Funktion f0 Ljud: Signalhorn Funktion 1 Funktion 6 Funktion f1 Funktion f1 Trafikljud Funktion 2 Funktion 2 Funktion f2 Funktion f2 Schweizer-lysskift Funktion 3 Funktion 5 Funktion f3 Funktion f3 Funktion 4 Funktion 4...
  • Seite 22: Parameter / Register

    Wert • Value • CV (Parameter) • CV (Parameter) • CV (Paramètre) • Valeur • Waarde • CV (Parameter) • CV (Parámetro) • CV (Parametro) • CV-Nr. Valor • Valore • CV (Parameter) • CV (Parameter) Värde • Værdi Adresse • Address • Adresse • Adres • 01 - (80)* 255 Código • Indrizzo • Adress • Adresse Anfahrverzögerung • Acceleration delay • Temporisation accélération •...
  • Seite 31 1 Dachstromabnehmer E644 240 2 Trägerisolation E416 060 3 Zylinderschraube E750 200 4 Glasteile E231 483 5 Linsenschraube E785 070 6 Linsenschraube E786 750 7 Decoder 168 237 8 Leiterplatte Stirnbeleuchtung E168 238 9 Lampenhalter E415 750 10 Haftreifen E220 510 11 Motor komplett E165 841 12 Motorbürsten...
  • Seite 32 Due to different legal requirements regarding electro-magne- tic compatibility, this item may be used in the USA only after separate certification for FCC compliance and an adjustment if necessary. Use in the USA without this certification is not permitted and absolves us of any liability. If you should want such certification to be done, please contact us – also due to the additional costs incurred for this.
