Cabletech URZ0409 Bedienungsanleitung
Gas & kohlenmonoxid-detektor
Verwandte Anleitungen für Cabletech URZ0409
Inhaltszusammenfassung für Cabletech URZ0409
- Seite 1 GAS & CO DETECTOR BEDIENUNGSANLEITUNG OWNER’S MANUAL INSTRUKCJA OBSŁUGI MANUAL DE UTILIZARE URZ0409...
-
Seite 3: Produktbeschreibung

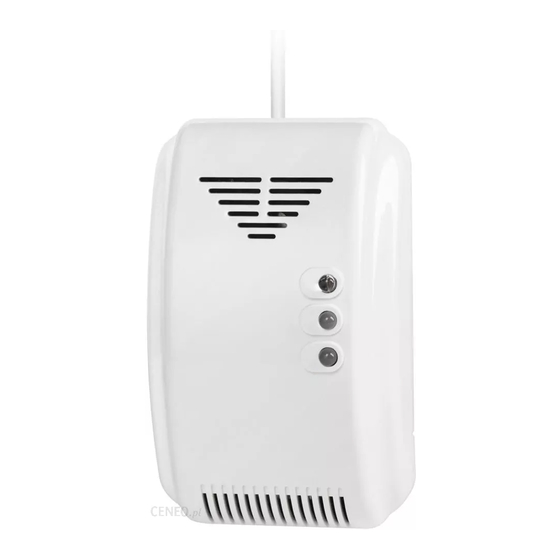

BEDIENUNGSANLEITUNG 1. EINLEITUNG Dieses Produkt komplexer brennbares & Kohlenmonoxid-Detektor mit hoher Stabilität. Er wird zum Erfassen von brennbarem Gaslecks oder Kohlenmonoxid verwendet. Erweiterter Halbleitersensor wird eingesetzt und ein zweiter integrierter Sensor um brennbare Gase und Kohlenmonoxid einzeln zu erkennen. Der Detektor zeichnet sich durch stabile Funktion, lange Lebensdauer, bequeme Installation und hohe Zuverlässigkeit aus. - Seite 4 BEDIENUNGSANLEITUNG 1. CO Testtaste 2. Betriebsanzeige 3. CO Anzeige 4. Brennbares gas Anzeige 5. Luftloch für Gas-Durchlauf 6. Manuelle Abschaltung 7. Kontroll-Linie (Mit Detektor verbinden) 8. Elektroventil (Optionaler Zusatz) 3. HAUPTMERKMALE • Hochzuverlässiger Sensor • Automatisches zurücksetzen nach Alarm • Fehlfunktion Selbstüberprüfungs-Anzeige •...
-
Seite 5: Technische Daten
BEDIENUNGSANLEITUNG 4. TECHNISCHE DATEN • Betriebsspannung: 100-240 VAC oder 12 VDC • Nominalleistung: ≤ 3 W (220 VAC Stromversorgung) • Aufwärmzeit: 3-5 Minuten • Alarmschwelle: 6%LEL ±5% LEL von Erdgas, 150 PPM ± 100 PPM von CO • Alarmanzeige: entsprechende rote LED blinkt •... - Seite 6 BEDIENUNGSANLEITUNG DETEKTOR DECKE Durchmesser: 3 m BODEN GASOFEN 3. Befestigen Sie sie Schrauben zuverlässig in der Wand, danach hängen Sie den Detektor auf. 4. Bitte beachten Sie, während der Installation des Detektors im Haus, dass sich die Einbaulage nicht zu nahe am Gasofen befindet, um ein rösten zu vermeiden.
-
Seite 7: Anschlussblock Abbildung
BEDIENUNGSANLEITUNG 6. ANSCHLUSSBLOCK ABBILDUNG 1. Stromversorgung 2. NC/NO oder mit Abluftventilator verbinden 3. Elektroventil 7. BEDIENUNGSANLEITUNG Dieser Detektor kann selbstständig oder verkabelt in Netzwerk-Ausgangsfunktionen verwendet werden. 7.1. Selbständig 1. Wählen Sie eine geeignete Position zur Montage des Detektors. 2. Schalten Sie die Stromversorgung ein, das Gerät schaltet in den Selbsttest-Status die Betriebsanzeige leuchtet, die Alarm - LED (rot) blinkt für eine Sekunde, und der Summer gibt einen Ton. - Seite 8 BEDIENUNGSANLEITUNG 2. Schalten Sie die Stromversorgung ein, das Gerät schaltet in den Selbsttest-Status die Betriebsanzeige leuchtet, die Alarm - LED (rot) blinkt für eine Sekunde, und der Summer gibt einen Ton. Dann geht das Gerät in den Aufwärmzustand, das grüne Licht blinkt. Nach ca. 3-5 Minuten endet der Aufwärmzustand, das grüne Licht erlischt, der Detektor befindet sich im normalen Funktionsstatus.
-
Seite 9: Notfallalarm Behandlung
BEDIENUNGSANLEITUNG 8. TEST 1. Test für brennbare Gase: nachdem der Detektor die Aufwärmphase beendet hat, benutzen Sie ein unentzündbares Feuerzeug um etwas Gas in der nähe des Gerätes, in einem Abstand von 5 cm vom Luftloch für Gas-Durchlauf herzustellen. Der Detektor wird einen Warn-Ton abgeben und die rote LED wird blinken. -
Seite 10: Led Information
BEDIENUNGSANLEITUNG 10. LED INFORMATION... -
Seite 11: Wartung
BEDIENUNGSANLEITUNG 11. WARTUNG Der Hersteller empfiehlt das Gerät mit einem milden Reiniger jede 3 Monate zu reinigen und den Detektor nach jeder Reinigung erneut zu testen. 12. SICHERHEITSANLEITUNGEN 1. Das Gerät muss korrekt montiert und angeschlossen sein. Es funktioniert nicht ohne Stromversorgung. 2. - Seite 12 BEDIENUNGSANLEITUNG Hiermit erklär die Firma Lechpol dass sich das Gerät ZLA0857 im Einklang mit den grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EG befindet. Konformitätserklärung zum Download auf www.lechpol.eu Deutsch Korrekte Entsorgung dieses Produkts (Elektromüll) (Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem).
- Seite 44 www.cabletech.pl...
