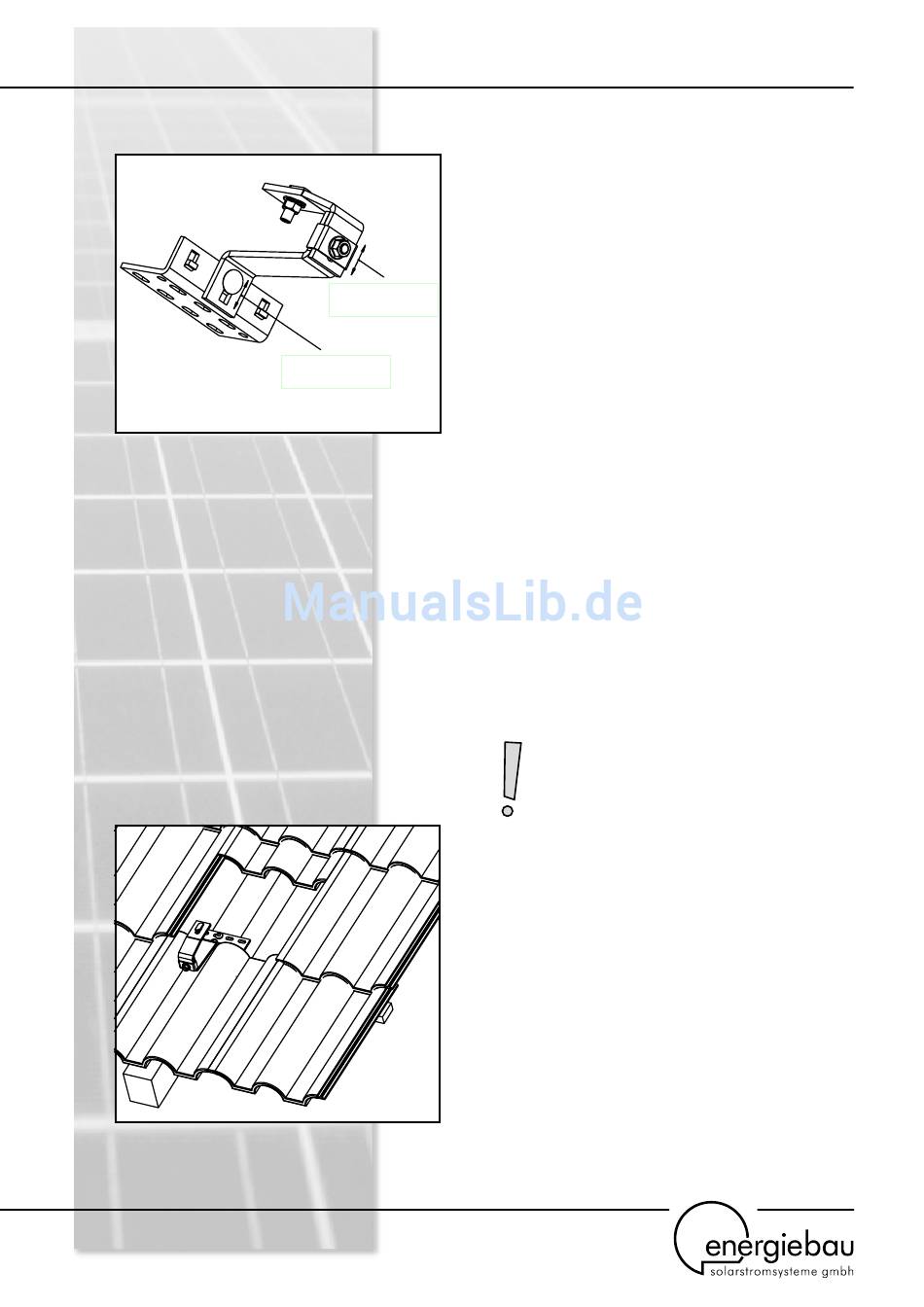

Lorenz Solo Montageanleitung Seite 11

Höhenverstellung des Dachhalters
Dachhalter im Ziegeldach
11
Höhenverstellung
für Profilhöhe
Höhenverstellung
für Dachpfanne
Dachhaltermontage
Zur Einstellung der Höhenposition des Profils sind
die Dachhalter mit einer Höhenverstellung versehen.
Ausnahmen sind der verstärkte Dachhalter sowie der
Dachhalter für Blechfalzdächer.
An den Befestigungspunkten für die Holzschrauben
müssen die Dachsparren bzw. Pfetten mit einem 5 mm
Holzbohrer vorgebohrt werden. Bei Verwendung von
zugelassenen Tellerkopfschrauben (Art.-Nr: 46 35 086
bzw. 46 35 088) entfällt das Vorbohren.
Die Dachhalter sind jeweils mit mindestens zwei
Holzschrauben 8 mm zu befestigen. Die tragende
Schraubenlänge muss mindestens 60 mm betragen.
Beachten Sie ausreichende seitliche Abstände der
Schrauben auf dem Sparren bzw. der Pfette bei der
Positionierung der Dachhalter. Auch bei der Befes-
tigung der Dachhalter auf der Konterlattung muss
die tragende Schraubenlänge vollständig im Sparren
eingeschraubt werden. Hierfür sind entsprechend
längere Schrauben zu verwenden.
Die Lage der Ziegel kann es erforderlich machen,
dass die Dachhalter auf dem Sparren seitlich versetzt
positioniert werden. Die Grundplatte des Halters muss
dabei die Sparrenbreite jedoch immer vollständig über-
decken. Bei seitlich versetzter Montage des Auslegers
an die Grundplatte muss ggf. seitlich am Sparren bzw.
der Konterlatte unterfüttert werden.
Achtung: Die Dachhalter müssen so installiert
werden, dass diese zum oberen sowie unteren
Ziegel keinen Kontakt haben. Zum unten
liegen den Ziegel ist ein Abstand von ca. 5 mm
vorzusehen, um auch bei hoher Belastung und
entsprechender Durchbiegung Ziegelbruch zu
vermeiden. Die Einstellung dieses Abstands
erfolgt an der Verschraubung zwischen Grund-
platte und Ausleger des Dachhalters.
An der Stelle der Durchführung des Dachhalters
zwischen den Ziegeln sind mittels Trennschleifer oder
Hammer am Ziegel entsprechende Aussparungen
vorzunehmen. Gegebenenfalls können spezielle
Dachziegel aus Kunststoff oder Metall eingesetzt
werden. Achten Sie darauf, dass die Dachziegel auch
nach Anbringen der Dachhalter dichtend auf dem
Dach aufliegen.
