Vorarbeiten
4.6 Position der Dachhalter
ermitteln
Ermitteln Sie die Position der Dachhalter
auf dem Dach entsprechend der Vor-
planung und markieren Sie diese mit
Kreide. Die Abstände der Profile von der
oberen bzw. unteren Modulschmalseite
sollten jeweils etwa 1/5 der Modullänge
- maximal jedoch ¼ der Modullänge -
betragen. Berücksichtigen Sie bitte auf
jeden Fall auch die Installationsanlei-
tung des Modulherstellers.
Achtung: Berücksichtigen Sie,
dass der zulässige Überstand
der Profile über die Dachhal-
ter maximal 300 mm beträgt.
Achten Sie weiterhin auf einen
gleichmäßigen Abstand zum
Ortgang sowie zum First und
zur Traufe (ggf. Hilfsschnur ver-
wenden).
5 Montage der Dachhalter
5.1 Allgemeine Hinweise
Wichtig: Die Dachhalter müssen so positioniert und
montiert werden, dass die Profile anschließend immer
im rechten Winkel zur Sparren- bzw. Pfettenkonstruk-
tion liegen. Bei Sparrenmontage müssen die Dachhal-
ter horizontal in einer Flucht liegen (entsprechend der
Profillage). Analog müssen bei Pfettenmontage die
Dachhalter vertikal in einer Flucht liegen.
Tipp: Verwenden Sie eine Hilfsschnur, um die Dachhal-
ter in einer Flucht auszurichten. Montieren Sie dafür
zuerst die an den Ecken des Modulfeldes liegenden
Dachhalter.
Die Dachhalter werden an den gekennzeichneten
Positionen des Daches abhängig von der Dachdeckung
wie in den folgenden Kapiteln beschrieben montiert.
Wichtig: Die Befestigungspunkte der Profile an den
Dachhaltern sollten möglichst plan in einer Ebene
liegen, um Verspannungen der einzelnen Module zu
vermeiden sowie optisch eine homogene Fläche zu
erreichen.

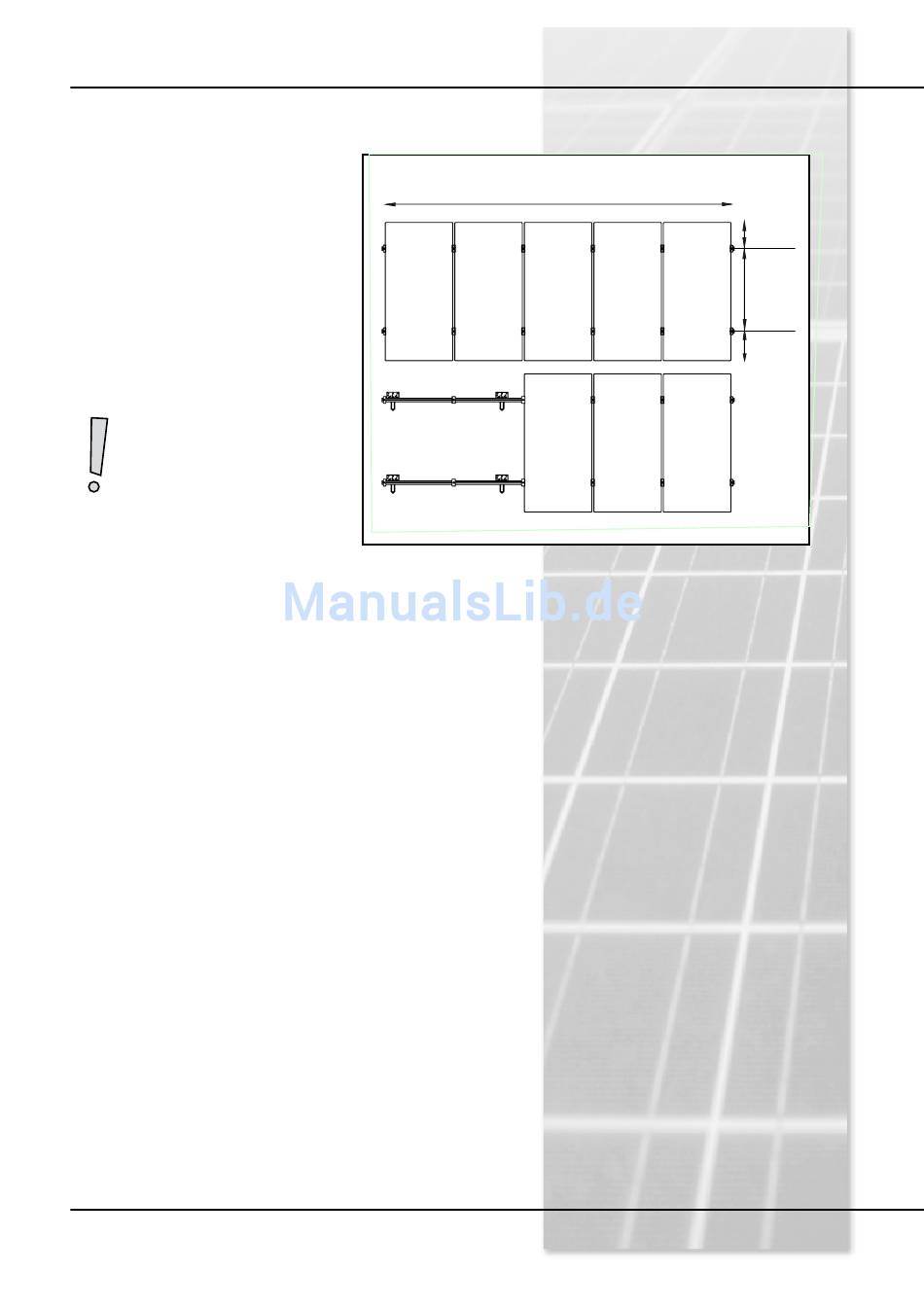

Profillänge
Position der Dachhalter und Profile
1/5
3/5
1/5
10
