- Seite 1 LORENZ Schrägdachsystem Montagetipps LORENZ solo-basic-Kits...
- Seite 2 Systematik Bauweise Start-Kleinteileset 2S 8 Endklemmen, 8 Endkappen, 4 Soloclips Anbau-Kleinteileset 4A 8 Mittelklemmen, 4 Clickverbinder, 4 Soloclips Profilset 2x1 Modul 4 Profile 1,07m Profilset 2x2 Module 4 Profile 2,07m Dachhaken Al6-AW 2er Set 2 Dachhaken Al6-AW, 4 Torx-Tellerkopfschrauben Dachhaken St.8 2er Set 2 Dachhaken St.8, 2 Adapterwinkel, 4 Torx-Tellerkopfschrauben Artikelnummern...

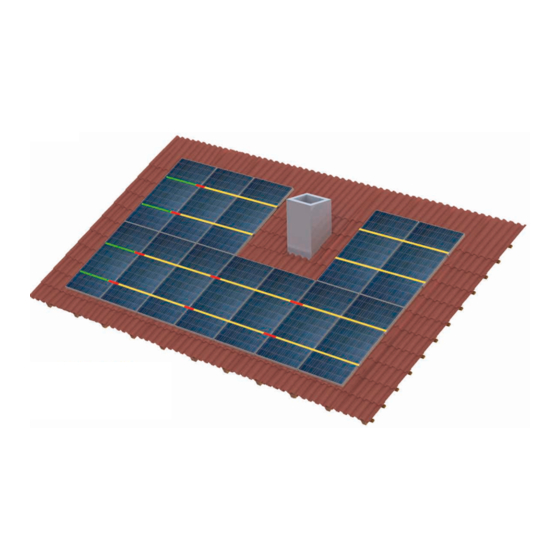

- Seite 3 Höhe und Breite des Daches eintragen. Zur Statikprüfung zusätzlich Sparrenabstand, Modulleistung, Land und Postleitzahl hinzufü- gen. Klicken Sie auf „Berechnen“. Der LORENZ Kit-Planer zeigt Ihnen die Ergebnisse. Bei Störfeldern die jeweiligen Module wegklicken. Ergebnis gegebenenfalls speichern und drucken. Beispiel Dachhaken-Anordnung...
- Seite 4 Montage Dachhaken Al6-AW Ziegel für Dachhakenausleger aussparen. Ausleger am Dachhaken fixieren. M10: 32 Nm Dachhaken am Sparren montieren. Achtung: ohne Vorbohren und ohne Schlag einschrauben Akku-Schrauber / cordless screwdriver Bit Torx T40 Ausleger mit ausreichend Abstand zum Ziegel montieren. Achtung: Ausleger darf nicht auflie-...
- Seite 5 Montage Dachhaken St.8 Ziegel für Dachhakenausleger aussparen. Dachhaken am Sparren montieren. Achtung: ohne Vorbohren und ohne Schlag einschrauben Akku-Schrauber / cordless screwdriver Bit Torx T40 Ausleger mit ausreichend Abstand zum Ziegel montieren. Achtung: Ausleger darf nicht auflie- Adapterwinkel auf Dachhaken schrauben. Achtung: untere Mutter M10 handfest ziehen.
-
Seite 6: Montage
Montage Profile Profile mit Clickverbinder verbinden. Tragschiene montieren. Profile parallel ausrichten. Höhe der Profile über Verstellen der Adap- terwinkel ausrichten. - Seite 7 Montage Alle Schrauben am Dachhaken/Adapterwin- kel festziehen. M8: 16 Nm Stringleitungen verlegen. (Zur Vorbereitung der Modulmontage.) Endklemme festschrauben, dabei 10mm Abstand zum Profilende halten Drücken Sie die Endklemme bei der Monta- ge an das Modul M8: 16 Nm Endkappe in Profilende drücken.
- Seite 8 Komponenten Überblick Dachhaken Solo-basic-Profil Modulklemme LORENZ-Montagesysteme GmbH Alfred-Nobel-Straße 7-9 DE-50226 Frechen Tel.: +49 2234 93309-0 Fax: +49 2234 93309-19 E-Mail: info@lorenz-ms.de www.lorenz-montagesysteme.de...
