W-DMX Reset
DMX Mode
SYNC
Run Last Setting
Belegung der DMX-Anschlü sse
Die Maschine verfügt über 3-polige und 5-polige XLR-Anschlüsse für den DMX-Anschluss.

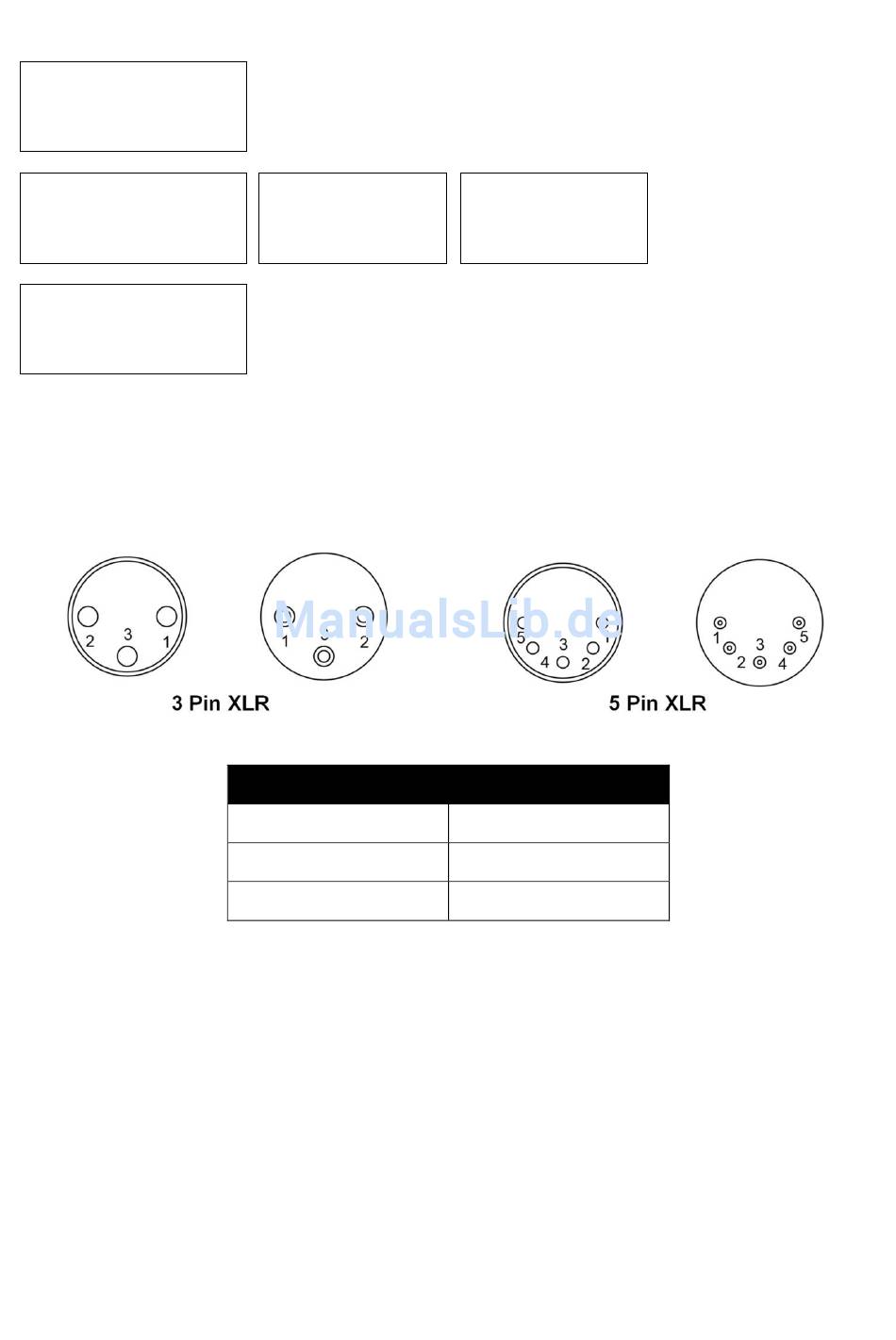

Die nachfolgende Grafik zeigt die Belegung der Buchsen.
DMX-Steuerung
DMX-Anschluss herstellen– Schließ en Sie das Gerät an einen DMX-Controller oder an ein
Gerät in der DMX-Kette an. Für den DMX-Anschluss sind 3-polige und 5-polige XLR-
Anschlüsse auf der Vorderseite der Maschine angebracht.
DMX512-Adresse einstellen – Der Adressierung erfolgt über das Bedienfeld. Die Maschine
belegt 2 Steuerkanäle. Die Startadresse ist der erste Kanal, auf den die Maschine auf
Signale vom Controller reagiert. Achten Sie darauf, dass sich keine Kanäle überlappen,
damit die Maschine ordnungsgemäß gesteuert werden kann.
Verbindung mit W-DMX-Sendeeinheit trennen.
XX
DMX Mode
Mit letzter Einstellung starten ein-/ausschalten.
XX
Kontakt
1
2
3
DMX Mode
CH1
Funktion
Masse
Signal-
Signal+
25
CH2
