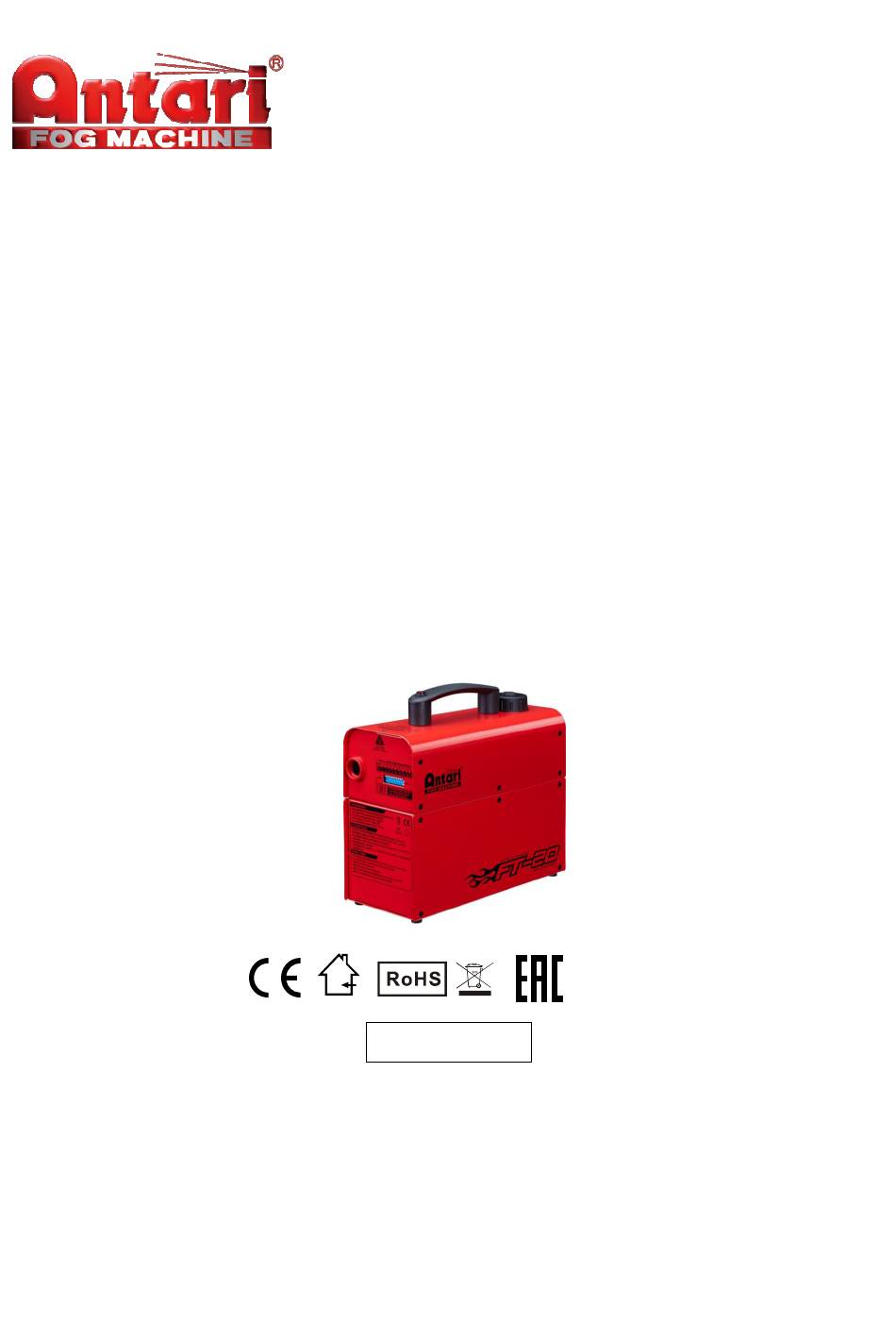

- Seite 1 FT-20 Bedienungsanleitung Deutsch © 2016 Antari Lighting and Effects Ltd.
-
Seite 3: Sicherheitshinweise
Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile. -
Seite 4: Auspacken Und Prüfen Des Geräts

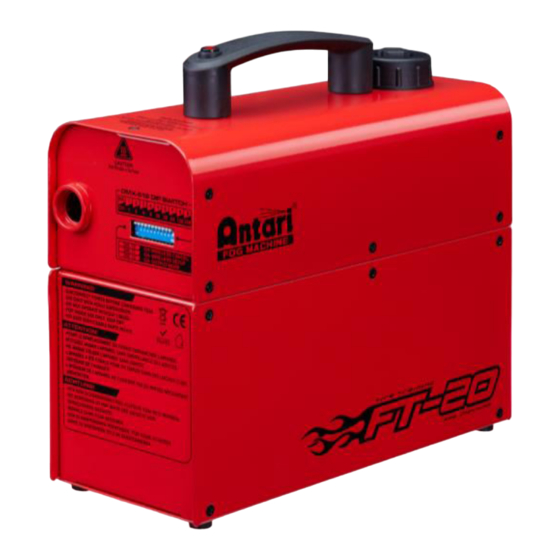

Fehlfunktionen führen. Sollte die Maschine einmal nicht mehr ordnungsgemäß arbeiten, trennen Sie sie vom ․ Netz und stoppen Sie den Betrieb. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank immer vollständig, bevor Sie das Gerät transportieren. - Seite 5 Geräteabmessungen 238 mm 108 mm 293 mm Geräteübersicht An/Aus- Knopf Nebelaustrittsdüse DIP-Schalter...
- Seite 6 Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein. Schritt 2: Füllen Sie den Tank mit Antari FLM-05 Nebelflüssigkeit. Schritt 3: Stecken Sie den Netzstecker in eine geerdete Schutzkontaktsteckdose ein, um den Akku zu laden.
- Seite 7 Gelb bedeutet „Wird Grün bedeutet „Ladevorgang Einstecken des Ladekabels aufgeladen“ abgeschlossen“ Verwenden Sie bitte ausschließlich dreiadrige, geerdete Steckdosen, um eine Stromschlaggefahr zu vermeiden. Schritt 4: Verbinden Sie die Power Base mit der Nebelmaschine und schalten Sie das Gerät am An/Aus-Schalter ein.
-
Seite 8: Bedienung
Schritt 5: Um die Nebelproduktion zu aktivieren, drücken Sie den Drehknopf auf der Rückseite. Drehen Sie den Knopf, um die Ausstoßmenge einzustellen. Lassen Sie ihn los, um die Nebelproduktion zu stoppen. Schritt 6: Um die Maschine abzuschalten, trennen Sie die Power Base von Maschine. Bedienung Betrieb über Bedienfeld Die Maschine wird mit dem An/Aus-Knopf und dem Drehknopf für die Ausstoßmenge auf der... - Seite 9 Belegung der DMX-Anschlüsse Die Maschine verfügt über 3-polige XLR-Anschlüsse für den DMX-Anschluss. Die nachfolgende Grafik zeigt die Belegung der Buchsen. Kontakt Funktion Masse Signal- Signal+ DMX-Steuerung DMX-Anschluss herstellen – Schließen Sie die Maschine an einen DMX-Controller oder an ein Gerät in der DMX-Kette an. Für den DMX-Anschluss sind 3-polige XLR-Anschlüsse auf der Rückseite der Maschine angebracht.
- Seite 10 Mikrofonbuchse auf der Rückseite des Geräts. Mit dem Kippschalter schalten Sie die Nebelproduktion ein/aus und mit dem Drehknopf können Sie das Ausstoßvolumen regulieren. Steuerung per kabellose Fernbedienung (optional) Die kabellose Steuerung besteht aus einer WTR-20-Fernbedienung (Reichweite 50m) und einem Empfänger, der an der Rückseite der FT-20-Nebelmaschine angebracht wird.
- Seite 11 Taste Funktion Nebelproduktion aktivieren Nebelproduktion stoppen Ausstoßvolumen erhöhen Ausstoßvolumen reduzieren Fernbedienung und Empfänger koppeln Jedem Empfänger können bis zu 5 Fernbedienungen zugewiesen werden. Geräte koppeln Schritt 1: Stellen Sie den DIP-Schalter 11 auf ON. Schritt 2: Wenn die Status-LED anfängt zu blinken, halten Sie die Taste A gedrückt, um die Geräte zu koppeln.
-
Seite 12: Wartung
Sie mit einer Batterie selben Typs (27A 12V). Nebelflüssigkeit Benutzen Sie für den FT-20 nur Antari FML Fluid auf Wasserbasis. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen. -
Seite 13: Technische Daten
Eingangsspannung AC 100-240V, 50 / 60Hz Gesamtanschlusswert 600 W Fluidverbrauch 16 ml/min Fluidfassungsvermögen 0,4 l Kompatible Nebelflüssigkeit Antari FML-05 Nebelfluid Max. Betriebszeit 11 Min. bei max. Ausstoß (Batteriebetrieb) Umgebungstemperatur 5°C - 40°C Steuerung DMX 512, Manual, Fernbedienung DMX-Kanäle 1 Kanal... - Seite 16 C08HZ1001...
