Schnittstellen • Serielle Schnittstellen

5 Schnittstellen

5.1 Serielle Schnittstellen

RS232 Schnittstelle
Das im Set mitgelieferte Schnittstellenkabel wird an
den Steckverbinder (11) und auf der anderen Seite
direkt an einen RS232 Anschluss (COM-Schnittstelle
eines PCs) angeschlossen. Optional ist auch ein ein-
seitig offenes Kabel mit 5 Einzelleitungen erhältlich.
TTL Schnittstelle
Für OEM ist eine Sonderversion mit 3,3V TTL Pegeln
verfügbar.
Bei extrem langsamen Betrieb des Druckers (<5mm/sek.) können spezielle Einstellungen nötig
werden. Bitte informieren Sie sich ggf. bei unserem techn. Support.
Steckerbelegung der seriellen Schnittstelle RS232 (V.24) am Stecker (11)
Steckverbinder am Drucker: (5polig). >>> serielles Kabel. Das zweite Ende hat eine
9 pol. SUB-D Buchse. Die Belegung ist 1:1 passend zur seriellen COM-Schnittstelle des PCs.
GCT-4378/79-FLASH
5pol Mini-USB-Stecker
Pin Signal I/O
1 CTS O
2 TxD I
3 RxD O
4 VAUX/RTS I/O
5 GND signal GND
Schirm

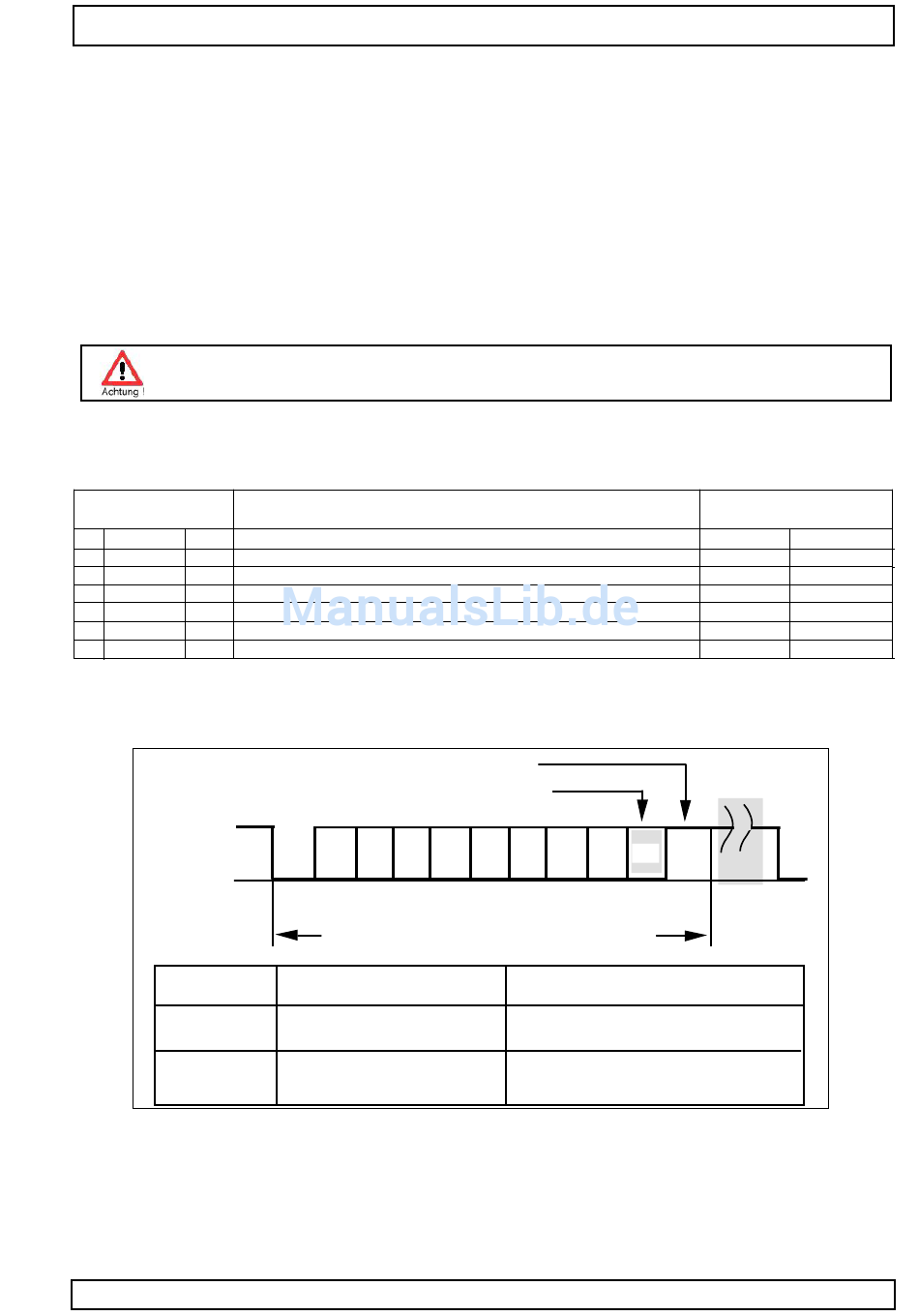

Timing der seriellen RS232 /TTL Schnittstelle
Das standardmäßig eingestellte Timing ist aus der Grafik zu ersehen.
Über das Einstellmenü kann bei den Druckern mit EEPROM das Datenformat eingestellt werden.
Achtung
: die Standard-Konfiguration hat 1 Stopbit
Achtung
: die Standard-Konfiguration hat kein Parity-Bit
"1" (Mark)
"0" (Space)
Signallage
"1" (Mark)
"0" (Space)
Standard Datenformat
• 9600 Baud
• 8 Datenbit
• NON Paritybit
• 1 Stop-Bit
• TX Leitung eingeschaltet
GeBE E + F GmbH • www.oem-printer.com • GeBE Dok.Nr.: SMAN-D-470-V2.5 Thermodrucker GPT-4378/-4379
Belegung serielles Schnittstellenkabel
Bemerkung
Ist der Pegel logisch-true, kann der Controller Daten annehmen
Druckdaten
Fehlermeldungen und Xon/Xoff-Meldungen
Wahlweise VP oder VCC oder RTS werkseitig über Lötbrücken
Am Controller ist Schirm auf GNDF (Frame-Ground) gelegt
Start
LSB
Bit
0 1 2 3
1 Zeichen : (1 Start, 8 Data, 1 Parity, 1 Stop)
Pegel TTL-Schnittstelle
+5V (TTL-Pegel)
0V (TTL-Pegel)
Wählbare Datenformate
• 1200, 2400, 4800, 9600, 19200, 38400, 57600 u. 115.200 Baud
• 7/8 Datenbit
• Odd, Even, Non Paritybit
• 1, 2 Stop-Bit
• TX Leitung EIN/AUS-geschaltet
GeBE COM
In dieser Einstellung verwendet der Drucker das GeBE-Ir
Protokoll zur Kommunikation. Das Protokoll kann sowohl
über die RS232 als auch die TTl Schnittstelle verwendet
werden.
Durch die zyklische Redundanzprüfung (CRC) geschütz-
ten Übertragungsblöcke kann eine gesicherte Datenver-
bindung realisiert werden.
Siehe auch: Infrarot Schnittstellen
GeBE-Dok.Nr. MAN-D-394
MSB Par
4 5 6 7
Pegel V.24 (RS-232) Schnittstelle
-3V ... -12V
+3V ... +12V
COM-Schnittstelle PC
9polig SUB-D
Signal Pin
CTS 8
TxD 3
RxD 2
RTS 7
GND signal 5
Schirm
1,4,6,9 = NC
Start
Stop
