4 KONFIGURATIONS-MODUS
4.1 Einleitung
Der Konfigurations-Modus hat zwei Ebenen (3 und 4), siehe Abb. 4.2.
Die Konfigurationsebene 3 ist auf vier Menüs aufgeteilt. Bei den meisten einfacheren
Anwendungen müssen nur die Parameter im ersten Menü eingestellt werden.
Hinweis.
In der Konfigurationsebene:
• Blinken alle LED-Anzeigen.
• Sind alle Relais und logischen Ausgänge ausgeschaltet.
• Fällt der Analogausgang auf einen Ausgangspegel von 0% (4mA) zurück.
4.2 Konfigurations-Modus aufrufen – Abb. 4.1
Zum Aufrufen des Konfigurations-Modus den Sicherheitsschalter in die Stellung
"Configure" bringen (auf die Ebenen 1 und 2 kann aus dieser Einstellung nicht
zugegriffen werden). Wenn die Konfigurationsparameter programmiert sind, muss
der Sicherheitsschalter wieder in die Stellung "Normal" gebracht werden; die
Bedienerseite wird dann automatisch angezeigt.
Normal
18
Configure

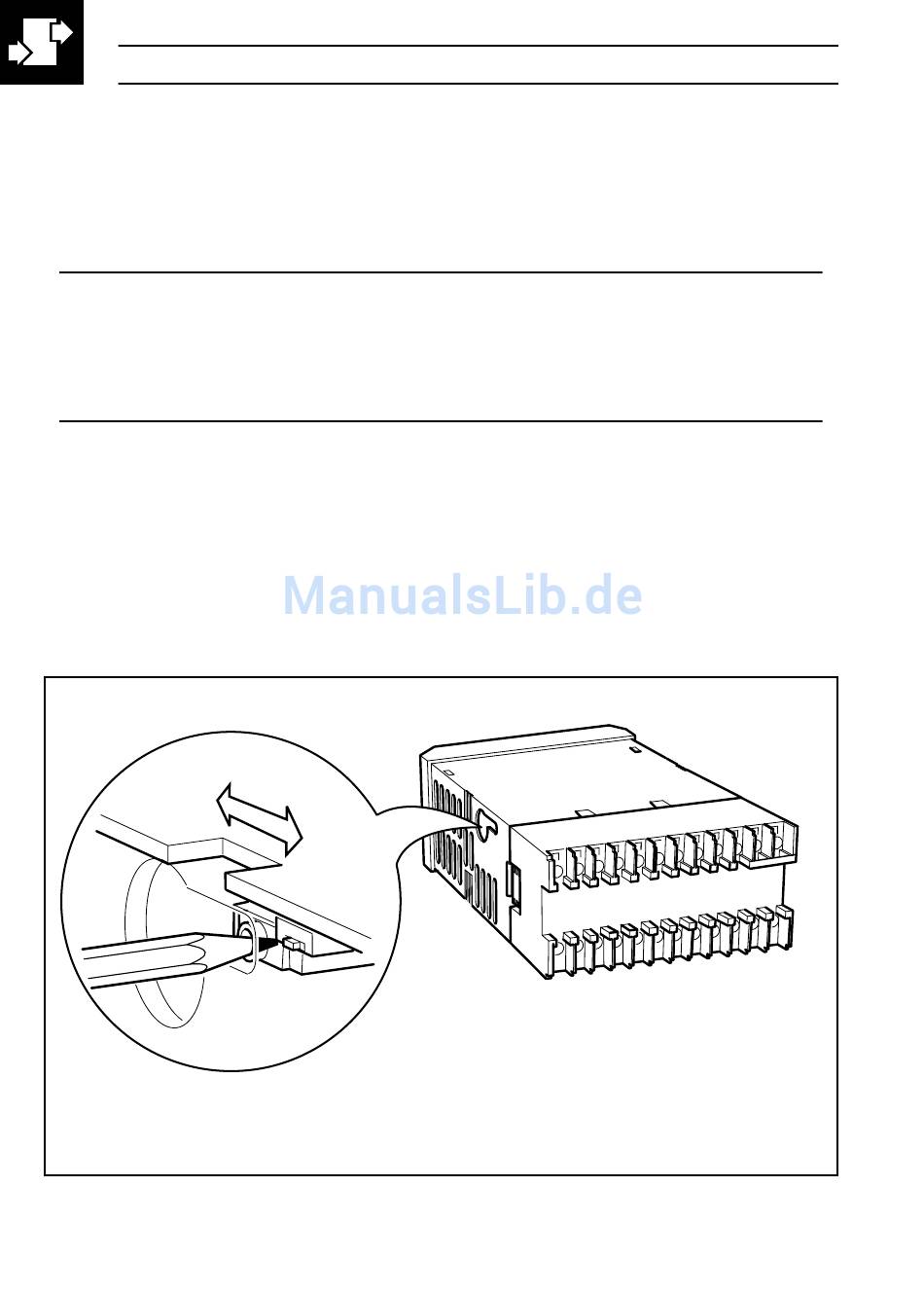

Abb.4.1 Konfigurations-Modus aufrufen
