Identification de circuits téléphoniques
Pendant que le LanMaster effectue le test de téléphone, la DEL « TEL »
clignotera. Pendant les deux premières secondes du test chaque combinaison
de 2 fils (64 au total) est vérifiée pour détecter
des signaux et chaque tension mesurée sera
enregistrée. Si la tension correspondante à une
ligne téléphonique est détectée sur la paire de fils
4-5 mais aucuns signaux ne sont détectés sur les
autres paires, la DEL « TEL » s'allume pour affi-
cher qu'un téléphone analogique a été détecté.
Lorsqu'une tension de 24 V CC ou 48 V CC est
mesurée entre les paires 3-6 et 4-5 (interface
S/T) ou un courant de maintien sur la paire 4-5
(interface U), la DEL « ISDN » s'allume et affiche qu'un circuit ISDN est détecté.
Si des niveaux de tension correspondants sont détectés sur une ou plusieures
paires de fils, la DEL « PBX » s'allume affichant qu'il s'agit d'un commutateur de
type PBX ou un circuit téléphonique à plusieures lignes.
Remarque : Si des tensions au-dessus des niveaux attendus étaient
mesurées, la DEL « SIGNAL » s'allume, indiquant qu'une tension inconnue
et potentiellement endommageant est présente. L'utilisateur est recommandé
d'identifier, quel type de périphérique est installé à l'extrémité avant de brancher
un équipement quelconque sur la prise sous test.
Identification de liaisons 10baset/100basetX

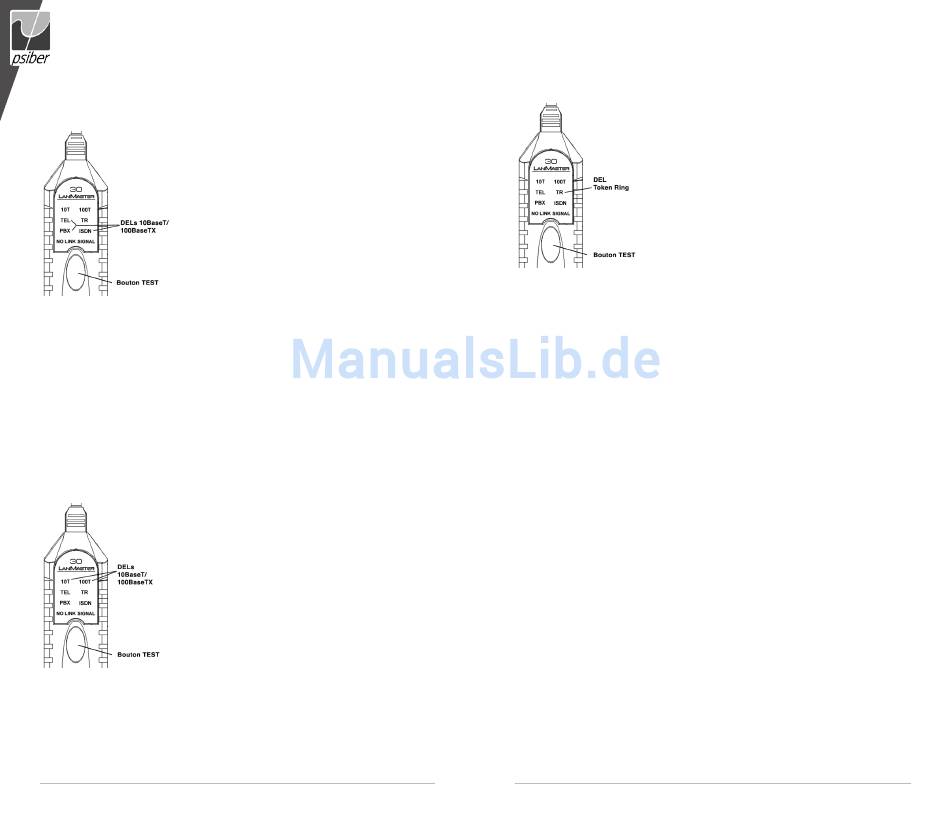

Pendant que le LanMaster effectue le test de
liaison 10BaseT/100BaseTX, les DELs « 10T » et
« 100T » clignotent. Si une forme d'onde MLT-3
est détectée ou un Link Code Word (mot de
code de liaison) est décodé pour une opération
en 100BaseTX, la DEL « 100T » s'allume pour
afficher une connexion à 100BaseTX. Lorsqu'une
NLP (impulsion de liaison normale) est détectée
ou un Link Code Word est décodé pour une vites-
se de 10BaseT, la DEL « 10T » s'allume. En cas
qu'un Link Code Word pour l'auto-négociation en 10/100 est décodé, les DELs
« 10T » et « 100T » sont allumées pour indiquer que le périphérique est capable
de négocier automatiquement en 10BaseT ou 100BaseTX. Le LanMaster 30 ne
teste pas la transmission en 100BaseT4. La DEL « SIGNAL » s'allume, si un Link
Code Word est détecté, qui n'est pas valide ou contient une erreur rapportée, ou
si la fréquence MLT-3 n'est pas correcte.
12
Français
Identification de liaison token Ring
de liaison Token Ring, la DEL « TR » clignote.
Le LanMaster 30 transmet la tension phantome
standard de Token Ring entre les paires de fils
3-6 et 4-5. Si le courant mesuré est dans la
gamme appropriée, la tension sera maintenue
pour permettre au testeur d'être inséré dans
l'anneau. Au moment où le testeur est inséré, la
DEL « TR » s'allume pour afficher qu'un débit
de 4 Mbit/s ou 16 Mbit/s est mesuré. La DEL
« SIGNAL » s'allume, lorsque la tension détectée
est inférieure à la valeur minimale, ce que signifie qu'un circuit ouvert est détecté
ou le débit de l'anneau n'est ni 4 Mbit/s ni 16 Mbit/s.
nO lInK (aUcUnE lIaISOn)
Si aucun signal n'était détecté au cours des trois tests précédents, la DEL
« NO LINK » s'allume. Les trois tests durent au total moins de 6 secondes.
DUREE DE VIE DE la PIlE
Pile faible – Lorsque la pile atteint un niveau trop faible pour un propre
fonctionnement du LanMaster 30, la DEL « SIGNAL » s'allume pendant qu'un
test est effectué.
aPPlIcatIOn
Déplacements, ajouts et changements (MAC) – Réduisez le risque d'endom-
mager les équipements en identifiant la prise correcte pour le raccordement des
appareils téléphoniques et périphériques de réseau.
Installation –Vérifiez la connectivité aux périphériques sur la couche physique.
Dépistage de problèmes – Réduisez le temps pour la localisation d'erreurs
en vous assurant que les connexions sont correctes et la prise fonctionne
proprement. Avertissez l'endommagement de l'équipement de test sensible par
l'identification de type de prise avant de faire le test.
Gestion des systèmes de télécommunications – Localisez des circuits
téléphoniques analogiques chères non utilisés pour une réassignation ou
terminaison.
Gestion de réseau – Identifiez la vitesse des liaisons Ethernet (10 Mbit/s ou 100
Mbit/s) et le support de l'auto-négociation.
Pendant que le LanMaster effectue le test
13
