Adernkombination (insgesamt 64) auf vorhande-
ne Signale gescannt und die jeweils gemessene
Spannung aufgezeichnet. Wenn eine Spannung
auf der Telefonleitung am Adernpaar 4-5 detek-
tiert wird, aber keine Signale an den anderen

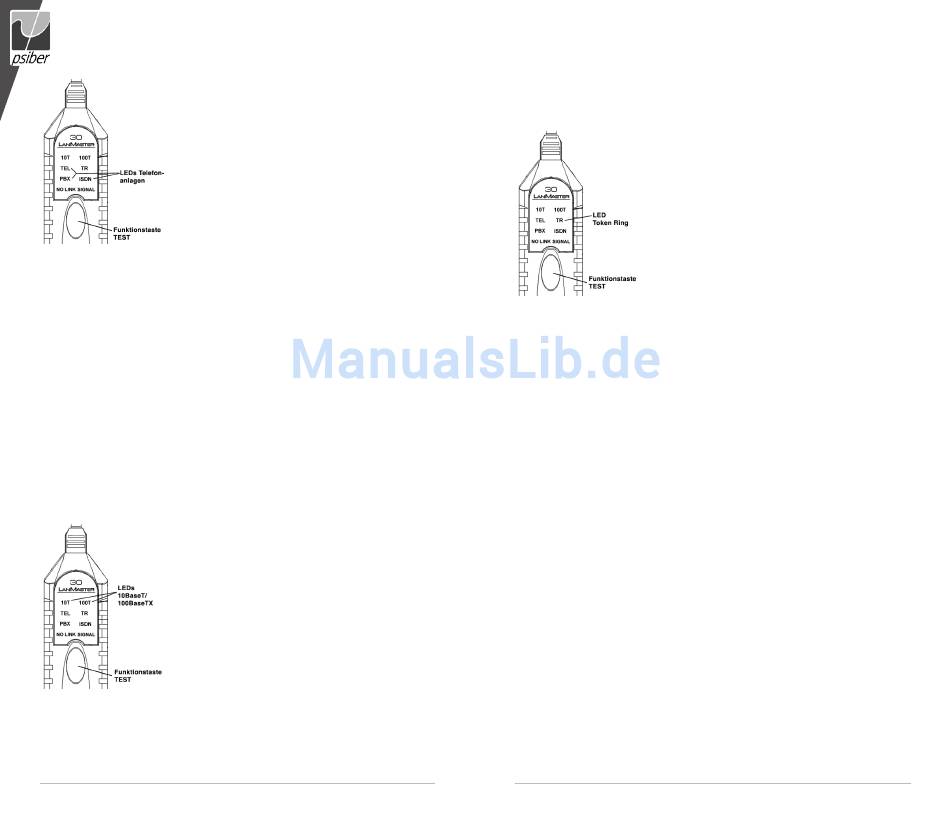

Paaren vorhanden sind, leuchtet die „TEL"
Anzeige und zeigt somit dann, dass ein analoges
Telefon erkannt wurde. Falls 24 VDC oder 48
VDC zwischen den Paaren 3-6 und 4-5 (S/T
Schnittstelle) oder ein Haltestrom an Paar 4-5 (U
Schnittstelle) ermittelt wird, leuchtet die „ISDN"
Anzeige und zeigt damit an, dass es sich um einen ISDN-Anschluss handelt.
Wenn die entsprechende Spannung an einem oder mehreren Adernpaaren ge-
funden wurde, leuchtet die „PBX" Anzeige und signalisiert, dass ein Umschalter
einer analogen Telefonanlage oder ein Telefonanschluss mit mehreren Analoglei-
tungen erkannt wurde.'
HINWEIS: Wenn Spannungen über dem erwarteten Pegel gemessen wurden,
leuchtet die „SIGNAL" Anzeige und weist darauf hin, dass eine unbekannte
und möglicherweise schädigende Spannung vorhanden ist. Der Benutzer sollte
zunächst das installierte Endgerät identifizieren, bevor er Geräte an die getestete
Buchse anschließt.
10baset/100basetX link-Erkennung
Während der LanMaster 30 den 10BaseT/100BaseTX Link-Test durch-
führt, blinken die „10T" und „100T" Anzeigen. Falls eine MLT-3 Wellenform
erkannt oder ein Link Code Word für den Betrieb mit 100BaseTX entschlüs-
selt wird, leuchtet die „100T" Anzeige und
verweist auf eine 100BaseTX Verbindung.
Wird ein Normal Link Pulse (NLP) erfasst oder
ein Link Code Word für eine 10BaseT Verbind-
ung entschlüsselt, leuchtet dementsprechend
die "10T" Anzeige. Sofern ein Link Code Word
für 10/100 Autonegotiation entschlüsselt wird,
leuchten sowohl die "10T" als auch die „100T"
Anzeige, was bedeutet, dass das Endgerät
Autonegotiation unterstützt und automatisch
zwischen 10BaseT oder 100BaseTX Betrieb
umschaltet. Der LanMaster 30 führt keinen 100BaseT4 Test durch. Die
„SIGNAL" Anzeige leuchtet auf, wenn ein Link Code Word ermittelt wurde,
das ungültig ist oder einen gemeldeten Fehler enthält bzw. wenn die MLT-3
Frequenz nicht korrekt ist.
8
Deutsch
token Ring link-Erkennung
Während der LanMaster den Token Ring Link-Test durchführt, blinkt die „TR"
Anzeige. Der LanMaster 30 überträgt die Standard Token Ring Phantomspan-
nung zwischen den Adernpaaren 3,6 und 4,5.
Liegt die gemessene Stromstärke innerhalb des
korrekten Bereichs, wird die Spannung beibehal-
ten, um dem Gerät zu ermöglichen, sich in den
Ring einzuschleifen. Nach erfolgtem Einschleifen
leuchtet die „TR" Anzeige, wenn eine Token Ring
Geschwindigkeit von
4 Mbit/s oder 16 Mbit/s gemessen wird. Die
„SIGNAL" Anzeige leuchtet auf, wenn die Strom-
stärke unter dem Mindestwert liegt und zeigt
damit an, dass eine Unterbrechung im Kabel
vorliegt oder die Ringgeschwindigkeit weder 4 Mbit/s noch 16 Mbit/s beträgt.
KEIn lInK
Wenn während der drei vorangegangenen Tests keine Signale erfasst wur-
den, leuchtet die „NO LINK" Anzeige. Die Gesamtzeit für alle drei Tests beträgt
weniger als 6 Sekunden.
lEbEnSDaUER DER battERIE
Leere Batterie – Reicht die Batteriekapazität nicht mehr aus, um den Lan-
Master 30 einwandfrei zu betreiben, blinkt die „SIGNAL" Anzeige, während ein
Test durchgeführt wird.
anWEnDUnG
Moves, Adds und Changes (MAC) – Vermindern Sie das Risiko Geräte zu
beschädigen, indem Sie die richtige Buchse zum Anschluss von Telefonen und
Netzwerkgeräten ausfindig machen.
Installation – Prüfen Sie auf der physikalischen Ebene, ob eine Verbindung zum
Endgerät besteht.
Fehlermeldungen – Sparen Sie Zeit bei der Fehlersuche, indem Sie sich
vergewissern, dass die Verbindungen korrekt sind und die Anschlussbuchse
funktioniert. Beugen Sie Beschädigungen am empfindlichen Testequipment vor,
indem Sie vor der Durchführung von Tests den Anschlusstyp identifizieren.
