Promise Technology SuperTrak EX8300 Kurzanleitung Seite 51

C1
Patillas
de LED
C1
Patillas
de LED

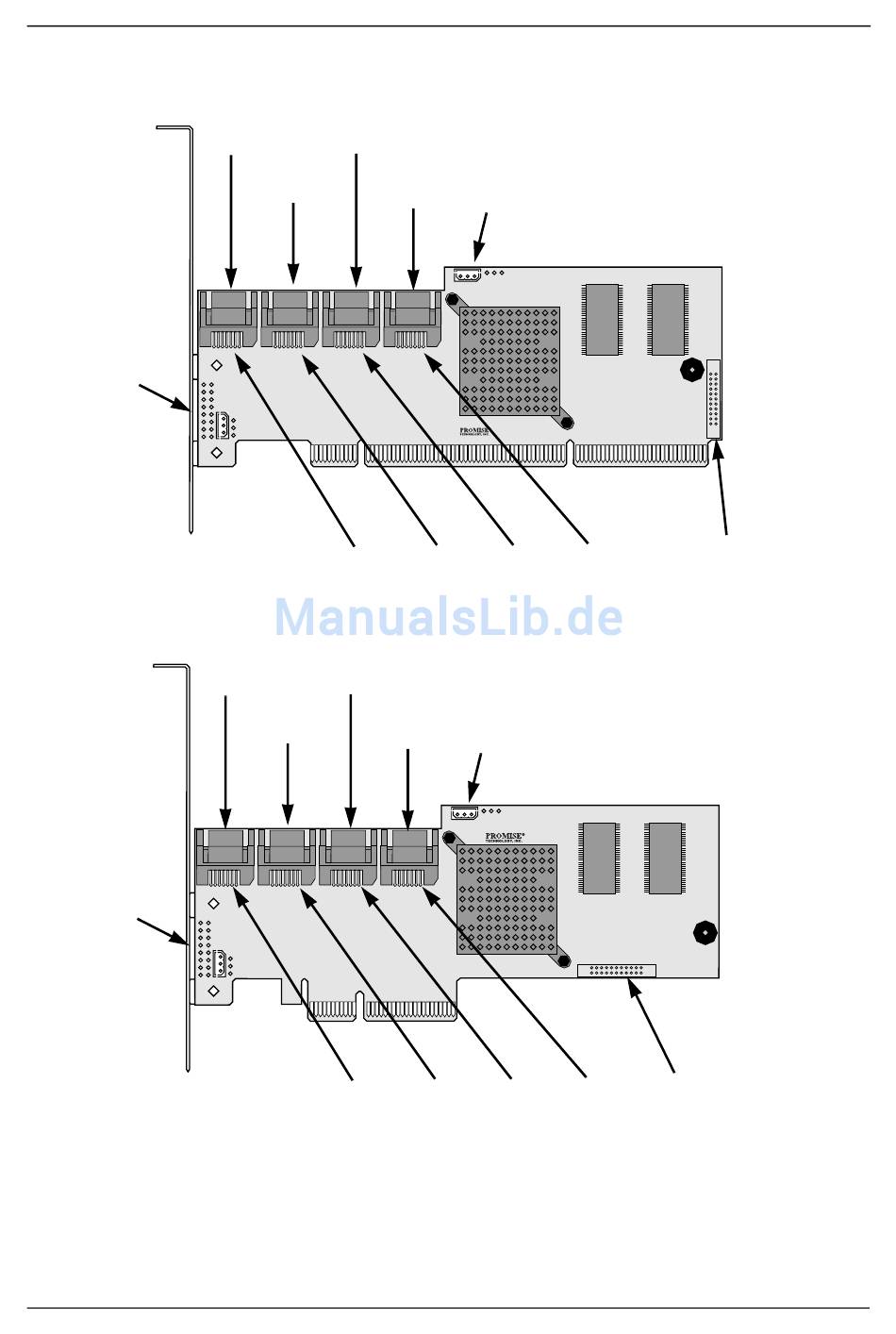

2. Conecte un cable de datos Serie ATA a cada unidad de disco.
Posteriormente, conecte los demás extremos de los cables en los
conectores de la tarjeta SuperTrak (ver ilustración).
3. Conecte los cables bifurcadores de alimentación en forma de Y a cada
unidad de disco.
C3
C2
C4
C5
C3
C2
C4
C5
Paso 3: Instalación de las unidades de disco
SuperTrak EX8300
Conector SMBus
para SuperSwap
SuperTrak EX8300
C8
C7
C6
SuperTrak EX8350
Conector SMBus
para SuperSwap
SuperTrak EX8350
C8
C6 C7
51
Conector del
módulo BBU
Conector del
módulo BBU
