Guida introduttiva di SuperTrak EX8300, EX8350
Punto 2: Installare la scheda SuperTrak EX8350
La scheda SuperTrak EX8350 si adatta a tutti gli eventuali slot PCI Express X4 a
3,3 volt disponibili. È anche possibile collegare la scheda SuperTrak in uno slot
PCI Express X8 o X16.
1. Rimuovere il coperchio del sistema.
2. Rimuovere il coperchio interno dello slot di uno slot PCI Express disponibile
sulla scheda madre.

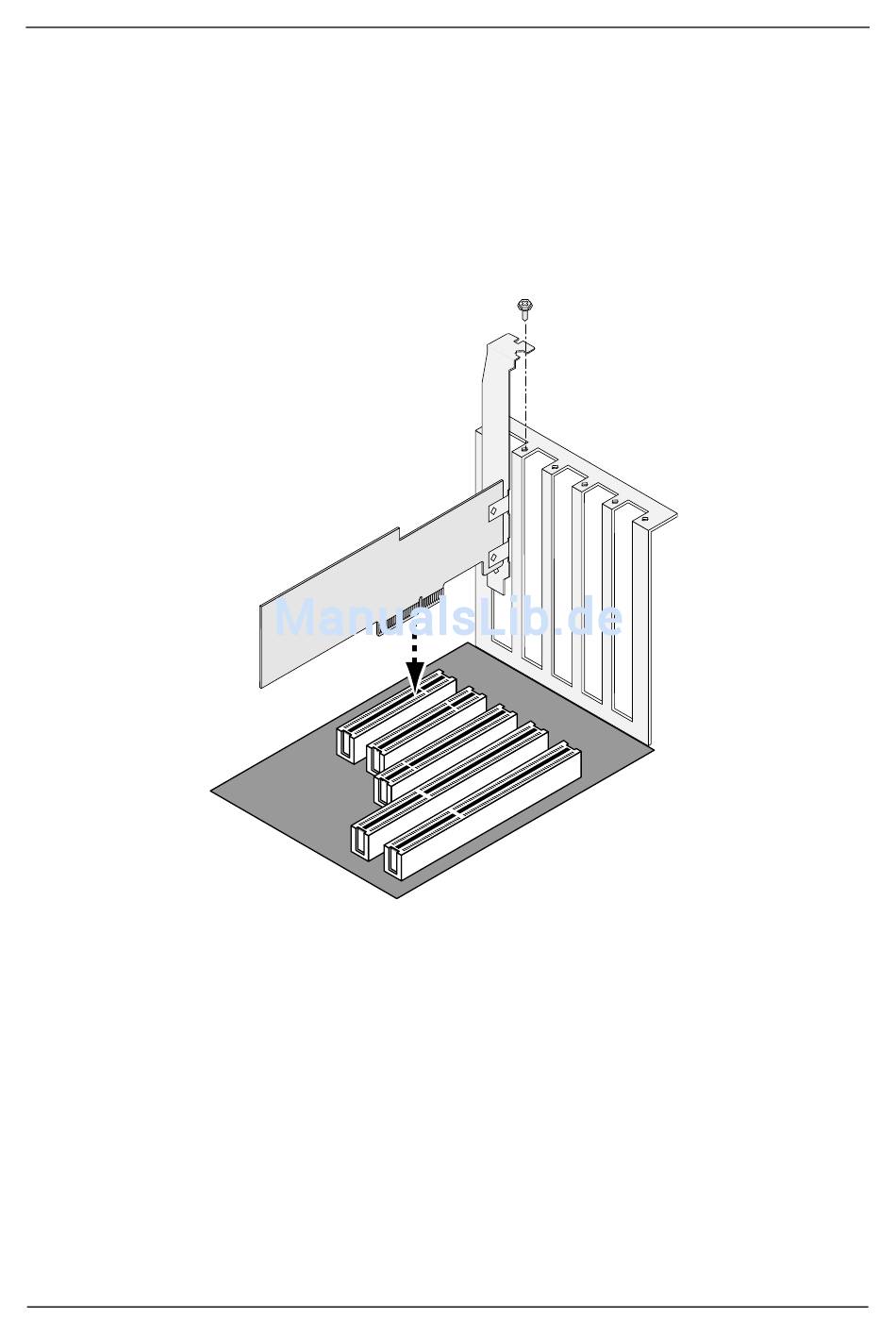

3. Installare la scheda SuperTrak nello slot aperto (in alto).
4. Fissare la staffa della scheda SuperTrak all'involucro del sistema (in alto).
5. Collegare il cavo del LED a 2 o 4 piedini dell'involucro del sistema al
connettore del LED sulla scheda SuperTrak (vedere pagina 40).
38
