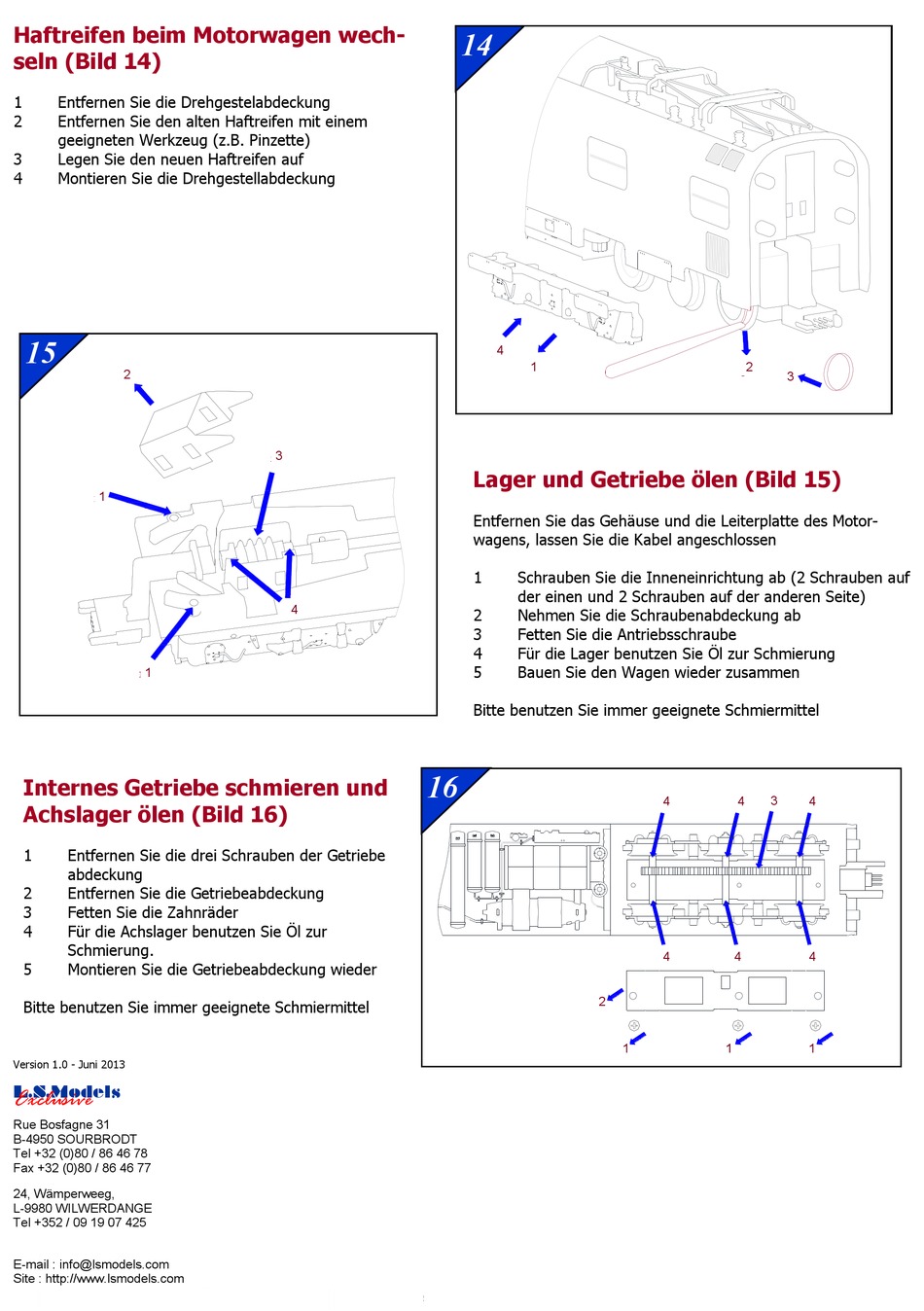

Haftreifen beim Motorwagen wech-
seln (Bild 14)
1
Entfernen Sie die Drehgestelabdeckung
2
Entfernen Sie den alten Haftreifen mit einem
geeigneten Werkzeug (z.B. Pinzette)
3
Legen Sie den neuen Haftreifen auf
4
Montieren Sie die Drehgestellabdeckung
15
2
2
1
1
1
1
Internes Getriebe schmieren und
Achslager ölen (Bild 16)
1
Entfernen Sie die drei Schrauben der Getriebe
abdeckung
2
Entfernen Sie die Getriebeabdeckung
3
Fetten Sie die Zahnräder
4
Für die Achslager benutzen Sie Öl zur
Schmierung.
5
Montieren Sie die Getriebeabdeckung wieder
Bitte benutzen Sie immer geeignete Schmiermittel
Version 1.0 - Juni 2013
L.S.Models
Exclusive
Rue Bosfagne 31
B-4950 SOURBRODT
Tel +32 (0)80 / 86 46 78
Fax +32 (0)80 / 86 46 77
24, Wämperweeg,
L-9980 WILWERDANGE
Tel +352 / 09 19 07 425
E-mail : info@lsmodels.com
Site : http://www.lsmodels.com
3
3
4
4
16
14
4
4
1
1
Lager und Getriebe ölen (Bild 15)
Entfernen Sie das Gehäuse und die Leiterplatte des Motor-
wagens, lassen Sie die Kabel angeschlossen
1
Schrauben Sie die Inneneinrichtung ab (2 Schrauben auf
der einen und 2 Schrauben auf der anderen Seite)
2
Nehmen Sie die Schraubenabdeckung ab
3
Fetten Sie die Antriebsschraube
4
Für die Lager benutzen Sie Öl zur Schmierung
5
Bauen Sie den Wagen wieder zusammen
Bitte benutzen Sie immer geeignete Schmiermittel
