Digitalisierung des Motorwagens

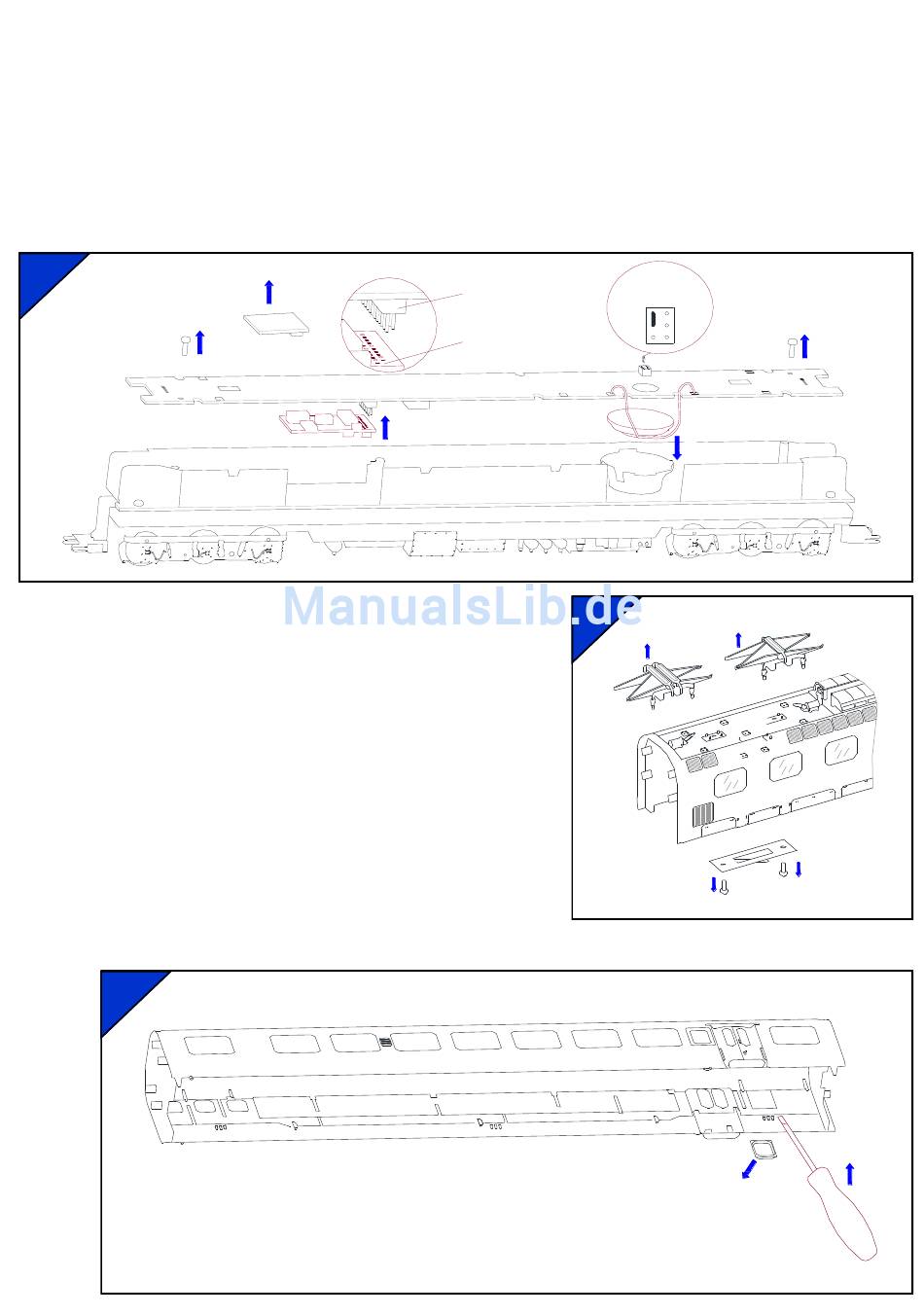

Nehmen Sie zunächst das Gehäuse des Motorwagens ab und folgen Sie dann den Anweisungen von Bild 11.
1
Schrauben Sie die Leiterplatte ab (achten Sie auf die Kabel). Alternativ können Sie den Decoder seitlich mit einer Pinzette
fassen
2
Entfernen Sie den Dummy Decoder
3
Bauen Sie einen 21-pol Decoder wie gezeigt ein, achten Sie auf die korrekte Ausrichtung. Alle Decoder mit SUSI-Interface
auf der Schnittstelle können verwendet werden.
4
Wenn Sie einen Sounddecoder benutzen, montieren Sie einen Lautsprecher.
5
Im Digitalbetrieb muss der Jumper in Position A sitzen (Auslieferungszustand)
11
Pantograph wechseln
Nehmen Sie zunächst das Gehäuse des Motorwagens ab und folgen Sie dann
den Anweisungen von Bild 12.
1
Schrauben Sie den Pantograph ab, den Sie auswechseln möchten (um
den linken Pantographen zu wechseln entfernen Sie nur die linke
Schraube)
2
Heben Sie den Pantographen ab
Zielanzeigetafeln auswechseln (Bild 13)
1
Nehmen Sie das entsprechende Wagengehäuse ab
2
Mit einem kleinen Schraubenzieher trennen Sie das Fenster vom Ge-
häuse
3
Entnehmen Sie die vorhandene Tafel und ersetzen Sie diese durch eine neue
13
