L.S.Models RAe TEE II Bedienungsanleitung

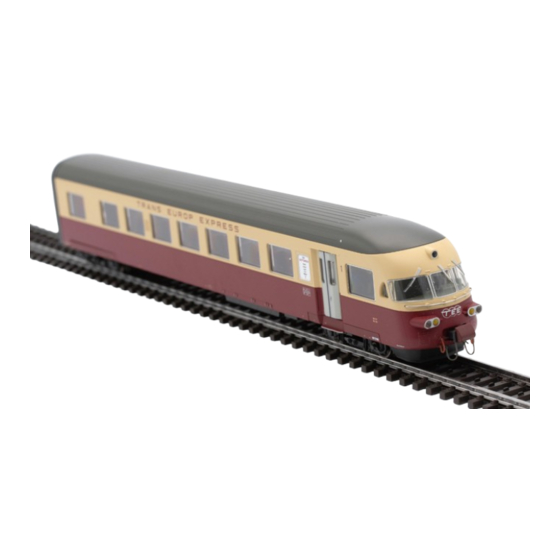

Massstäbliches ho model des ec triebzuges der schweizerischen bundesbahnen

Werbung

L.S.Models
Exclusive
Massstäbliches HO model des RAe TEE II /
RABe EC Triebzuges der Schweizerischen
- Entfernen des Gehäuses von Wagen 1/ Wagen 2 / Wagen 4 / Wagen 5 / Wagen 6
Bundesbahnen
Bedienungsanleitung
- Einführung
- Den Zug auf das Gleis stellen
- Inhalt des Zubehörbeutels
- Kuppeln und Entkuppeln des fahrfähigen Modells
- Kuppeln und Vorbereiten des Vitrinenmodells
- Zwei Züge zusammenkuppeln
- Das Gehäuse des Motorwagens entfernen
- Umschalten der Stromaufnahme
- Digitalisierung des Motorwagens
- Stromabnehmer wechseln
- Ändern der Zielanzeigetafeln
- Wechseln der Haftreifen des Motorwagens
- Ölen von Lager und Getriebe
- Ersatzteile

Werbung

loading

Inhaltszusammenfassung für L.S.Models RAe TEE II

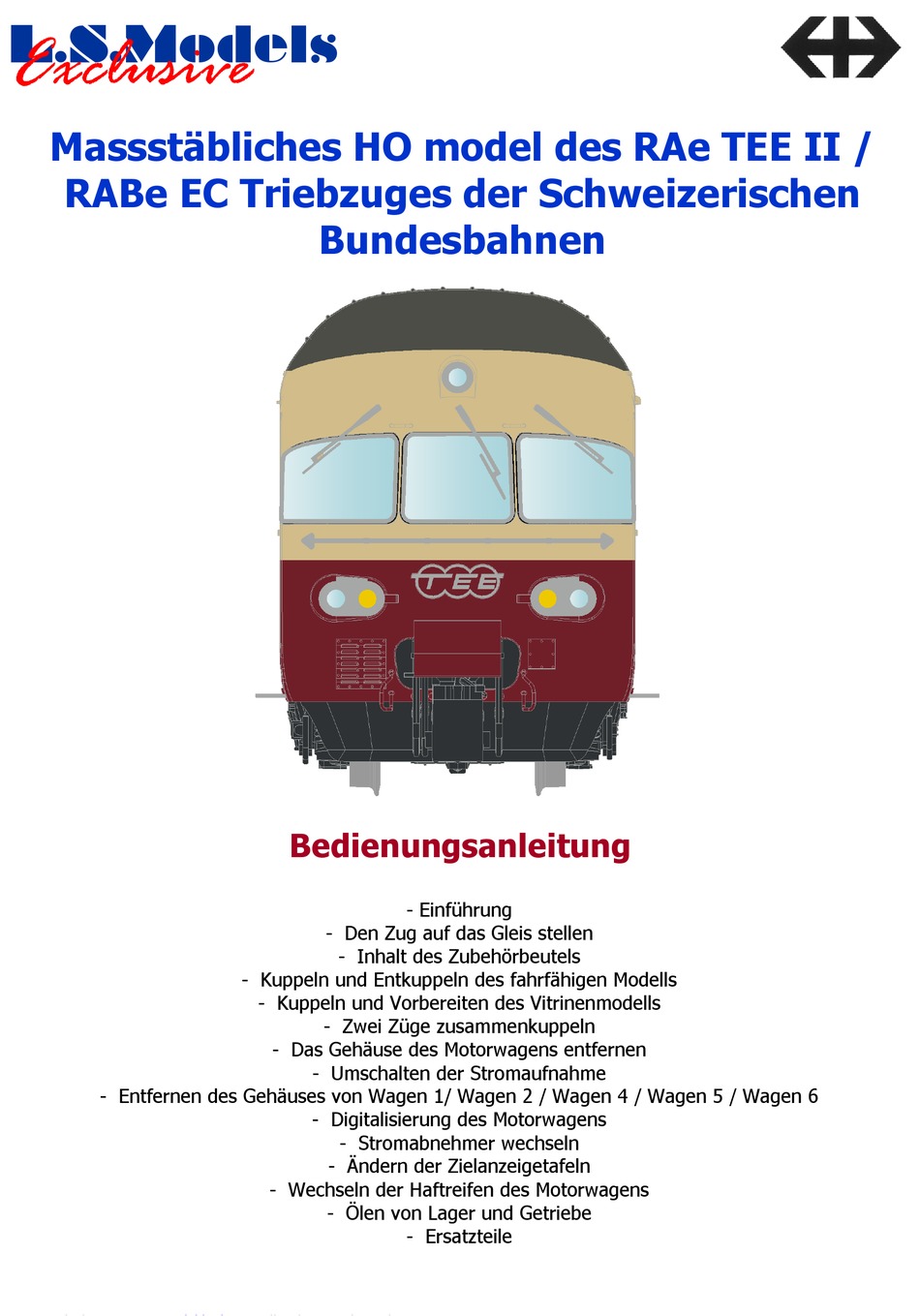

  • Seite 1 L.S.Models Exclusive Massstäbliches HO model des RAe TEE II / RABe EC Triebzuges der Schweizerischen Bundesbahnen Bedienungsanleitung - Einführung - Den Zug auf das Gleis stellen - Inhalt des Zubehörbeutels - Kuppeln und Entkuppeln des fahrfähigen Modells - Kuppeln und Vorbereiten des Vitrinenmodells - Zwei Züge zusammenkuppeln...
  • Seite 2 Einführung Das Modell wird nahezu fahrfertig geliefert. Der kleinste benutzbare Radius beträgt 420 mm. Den Zug auf das Gleis setzen Bild 1 zeigt die Unterseite des Zuges. Stellen sie den Zug anhand der roten gedruckten Markierungen zusammen. Inhalt des Zubehörbeutels (Bild 2) Schürzenteile, linke Seite, lang Schürzenteile, linke Seite, kurz Schürzenteile, rechte Seite, lang...
  • Seite 3 9 0 ° 90° 9 0 ° 90° Kuppeln und vorbereiten des Vitrinenmodells Bevor Sie den Zug benutzen können, müssen Sie alle Wagen in der rich- tigen Reihenfolge zusammenkuppeln. (Wagen 1, Wagen 2, Wagen 3- Motorwagen, Wagen 4, Wagen 5 und Wagen 6) siehe auch Bild 1 auf der vorherigen Seite.
  • Seite 4 Zwei Züge zusammenkuppeln Sie können mehrere Züge zusammenkuppeln. Wenn Sei dies möchten, befolgen Sie Schritte 1-7 des Bildes 7. Entfernen Sie die Kupplungsatrappen beider Steuer- wagen, die Sie zusammenkuppen wollen. Entfernen Sie ebenso beide Schneepflüge Ziehen Sie vorsichtig beide Drehgestelle aus dem Drehzapfen (achten Sie auf die Kabel) Bauen Sie die Kupplungshalter ein (Bauteil G) Bauen Sie die Abdeckung an (Bauteil H)
  • Seite 5 Digitalisierung des Motorwagens Nehmen Sie zunächst das Gehäuse des Motorwagens ab und folgen Sie dann den Anweisungen von Bild 11. Schrauben Sie die Leiterplatte ab (achten Sie auf die Kabel). Alternativ können Sie den Decoder seitlich mit einer Pinzette fassen Entfernen Sie den Dummy Decoder Bauen Sie einen 21-pol Decoder wie gezeigt ein, achten Sie auf die korrekte Ausrichtung.
  • Seite 6 Für die Achslager benutzen Sie Öl zur Schmierung. Montieren Sie die Getriebeabdeckung wieder Bitte benutzen Sie immer geeignete Schmiermittel Version 1.0 - Juni 2013 L.S.Models Exclusive Rue Bosfagne 31 B-4950 SOURBRODT Tel +32 (0)80 / 86 46 78 Fax +32 (0)80 / 86 46 77 24, Wämperweeg,...
  • Seite 7 Ersatzteile Wagen 1 und Wagen 6 AC Teile DC Teile...
  • Seite 8 Wagen 2 und Wagen 5 AC parts DC Teile...
  • Seite 9 Wagen 3 AC Teile DC Teile...
  • Seite 10 DC Teile Wagen 4 AC Teile...
  • Seite 11 Massstäbliches HO model des RAe TEE II / RABe EC Triebzuges der Schweizerischen Bundesbahnen Bedienungsanleitung Digital - Einleitung - Lichtszenarien - Funktionen im Digitalbetrieb - Funktionen im Analogbetrieb...
  • Seite 12 Einleitung Dieses Modell ist mit äußerst vorbildgerechten Lichtfunktionen ausgestattet. Im Digitalbetrieb können Sie eine sehr vor- bildgerechte Lichtdarstellung geniessen. Damit ergänzt die Lichtfunktion den ausserordentlichen Detailreichtum des Modells. Sogar im Analogbetrieb haben Sie eine Reihe von vorbildgerechten Lichtdarstellungen, die einfach einzustellen sind. Lichtszenarien Drittes Spitzenlicht (weiss / rot) Unteres Spitzenlicht (weiss / rot)
  • Seite 13: Funktionen Im Digitalbetrieb

    Funktionen im Digitalbetrieb Die folgende Tabelle listet alle Funktionen in der Standardeinstellung auf: Front– und Schlusslicht an/aus Zielanzeigetafeln Innen- + Tischbeleuchtung Gelbes Spitzenlicht Führerstandsbeleuchtung Batteriebeleuchtung Rangierlicht Dimmautomatik an / aus Lichter Seite 1 aus Spitzenlicht Grün rechts Lichter Seite 2 aus Spitzenlicht Grün links Warnlicht Schweiz Führerstandsbel.
  • Seite 14 Funktionen im Analogmodus Im Analogbetrieb können Sie Loks mit Dummy– oder Digitaldecoder benutzen. Allerdings ist es analog nicht möglich, Funktionen zu schalten, die muss auf dem PCB selbst passieren. Hierfür haben wir einen magnetischen Sensor eingebaut, so dass Sie die Lichtfunktionen steuern können, ohne die Lok öffnen zu müssen.
