b) Fahrzeuge mit Flügeltüren :
Den Leitungssatz unter Verwendung der beiliegenden Befestigungssockeln und Kabelbindern im
Außenbereich unterhalb der Schlußleuchten am Heckabschlußblech befestigen. Die Abdeckblende
des Stoßfängers ggf. etwas ausarbeiten. (Siehe Abb. 3)
Alle verbleibenden Leitungssatzenden durch die fahrzeugsseitige Durchführung in den Innenraum
verlegen.
Die auf dem Leitungssatz montierte Gummitülle positionieren und in das Durchführungsloch zum
Innenraum einsetzen.
Den Kabelschuh der Leitungen braun und weiß/braun des Leitungssatzes an den fahrzeugseitigen
Massepunkt vor der linken Schlußleuchte anschließen.
Die beiliegende Anhänger-Blinküberwachung auf das Steckgehäuse 14-fach des Leitungssatzes
stecken, verrasten und an geeigneter Stelle hinter der linken Kofferraum-Seitenverkleidung mit
beiliegender Schraube M5 x 12 und Mutter M5 befestigen.
a) Fahrzeuge mit 12V Steckdose im Kofferraum (Bus/Kombi/Multivan):
Die verbleibende Leitung schwarz (mit Sicherungshalter) zu der 12V Steckdose an der linken
Kofferraumseite verlegen.
Den beiliegenden Flachsteckabzweiger (blau) an die fahrzeugseitige Leitung mit der Funktion
Dauerplus-Klemme 30, welche zur 12V Steckdose führt, durch Zusammenklappen anschließen.
(Der beiliegende Flachsteckabzweiger (rot) wird in diesem Fall nicht benötigt!)
Flachsteckgehäuse der Leitung schwarz (mit Sicherungshalter) des Leitungssatzes auf den
montierten Flachsteckabzweiger stecken.
Die Überlänge der Anschlußleitung schwarz am fahrzeugseitigen Leitungsstrang mit
beiliegenden Kabelbindern fixieren.
Technische Änderungen vorbehalten! © Erich Jaeger GmbH + Co. KG, Straßheimer Str.10,
053213a061109EJH
D-61169 Friedberg, Tel.: 01805 537289 (0,14 € / MIN); (++49 (0) 6031 794-0)

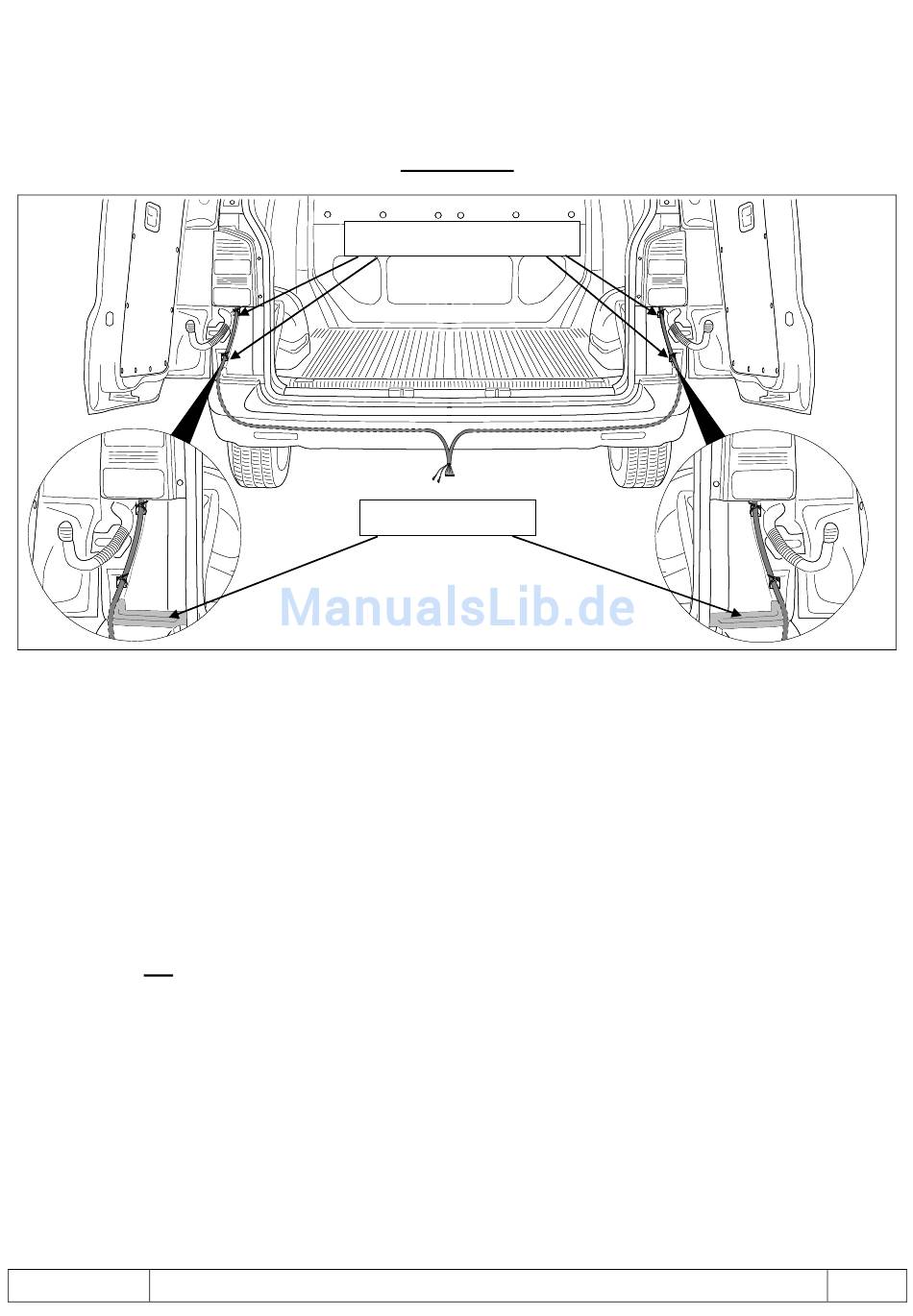

Abbildung 3
Befestigungssockel
Abdeckblende
