ACHTUNG!
a) Bei der Montage der Steckdose ist besonders darauf zu achten, daß die Anschlußleitungen des
3-fachen Steckgehäuses (grau) nicht eingeklemmt und somit beschädigt werden!!
b) Auf ordnungsgemäßen Sitz der Dichtungselemente achten! Speziell die Dichtung am Leitungs-
austritt aus der Steckdose muß auf dem Isolierschlauch sitzen, nicht nur auf den Einzel-Adern!
c) Leitungssatz so verlegen, daß keine Scheuerstellen entstehen können!
d) Leitungssatz nicht in der Nähe der Auspuffanlage verlegen!!
R
Das mit
gekennzeichnete Leitungssatzende zum Einbauplatz der rechten Schlußleuchte
verlegen.
Das fahrzeugseitige Steckgehäuse 6-fach der rechten Schlußleuchte mit dem passenden
Gegenstück des Leitungssatzes zusammenstecken und verrasten.
L
Das mit
gekennzeichnete Leitungssatzende zur linken Fahrzeugseite verlegen und die
Steckgehäuse 6-fach weiter zum Einbauplatz der linken Schlußleuchte führen.
Das fahrzeugseitige Steckgehäuse 6-fach der linken Schlußleuchte mit dem passenden
Gegenstück des Leitungssatzes zusammenstecken und verrasten.
a) Fahrzeuge mit Heckklappe:
Den Leitungssatz unter Verwendung der beiliegenden Befestigungssockeln und Kabelbindern im
Außenbereich unterhalb der Schlußleuchten am Heckabschlußblech befestigen. (Siehe Abb. 2)
Technische Änderungen vorbehalten! © Erich Jaeger GmbH + Co. KG, Straßheimer Str.10,
053213a061109EJH
D-61169 Friedberg, Tel.: 01805 537289 (0,14 € / MIN); (++49 (0) 6031 794-0)

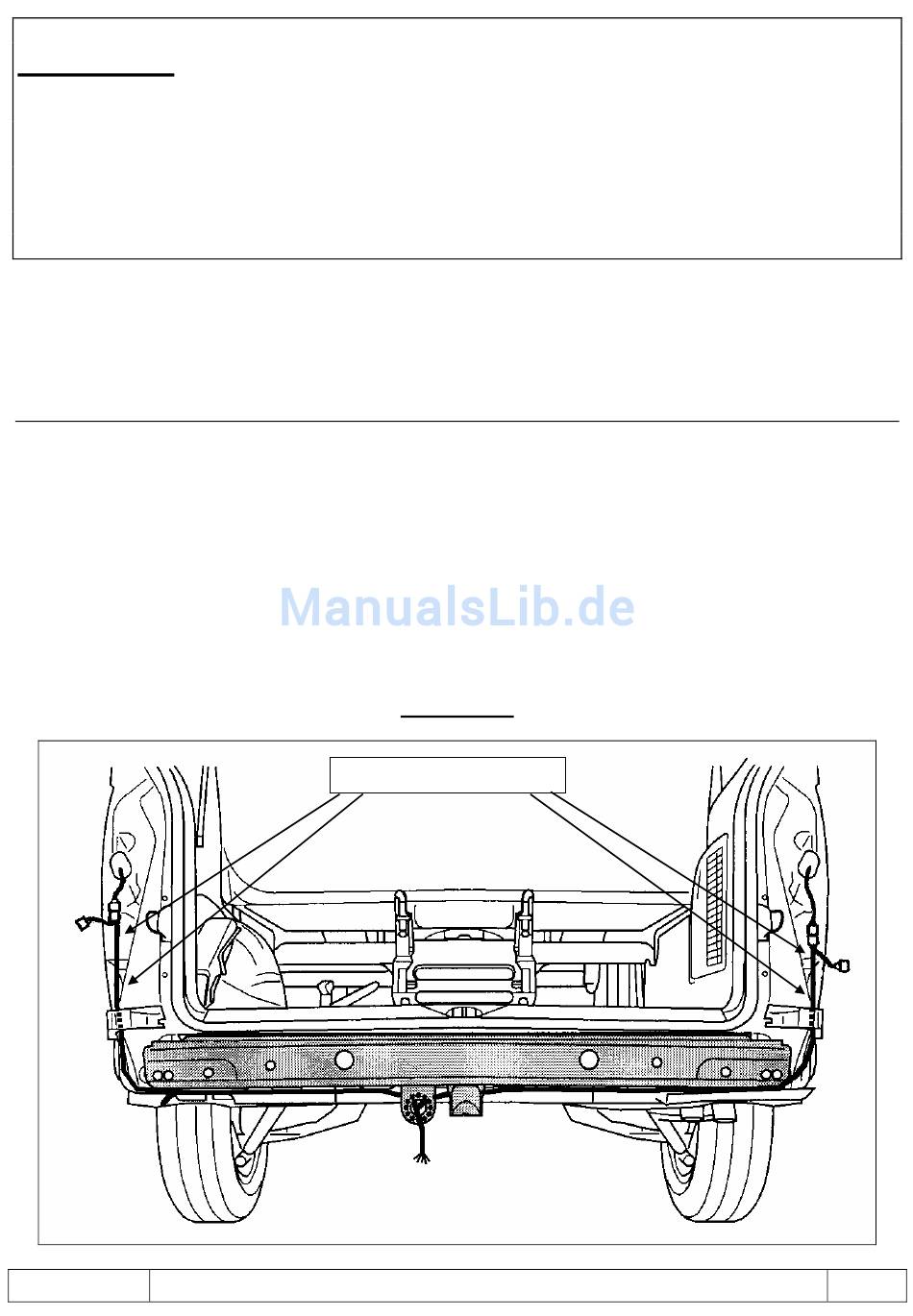

Abbildung 2
Befestigungssockel
3 / 6
