Beide Schlußleuchten ausbauen.
Die Abdeckungen unterhalb der Schlußleuchten ausbauen (nur Fahrzeuge mit Heckklappe).
Den Stoßfänger abbauen und die oberen seitlichen Halter des Stoßfängers lösen.
Die oberen Verkleidungen von C- und D-Säule abbauen (nur Multivan).
Die linke Kofferraum-Seitenverkleidung im hinteren Bereich lösen ggf. ausbauen.
Das Leitungssatzende 18-adrig mit den Aderendhülsen durch das Loch im Halteblech für die
Steckdose führen.
Beiliegende Gummidichtung für die Steckdose auf das Leitungssatzende aufschieben.
Die Steckhülsen der Leitungen braun/schwarz und braun in die Kammern 1 und 2 des
beiliegenden Steckhülsengehäuses 3-fach (grau) - siehe Abbildung 1 - stecken und verrasten.
(Kammer 3 des Steckhülsengehäuses 3-fach wird nicht belegt)
Nicht belegt
braun
braun/schwarz

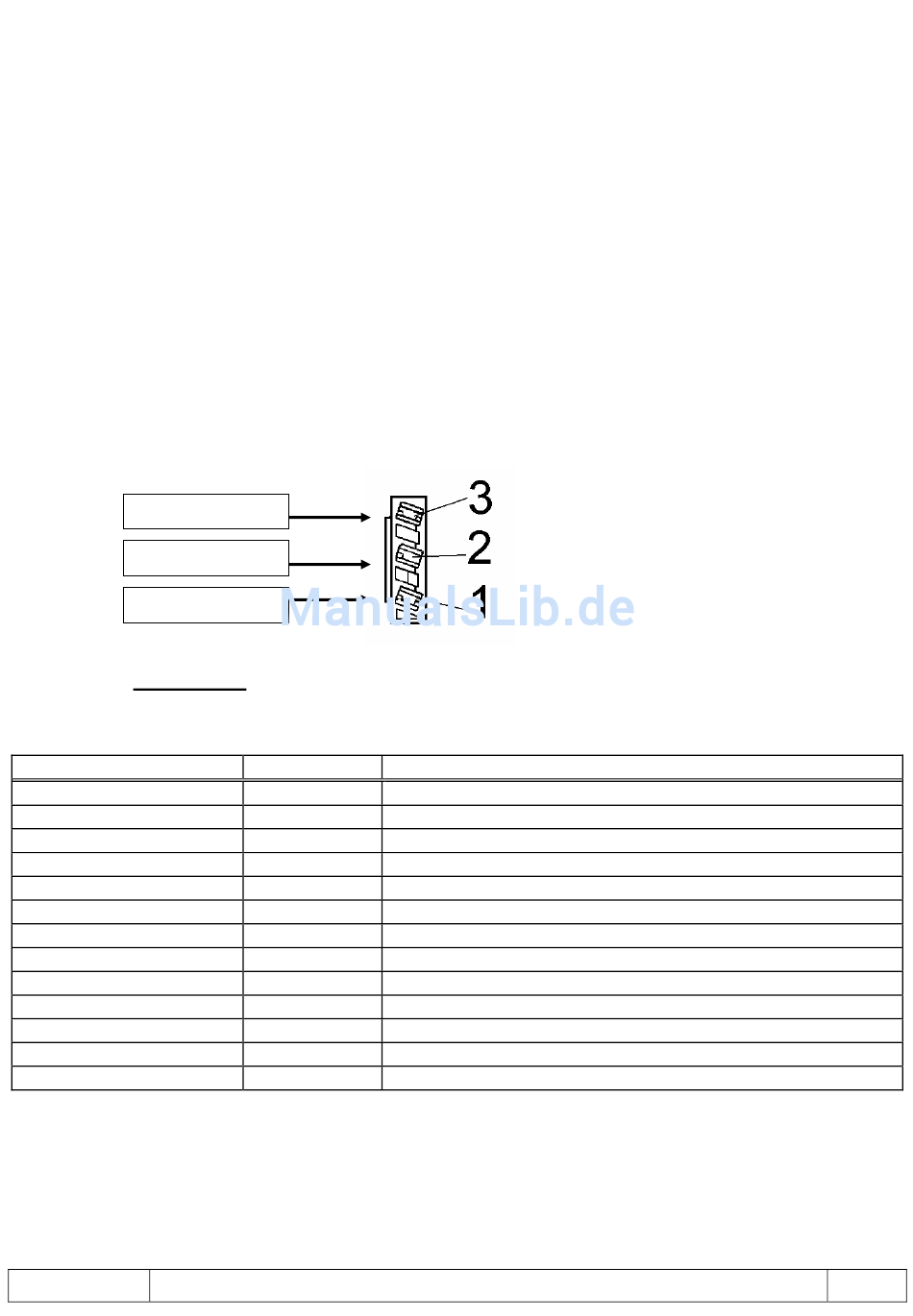

Abbildung 1: Steckhülsengehäuse 3-fach (grau), Ansicht von Leitungsseite
Den beiliegenden Kontakteinsatz der Steckdose wie folgt anschließen:
Leitung
schwarz/weiß
grau
weiß/braun
schwarz/grün
grau/rot
schwarz/rot
grau/schwarz
blau/rot
rot/blau
gelb
braun/grün
nicht belegt
braun
Kontakteinsatz und Steckhülsengehäuse 3-fach (grau) in beiliegendes Steckdosen-Gehäuse stecken
und mit beiliegenden Schrauben M5 x 30 und Muttern M5 am Steckdosen-Halteblech der Anhänger-
kupplung montieren.
Technische Änderungen vorbehalten! © Erich Jaeger GmbH + Co. KG, Straßheimer Str.10,
053213a061109EJH
D-61169 Friedberg, Tel.: 01805 537289 (0,14 € / MIN); (++49 (0) 6031 794-0)
Kontakt-Nr.
Funktion
1
Fahrtrichtungsanzeiger, links
2
Nebelschlußleuchte Anhänger
3
Masse (für Kontakt-Nr. 1 bis 8)
4
Fahrtrichtungsanzeiger, rechts
5
Rechte Schlußleuchte
6
Bremsleuchten
7
Linke Schlußleuchte
8
Rückfahrleuchte
9
Stromversorgung (Dauerplus)
10
Ladeleitung Plus für Batterie im Anhänger
11
Masse (für Kontakt-Nr. 10)
12
Steuerleitung Anhängerkennung
13
Masse (für Kontakt-Nr. 9)
2 / 6
