8 PHANTOM 2 Fluggerät

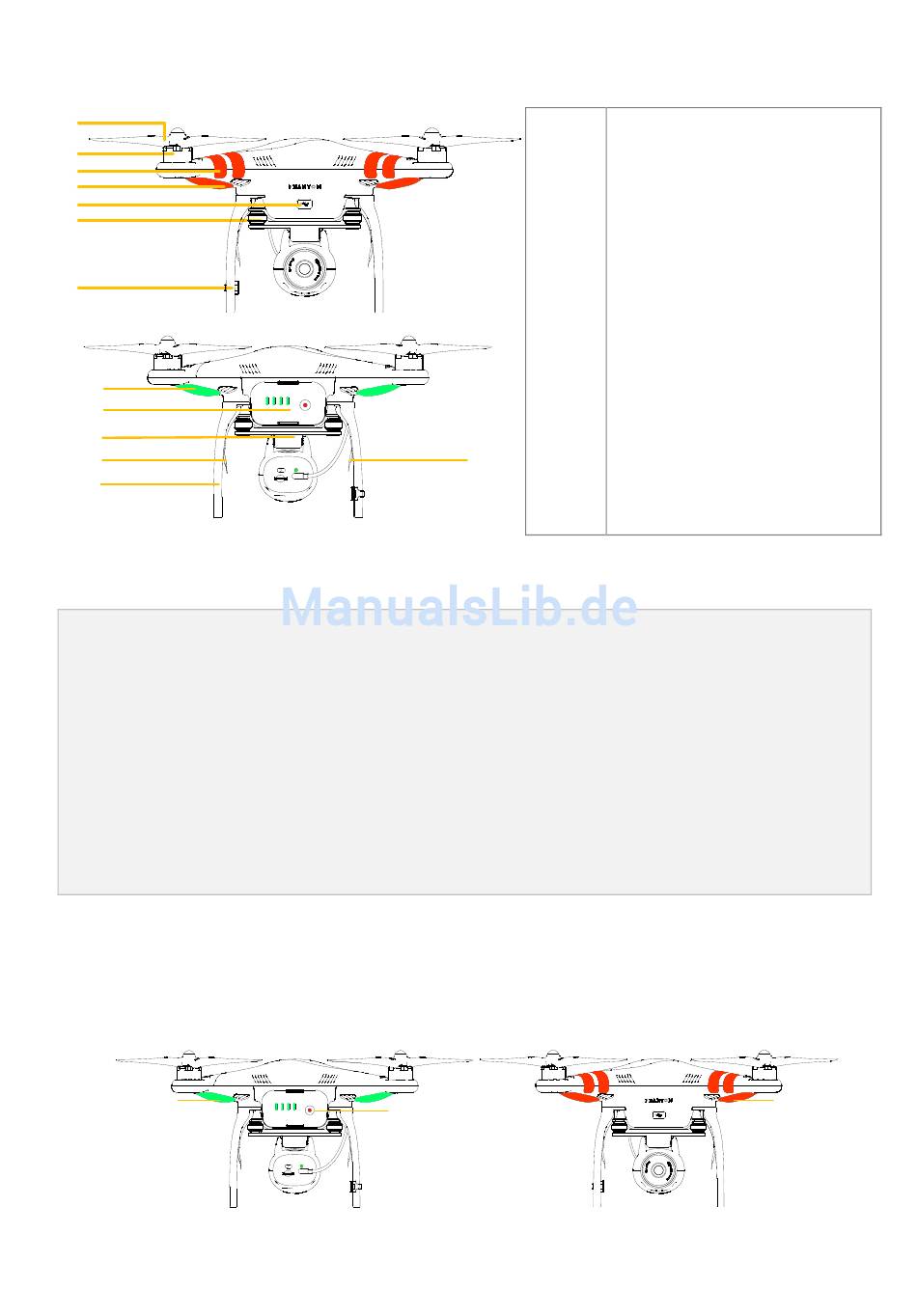

8.1 Das Fluggerät
[1]
[2]
[3]
[4]
[5]
[6]
[7]
[8]
[9]
[10]
[11]
[12]

8.2 Hinweise zum eingebauten Flugcontroller

Der eingebaute Flugcontroller steuert die gesamten Funktionen des Gerätes im Flug, wie z.B. Pitch (vorwärts
und rückwärts), Roll (links und rechts), Gas (hoch und runter) und Gier (Links- und Rechtsdrehung). Der
Flugcontroller besteht aus MC (Main Controller), IMU, GPS, Kompass und Empfänger.
Die IMU (Inertial Measurement Unit) besitzt einen Trägheitssensor und ein Barometer, welches die Flughöhe
und Flugverhalten regelt. Der Kompass liest geomagnetische Daten aus, die dem GPS System (Global Position
System) helfen, Höhe und geometrische Position des Fluggerätest festzustellen und es im Schwebeflug auf
Position zu halten. Der Empfänger kommuniziert mit dem Sender, wobei der MC als Gehirn der Einheit agiert
und alle Einzelmodule miteinander verbindet und steuert.

8.3 LED Fluganzeige Beschreibung

Die LED Fluganzeige zeigt den aktuellen Betriebsstatus des Fluggerätes an. Direkt nach dem Einschalten leuchten
die LED Anzeigen auf.
LED Flight Indicators
©2013 DJI Innovations. All Rights Reserved.
O FF C AM O N W IFI O N
M IC RO SD
Battery Power Indicator
O FF C AM O N W IFI O N
M IC RO SD
30 |
[1] Propeller
[2] Motor
[3] Vorderseite
[4] Vordere LEDs
[5] Micro-USB Anschluss
[6] Vibrationsdämpfer
[7] Kompass
[8] LED Fluganzeige
[9] DJI Intelligente Batterie
[10] Servo
[11]
[11] Empfängerantenne
[12] Landegestell
Front LEDs
