Vorbereiten Des W-Lan Verstärkers; Der W-Lan Verstärker; Funktionsbeschreibung - DJI PHANTOM 2 VISION Bedienungsanleitung

4 Vorbereiten des W-Lan Verstärkers
Der PHANTOM 2 VISION W-Lan Verstärker ist ein kabelloses Kommunikationsgerät und arbeitet mit einem
2.4GHz Frequenzband. Er verlängert die Verbindung zwischen Ihrem Mobiltelefon (Smartphone) und dem
PHANTOM 2 VISION. Die Reichweite kann, auf freiem Feld und ohne Hindernisse, bis zu 300m betragen,
bezieht sich aber sehr stark auf das Flugumfeld, z.B. bei Bäumen, Gebäuden oder weiteren Quellen mit
derselben Frequenz. Stellen Sie die korrekte Funktion des W-Lan Verstärkers, vor jedem Flug, sicher.
Anderenfalls funktioniert die Kommunikation zwischen Ihrem Mobiltelefon und dem PHANTOM 2 VISION
möglicherweise nicht korrekt.
Jeder Verstärker besitzt seine eigene MAC Adresse und Netzwerkname (SSID). Details hierzu finden Sie auf
der Rückseite, wie z.B. 'Phantom_1xxxxx'. Die ‚xxxxx' zeigen bei erfolgreicher Bindung Ihre MAC Adresse an.

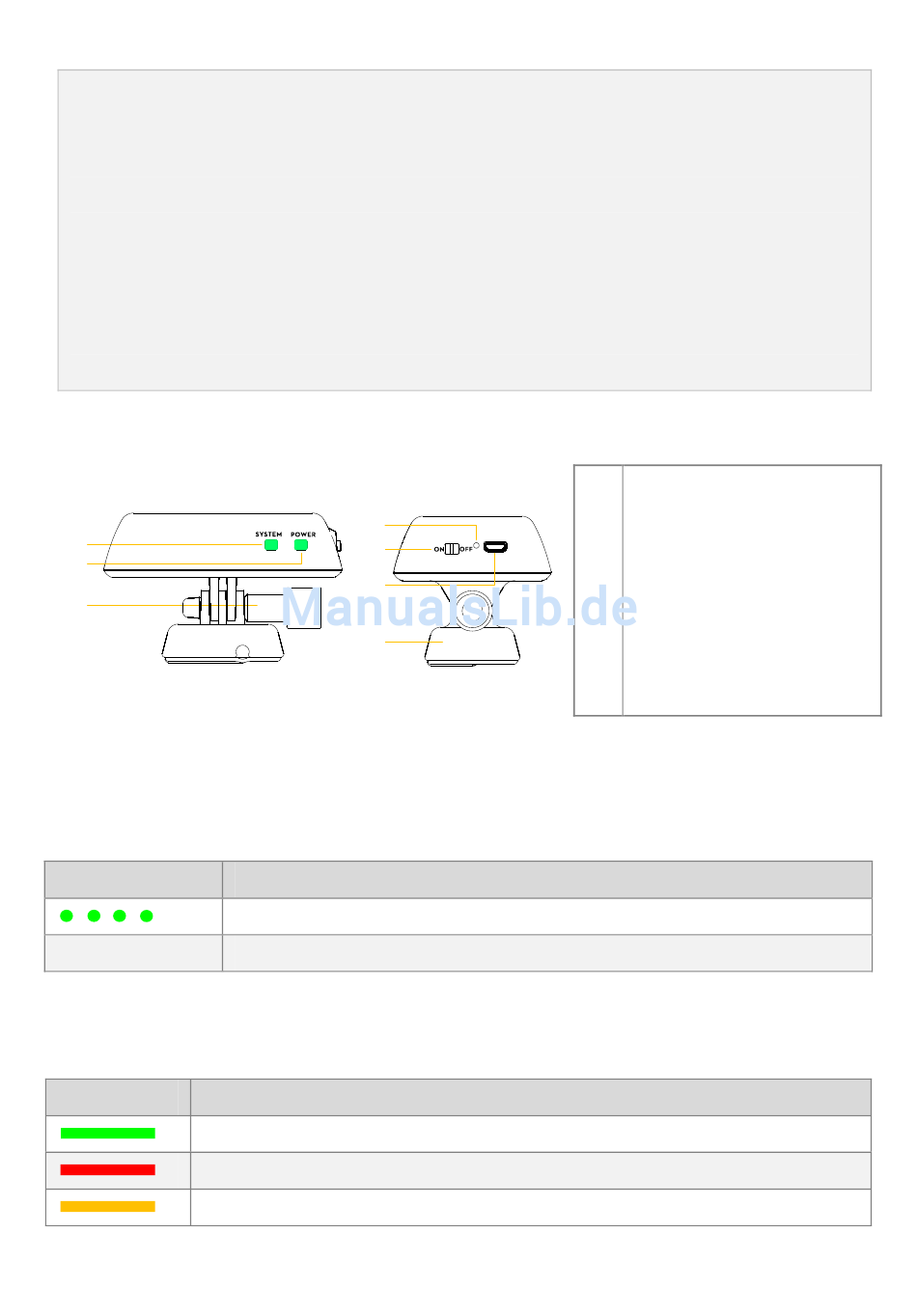

4.1 Der W-Lan Verstärker
[1 ]
[2]
[3]
Vorderansicht

4.2 Funktionsbeschreibung

[1] W-Lan Signalanzeige (SYSTEM)
Zeigt Ihnen den aktuellen Systemstatus des W-Lan Verstärkers.
Signalanzeige
Off
[2] Poweranzeige (POWER)
Zeigt Ihnen den Betriebsstatus des W-Lan Verstärkers.
Poweranzeige Beschreibung
Der W-Lan Verstärker funktioniert korrekt und ist vollständig aufgeladen.
Unterspannungswarnung, bitte laden Sie den Verstärker auf.
Der Verstärker lädt gerade (je nach USB Ausgangsleistung zwischen 3 und 4 Stunden).
©2013 DJI Innovations. All Rights Reserved.
[4]
[5]
[6]
[7]
Beschreibung
Der W-Lan Verstärker funktioniert korrekt.
Der W-Lan Verstärker ist fehlerhaft.
16 |
[1]
[2]
[3]
[4]
[5]
[6]
Seitenansicht [7]
W-Lan Signalanzeige
Poweranzeige
Feststellschraube
Reset-Knopf
Einschaltknopf
Micro-USB Anschluss
Montagehalterung
