Datenblatt
SS/265GC/AC_D_1
Level 0: Information
Grundgenauigkeit: ±0,04 %
Messspannengrenzen
– 6,0 bis 60000 kPa; 25 in H
– 6,0 bis 3000 kPa abs; 25 in H
Bewährte Sensortechnologie gepaart mit
modernster Digitaltechnik
Umfassende Sensorauswahl
– optimierte Gesamtleistung und Stabilität
5 Jahre Stabilität
Flexible Konfigurationsmöglichkeiten
– Am Gerät über Bedientasten in Verbindung mit LCD-
Anzeige, über Handheld Terminal oder über eine PC-
Bedienoberfläche
Verschiedene Kommunikationsprotokolle verfüg-
bar
– Ermöglicht Integration mit HART
und FOUNDATION-Fieldbusumgebungen
– Upgrade-Möglichkeiten durch austauschbare Elek-
tronik mit automatischer Konfiguration
Einhaltung der Druckgeräterichtlinie,
PED Kategorie III
Druckmessumformer der Reihe 2600T
O bis 8700 psi
2
O bis 435 psi
2
®
-, PROFIBUS PA-
Modell 265GC für Überdruck
Modell 265AC für Absolutdruck

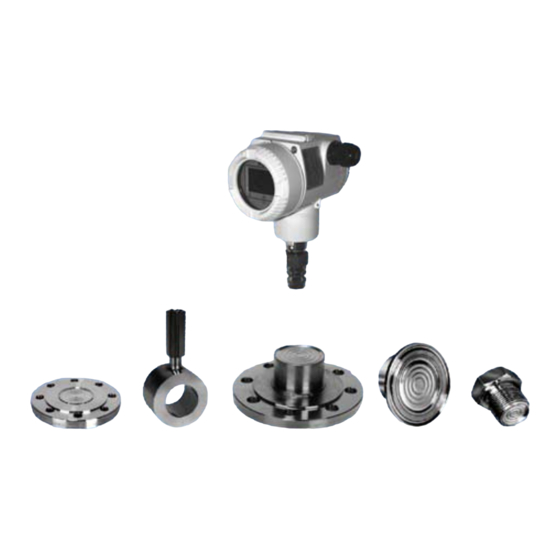

mit direktmontiertem Druckfühler
P R O F I
PROCESS FIELD BUS
B U S
Die 2600T-Reihe von ABB
Die Lösung für anspruchsvolle
Messanwendungen
IT
Field
®
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für ABB 265GC
Inhaltszusammenfassung für ABB 265GC
- Seite 1 Field Datenblatt SS/265GC/AC_D_1 Druckmessumformer der Reihe 2600T Modell 265GC für Überdruck Modell 265AC für Absolutdruck mit direktmontiertem Druckfühler Level 0: Information Grundgenauigkeit: ±0,04 % Messspannengrenzen – 6,0 bis 60000 kPa; 25 in H O bis 8700 psi – 6,0 bis 3000 kPa abs; 25 in H O bis 435 psi Bewährte Sensortechnologie gepaart mit...
-
Seite 2: Allgemeine Beschreibung
Druckmessumformer der Reihe 2600T SS/265GC/AC_D_1 Modell 265GC, 265AC Allgemeine Beschreibung Die in diesem Datenblatt beschriebenen Modelle 265GC und 265AC sind Messumformer, die mit einem direktmontierten Druckfühler ausgestattet sind. Alle Daten und Detailinformationen zum Druckfühlerelement kön- nen im Datenblatt nachgelesen werden. In der folgenden Tabelle sind die Standarddruckfühlertypen angegeben, die in Verbin-... - Seite 3 Druckmessumformer der Reihe 2600T SS/265GC/AC_D_1 Modell 265GC, 265AC Kleinste Messspanne Rohrdruckfühler Druckfühler mit Schnellver- Miniaturdruckfühler schluss Nutüberwurf- Clamp- Überlastungs- Obere Mess- Untere Mess- mutter anschluss grenzen Sensorcode bereichs- bereichs- DIN 11851 grenze (URL) grenze (LRL) Messwerk DN 25 DN 40/DN 50/ DN 50 DN 2“...
-
