- Seite 1 Bedienungsanleitung Pedelec Zusatz zur Bedienungsanleitung Trike...
-
Seite 2: Inhaltsverzeichnis
AnthroTech Leichtfahrzeugtechnik GmbH Diese Bedienungsanleitung beschreibt den Elektromotor für das AnthroTech Trike. Die Benutzung des Trikes selbst ist in der Bedie- nungsanleitung Trike beschrieben. Bitte lesen Sie beide Anleitungen durch. Inhalt Was ist ein Pedelec?..................3 Das AnthroTech Pedelec................4 Der Akku...................... -
Seite 3: Was Ist Ein Pedelec
Was ist ein Pedelec? Das Kunstwort Pedelec steht für Pedal Electric Cycle: Ein Fahrrad mit unterstützendem Elektromotor. Das bedeutet: Solange die Pedale bewegt werden, und auch nur dann, läuft zusätzlich der Elektromotor. Die gesetzlichen Vorgaben schreiben darüber hinaus vor: Der Motor darf nur bis maximal 25 km/h unterstützen, die gemittelte Leistung darf maximal 250 Watt sein. -
Seite 4: Das Anthrotech Pedelec

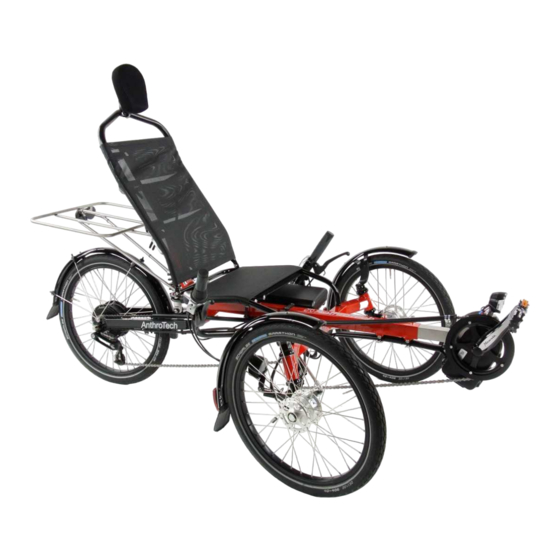

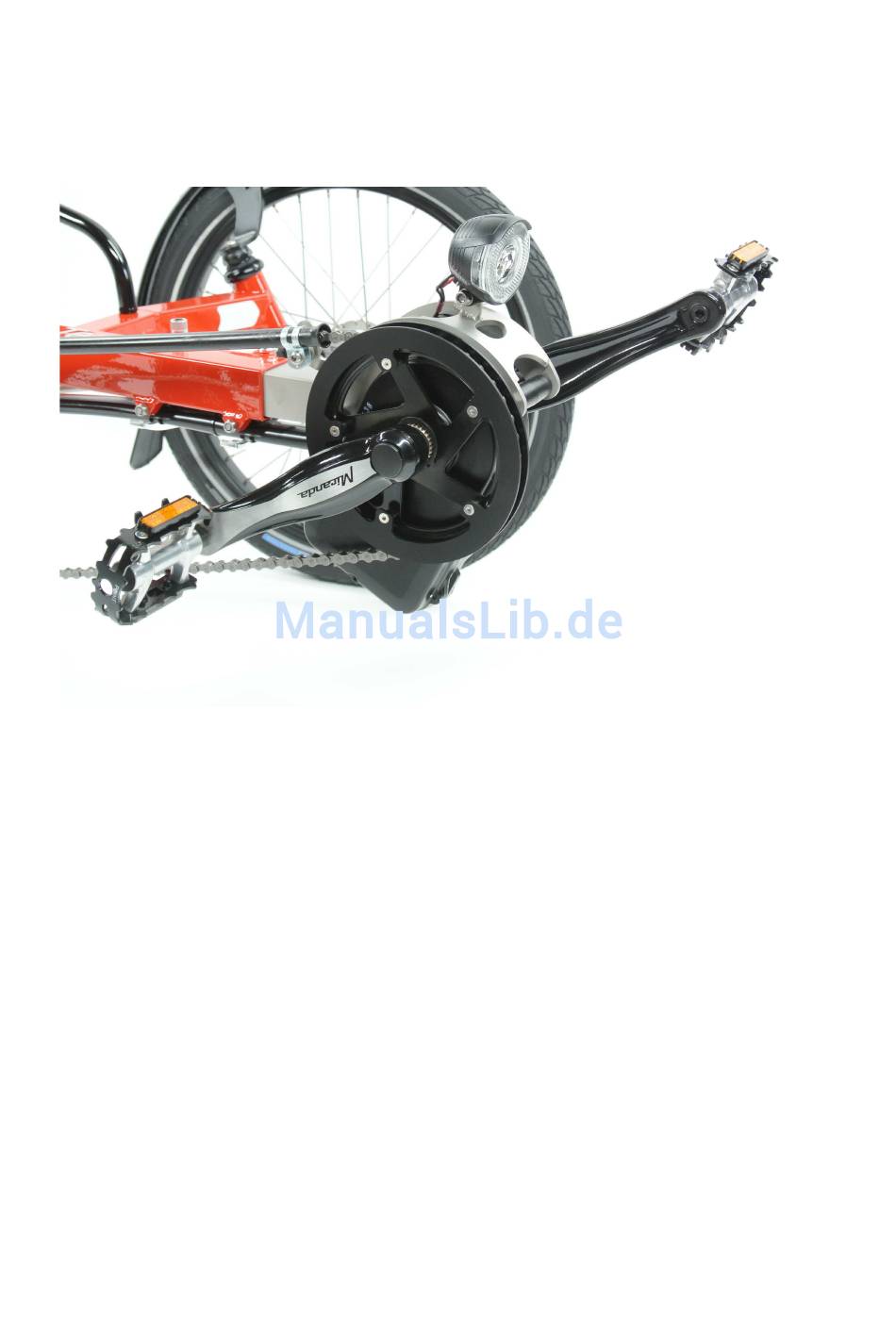

Das AnthroTech Pedelec Ihr AnthroTech Trike mit Daum-Electronic-Tretlagermotor können Sie mit oder ohne Motorunterstützung fahren, der Unterstützungsgrad ist einstellbar. Ein Kurbelsensor erfasst, ob Sie Druck auf die Pedale ausüben und regelt dementsprechend den Motor. Ein Magnetsensor am Rad misst die Geschwindigkeit und regelt die Motorleistung so, dass ab 25 km/h der Motor abgeschaltet ist. - Seite 5 Der Akku ist in der Akkubox am Gepäckträger (10 Ah) oder unter dem Sitz (Compact, 9,6 Ah oder 13,6 Ah). Er versorgt Motor und Steuerung mit Strom, eine zusätzliche Datenleitung ermöglicht eine Anzeige der Restkapazität. Der Akku ist abschließbar und kann zum Laden in der Box bleiben oder auch entnommen werden.
-
Seite 6: Der Akku
• Akku 36V, 13,6 Ah (Kunststoffgehäuse, Montage unter dem Sitz) • Akku 36V, 10 Ah (Metallgehäuse, Montage am Gepäckträger) Es kann jeweils nur der mit dem Trike ausgelieferte Akkutyp verwendet werden, da die Anschlüsse verschieden sind. Soll ein anderer Akkutyp verwendet werden, muss der Akkuhalter umgerüstet werden. -
Seite 7: Der Schlüssel
Der Schlüssel Mit Ihrem AnthroTech Pedelec erhalten Sie zwei identische Akkuschlüs- sel. Notieren Sie sich die Schlüsselnummer und bewahren Sie den Ersatzschlüssel an einem sicheren Ort auf. Großer Akku 10 Ah: Die Schlüsselpositionen sind: 1 Akku entriegelt, Bolzen eingefahren (lock oder unlock) 2 Akku verriegelt, aber ausgeschaltet, Bolzen ausgefahren (off oder Kreuz). -
Seite 8: Das Aufladen Des Akkus
Das Aufladen des Akkus Sicherheitshinweise in den folgenden Kapiteln beachten! Vor dem Laden muss der Akku mit dem Schlüssel (10 Ah) oder Schalter (Compact 9,6 oder 13,6 Ah) ausgeschaltet werden. Er kann, muss aber nicht aus der Box entnommen werden. Sie können den Ladezustand des Akkus direkt am Akku prüfen, auch wenn der Akku nicht in der Halterung ist. - Seite 9 Großer Akku 10 Ah (Schnellladegerät mit Lüfter): Verbinden Sie das Ladegerät mit dem Akku und der Steckdose. Schalten Sie nun das Ladegerät mit dem Einschalter ein. • Die Ladezeit bei leerem Akku beträgt etwa 2,5 Stunden. Der Ladevorgang startet nur dann, wenn der Einschalter bei ange- schlossenem Ladegerät betätigt wird.
- Seite 10 Compact-Akku 9,6 oder 13,6 Ah Verbinden Sie das Ladegerät mit dem Akku und der Steckdose. • Die Ladezeit bei leerem Akku beträgt etwa 4 bzw. 5,5 Stunden. Leuchtdiode am Ladegerät: leuchtet rot: Ladevorgang läuft leuchtet grün: Ladevorgang fertig Trennen Sie nach dem Laden das Ladegerät vom Akku und trennen Sie den Netzstecker vom Stromnetz.
-
Seite 11: Wichtige Hinweise Zum Akku
Wichtige Hinweise zum Akku Bedingt durch vorwiegend chemische Vorgänge entlädt sich der Akku in Abhängigkeit von Zeit, Ladezustand und Umgebungsbedingungen (Temperatur, Luftfeuchtigkeit) von selbst. Dies ergibt eine entsprechend kürzere Fahrstrecke mit Elektroantrieb. Um eine möglichst lange Lebensdauer des Akkus zu erreichen, sollten die folgenden Hinweise unbedingt beachtet werden. -
Seite 12: Sicherheitshinweise Für Das Ladegerät
• Ladegerät vor Kinderhänden schützen. • Um Verletzungsrisiken vorzubeugen, dürfen Sie nur Daum-Electronic oder LionTec/AnthroTech Lithium-Ionen (Li-Ion) Akkus mit den jeweils dazugehörigen Ladegeräten aufladen. Andere Batterie-Arten können explodieren, wenn sie aufgeladen werden. Dies kann zu Per- sonen- und Materialschäden führen. -
Seite 13: Wenn Sich Der Akku Nicht Laden Lässt
Wenn sich der Akku nicht laden lässt • Geben Sie dem Akku Zeit, sich an die Raumtemperatur anzupassen. • Beim 10 Ah-Akku: Wurde der Einschalter am Ladegerät erst einge- schaltet, nachdem das Ladegerät am Stromnetz und am Akku angeschlossen wurde? •... -
Seite 14: Den Akku In Der Akkubox Befestigen
Den Akku in der Akkubox befestigen Großer Akku 10 Ah: Der Akku wird mit einem Schlüssel eingeschaltet und in der Box gesi- chert. Um den Akku zu befestigen: • Der Sicherungsbolzen am Akku muss eingefahren sein. Drehen Sie den Schlüssel in die entsprechende Stellung. •... - Seite 15 • Verriegeln Sie den Schnellspanner an der Box um zu verhindern, dass der Akku während der Fahrt klappert. • Drehen Sie den Schlüssel in die Fahrposition, um mit elektrischer Unterstützung zu fahren Compact-Akku 9,6 oder 13,6 Ah: Der Akku wird von hinten in die Halterung geschoben und mit dem Schlüssel gesichert.
-
Seite 16: Das Bedienteil
Das Bedienteil Wenn das Pedelec steht, schaltet sich nach 2 Minuten das Bedienteil aus und nach 10 Minuten die gesamte Elektronik in Standby. Drücken Sie die Ein-/Ausschalttaste um Bedienteil und Elektronik wieder zu aktivie- ren. Die Anzeige der Restenergie ist eine Abschätzung der Ladeüberwa - chungsschaltkreise. - Seite 17 LCD-Bedienteil: Das Display ist mit einer Beleuchtung ausgestattet, die sich über einen Beleuchtungssensor automatisch bei Dunkelheit einschaltet. Anzeige: • Geschwindigkeit • Unterstützungsgrad • Restenergie des Akkus in Prozent • Tageskilometer und Fahrzeit, stellen sich bei Ausschalten des Akkus zurück • Achtung: keine Anzeige der Gesamtkilometer Bedienung: •...
-
Seite 18: Fahrbetrieb
Fahrbetrieb Vor der Fahrt: • Überprüfen Sie, ob der Akku in der Box verriegelt ist • Überprüfen Sie regelmäßig den festen Sitz des Motors, der Kurbel und der Pedale. Wenn der Motorausleger nicht richtig festgespannt ist, können bei der Fahrt Knackgeräusche auftreten. Lockere Kurbeln können den Befestigungsvierkant an der Achse zerstören. -
Seite 19: Gangwechsel Bei Motorbetrieb
Der Motor-Antrieb ist mit einem hochwertigen, zweistufigen Getriebe ausgestattet, welches die Drehzahl des leistungsstarken Motors (bis zu 3700 1/min) untersetzt. Dies garantiert sanften Anlauf in allen Fahrsi- tuationen. Erst nach einer Einfahrzeit von ca. 100 Fahrkilometern ist der Antrieb geräuschminimiert. Gangwechsel bei Motorbetrieb Sie können Ihre Gangschaltung wie gewohnt benutzen. -
Seite 20: Winterbetrieb
Winterbetrieb Lithium-Ionen-Akkus haben bei Kälte eine verringerte Kapazität. Bei Frost kann die Reichweite auf 60% der Reichweite im Sommer fallen. Bei Temperaturen unter -10º C kann es zu so starken Leistungseinbrü - chen kommen, dass der Akku sich ausschaltet. Lagern und laden Sie bei Außentemeraturen unter 0º C den Akku in kühlen aber frostfreien Räumen. -
Seite 21: Technische Daten
Technische Daten Antrieb: • Leistungsstarker 250 Watt Tretlagermotorantrieb • entwickelt und gefertigt von Daum-Electronic nach Richtlinie DIN EN 15194 • Low-Noise-Technology • Sensorik für Kurbelbewegungs- und Tretkrafterkennung • Intelligenter Unterstützungsmodus in 3 Stufen vorwählbar • Tretunterstützung 0-25 km/h Großer Akku 10 Ah am Gepäckträger: •... -
Seite 22: Hinweise Zu Wartung Und Gewährleistung
Hinweise zu Wartung und Gewährleistung • Wartungsarbeiten während des Gewährleistungszeitraumes und danach ausnahmslos durch einen von uns anerkannten Fachhändler ausführen lassen. • Nur Originalersatzteile verwenden. • Sicherheitsgründe verbieten es, über einen eng begrenzten Rahmen hinaus, Reparaturen und Einstellarbeiten selbständig vorzunehmen. Durch unsachgemäßes Arbeiten an sicherheitsbezogenen Teilen gefährden Sie sich und andere Verkehrsteilnehmer. -
Seite 23: Hinweise Zur Entsorgung Von Alten Akkus
Hinweise zur Entsorgung von alten Akkus Im Zusammenhang mit dem Vertrieb von Batterien und Akkus sind wir gemäß Batterieverordnung verpflichtet, Sie als Verbraucher auf folgen- des hinzuweisen: Durch das Symbol einer durchgekreuzten Mülltonne auf dem Akku ist gekennzeichnet, dass der Akku Schadstoffe enthält. Als Verbraucher sind Sie gesetzlich zur Rückgabe aller alten, gebrauch- ten und verbrauchten Akkus verpflichtet! Eine Entsorgung über den Hausmüll ist verboten. - Seite 24 AnthroTech Leichtfahrzeugtechnik GmbH www.anthrotech.de...
