1.2 Montagem e telescópio - continuando a montagem
1. Em cima do tripé encontra-se agora a montagem AZ-1 ou AZ-2. Ambas tem a mesma função mas diferem
na robustez da construção.
2. Retire o tubo do telescópio da embalagem e introduza a barra de controle de altitude pelo orificio com
trava que se encontra lateralmente na montagem AZ. Este parafuso firma os ajustes de altitude.
3. Assente o tubo do telescópio à montagem em garfo da AZ. Atente para que as roscas laterais do tubo
estejam na mesma posição dos orifícios superiores do garfo.
Fixe o tubo com os dois parafusos de abas pretas do lado direito e esquerdo do tubo.
4. or fim tome o parafuso para fixação ao bloco perfurado e fixe o braço de controle de altitude.

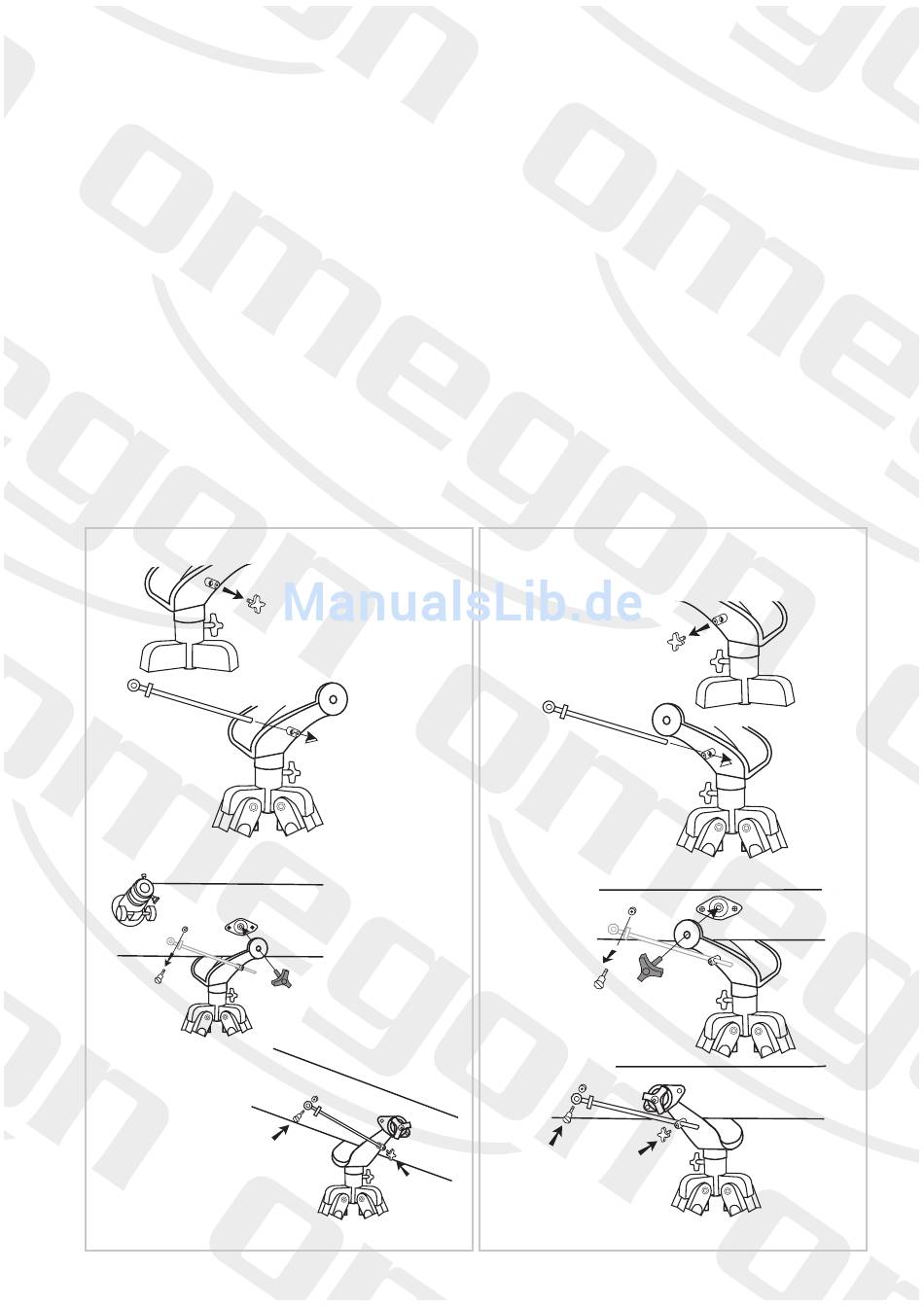

AZ-1 AZ-2
Abb. 5 Abb. 5
