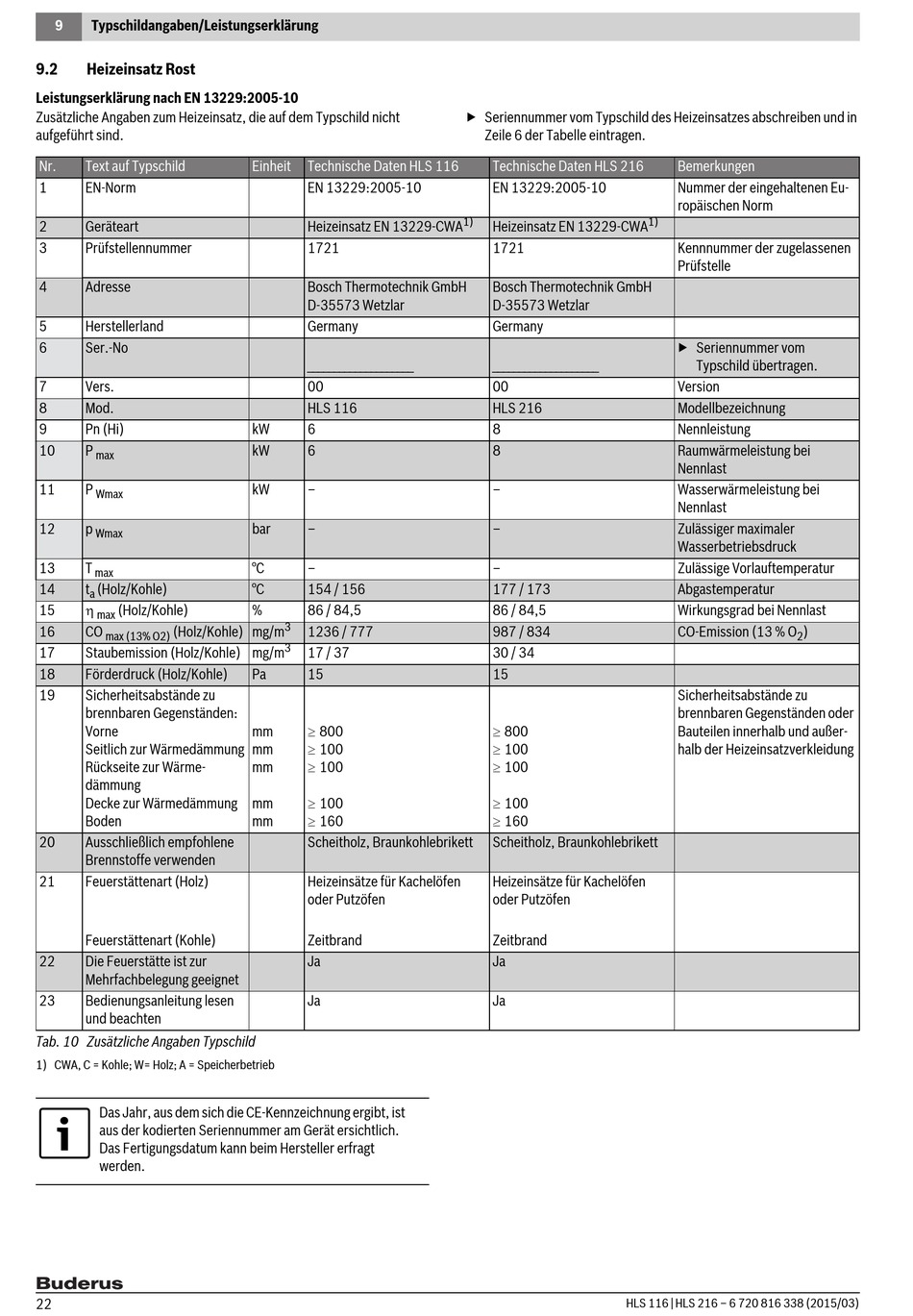

9 Typschildangaben/Leistungserklärung
9.2

Heizeinsatz Rost

Leistungserklärung nach EN 13229:2005-10
Zusätzliche Angaben zum Heizeinsatz, die auf dem Typschild nicht
aufgeführt sind.
Nr. Text auf Typschild
1 EN-Norm
2 Geräteart
3 Prüfstellennummer
4 Adresse
5 Herstellerland
6 Ser.-No
7 Vers.
8 Mod.
9 Pn (Hi)
10 P
max
11 P
Wmax
12 p
Wmax
13 T
max
14 t (Holz/Kohle)
a

15 (Holz/Kohle)
max
16 CO (Holz/Kohle) mg/m
max (13% O2)
17 Staubemission (Holz/Kohle) mg/m
18 Förderdruck (Holz/Kohle)
19 Sicherheitsabstände zu
brennbaren Gegenständen:
Vorne
Seitlich zur Wärmedämmung
Rückseite zur Wärme-
dämmung
Decke zur Wärmedämmung
Boden
20 Ausschließlich empfohlene
Brennstoffe verwenden
21 Feuerstättenart (Holz)
Feuerstättenart (Kohle)
22 Die Feuerstätte ist zur
Mehrfachbelegung geeignet
23 Bedienungsanleitung lesen
und beachten
Tab. 10 Zusätzliche Angaben Typschild
1) CWA, C = Kohle; W= Holz; A = Speicherbetrieb
Das Jahr, aus dem sich die CE-Kennzeichnung ergibt, ist
aus der kodierten Seriennummer am Gerät ersichtlich.
Das Fertigungsdatum kann beim Hersteller erfragt
werden.
22
Einheit Technische Daten HLS 116
EN 13229:2005-10
Heizeinsatz EN 13229-CWA
1721
Bosch Thermotechnik GmbH
D-35573 Wetzlar
Germany
____________________
00
HLS 116
kW 6
kW 6
kW –
bar –
°C –
°C 154 / 156
% 86 / 84,5
3
1236 / 777
3
17 / 37
Pa 15
800
mm
100
mm
100
mm
100
mm
160
mm
Scheitholz, Braunkohlebrikett
Heizeinsätze für Kachelöfen
oder Putzöfen
Zeitbrand
Ja
Ja
▶ Seriennummer vom Typschild des Heizeinsatzes abschreiben und in
Zeile 6 der Tabelle eintragen.
Technische Daten HLS 216
EN 13229:2005-10
1)
Heizeinsatz EN 13229-CWA
1721
Bosch Thermotechnik GmbH
D-35573 Wetzlar
Germany
____________________
00
HLS 216
8
8
–
–
–
177 / 173
86 / 84,5
987 / 834
30 / 34
15
800
100
100
100
160
Scheitholz, Braunkohlebrikett
Heizeinsätze für Kachelöfen
oder Putzöfen
Zeitbrand
Ja
Ja
HLS 116 | HLS 216 – 6 720 816 338 (2015/03)
Bemerkungen
Nummer der eingehaltenen Eu-
ropäischen Norm
1)
Kennnummer der zugelassenen
Prüfstelle
▶ Seriennummer vom
Typschild übertragen.
Version
Modellbezeichnung
Nennleistung
Raumwärmeleistung bei
Nennlast
Wasserwärmeleistung bei
Nennlast
Zulässiger maximaler
Wasserbetriebsdruck
Zulässige Vorlauftemperatur
Abgastemperatur
Wirkungsgrad bei Nennlast
CO-Emission (13 % O )
2
Sicherheitsabstände zu
brennbaren Gegenständen oder
Bauteilen innerhalb und außer-
halb der Heizeinsatzverkleidung
